| Номер в госреестре | 65168-16 |
| Наименование СИ | Групповой водородный хранитель частоты и времени |
| Обозначение типа СИ | Ч0-111 ТСЮИ.411734.010 |
| Изготовитель | Акционерное общество "Российский институт радионавигации и времени" (АО "РИРВ"), г. Санкт-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Групповой водородный хранитель частоты и времени 40-111 ТСЮИ.411734.010 (далее - ГВХЧВ) предназначен для формирования и выдачи группового синусоидального сигнала частотой 5 МГц, а также импульсного сигнала частотой 1 Гц.
Конструктивно ГВХЧВ состоит из четырех стандартов частоты и времени водородных ЯКУР.411141.030; устройства автоматизированного измерительного ЯКУР.411711.008, в состав которого входят измеритель временных интервалов, компаратор фазовый многоканальный, четыре усилителя высокочастотных распределительных, два коммутатора ВЧ, управляющая вычислительная машина; устройства формирования групповой частоты и шкалы времени ЯКУР.411711.009, в состав которого входят два усилителя высокочастотных распределительных, усилитель сигналов времени, два формирователя эталонных частот резервируемых, управляющая вычислительная машина и подсистемы электропитания ЯКУР.436218.001.
Принцип действия ГВХЧВ основан на непрерывной генерации стандартами частоты и времени водородными синфазных, высокостабильных по частоте, спектрально чистых синусоидальных сигналов с номинальным значением выходной частоты 5 МГц, которые суммируются двумя формирователями эталонных частот резервируемыми (ФЭЧР). Выходным сигналом первого ФЭРЧ является высокостабильный синусоидальный непрерывный выходной сигнал частоты 5 МГц, выдаваемый потребителю по семнадцати выходным каналам. Выходным сигналом второго ФЭЧР является сигнал шкалы времени с периодом повторения 1 с, выдаваемый потребителю по десяти выходным каналам.
Непрерывность выдачи потребителю сигналов групповой частоты 5 МГц и шкалы времени гарантируется за счет использования в ГВЧХВ многоуровневой системы резервирования, которая автоматически исключает сигнал из синхронизирующей группы. Исключение сигнала из группы происходит без прерывания выходных групповых сигналов при исчезновении любого из входных синхронизирующих сигналов и при превышении предела разности частот входных сигналов (при наличии не менее двух сигналов в синхронизирующей группе).
Для контроля формируемых сигналов групповой частоты и шкалы времени в составе устройства автоматизированного используются две подсистемы сличения сигналов для частот 5 МГц и 1 Гц.
В состав подсистемы сличения частот 5 МГц входит компаратор фазовый многоканальный (КФМ), который под управлением специального программного обеспечения выполняет одновременные измерения относительной разности частот и нестабильности частоты группы синусоидальных сигналов стандартных частот 5 МГц.
В состав подсистемы сличения частот сигналов 1 Гц входят коммутатор высокочастотных сигналов и измеритель временных интервалов, которые под управлением специального программного обеспечения выполняют коммутацию и измерение разности временных интервалов пар шкал времени, указанных оператором в настройке программы измерений. На основании полученных данных специальное программное обеспечение вычисляет статистические характеристики нестабильности шкал времени СЧВ и групповой шкалы времени.
Внешний вид ГВХЧВ приведен на рисунках 1 - 5. Установкой замков с номерными ключами обеспечивается защита от несанкционированного доступа.
Схема пломбировки от несанкционированного доступа составных частей ГВХЧВ приведена на рисунке 3, места нанесения наклеек знака утверждения типа и знака поверки приведены на рисунке 1.

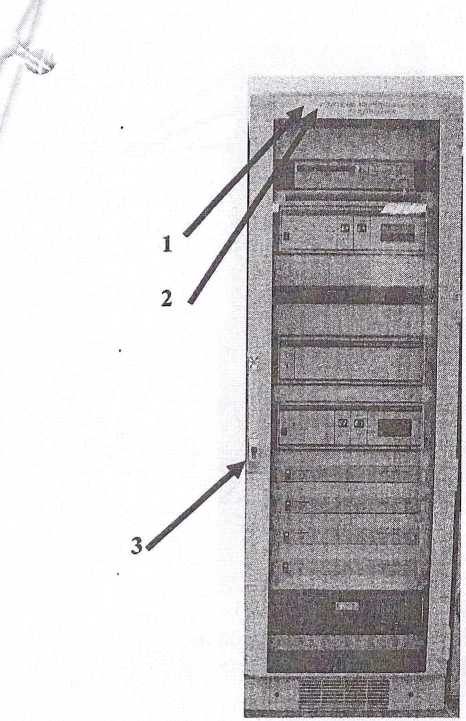

Рисунок 1. Устройство автоматизированное измерительное ЯКУР.41711.008

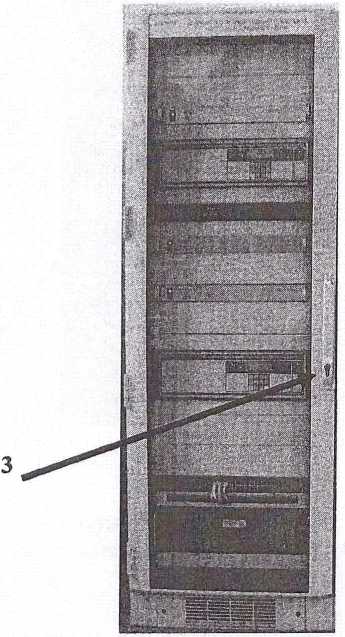

Рисунок 2. Устройство формирования групповой частоты и шкалы времени ЯКУР.411711.009
1. - место нанесения наклейки знака утверждения типа.
2. - место нанесения знака о поверке.
3. - места установки замков с номерными ключами для защиты ог несанкционированного доступа.
4. - места пломбировки для защиты от несанкционированного доступа.

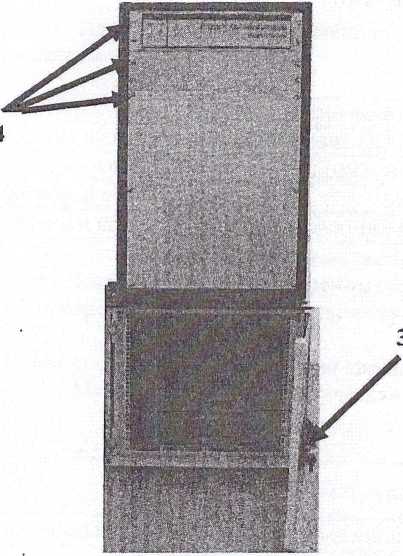

Рисунок 3. Стандарт частоты и времени водородный ЯКУР.411141.030 на тумбе ЯКУР.ЗО 1431.004

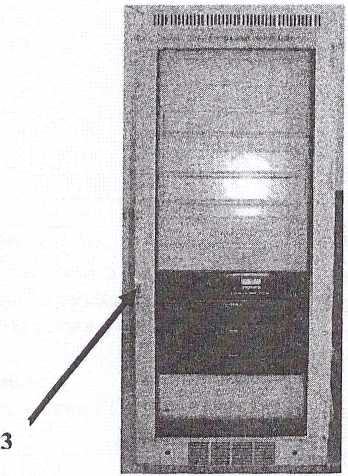

Рисунок 4. Подсистема электропитания ЯКУР.436218.001

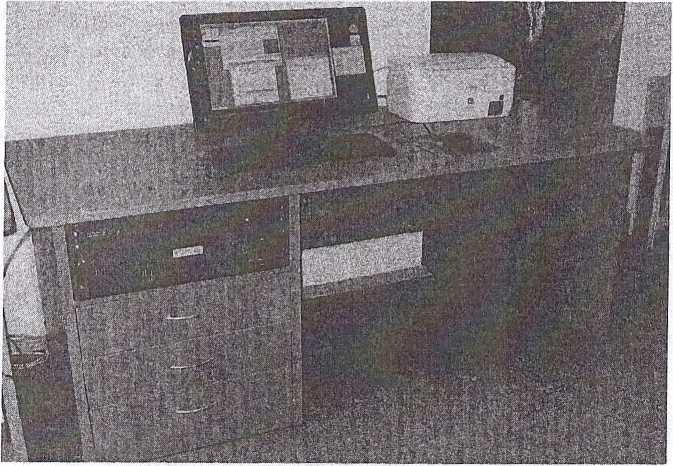

Рисунок 5. Рабочее место оператора ЯКУР.41711.010
Метрологически значимая часть программного обеспечения (ПО) ГВХЧВ представляет программный продукт: «Групповой водородный хранитель частоты и времени 40-111. Программное обеспечение. Программа установки RU-ЯКУР.00057-01».
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЯКУР.00057-01 34 01 |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 5F3BA544 |
| Алгоритм вычисления идентификатора программного обеспечения | CRC32 |
Метрологически значимая часть ПО ГВХЧВ и измеренные данные защищены от непреднамеренных и преднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики ГВХЧВ приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Номинальные значения частот выходного сигнала, Гц | 1; 5-Ю6 |
| Среднеквадратическое значение напряжения выходного сигнала частотой 5 МГц на нагрузке (50 ± 1) Ом, В | от 0,8 до 1,2 |
| Параметры импульсного сигнала шкалы времени полярность импульсов период следования импульсов, с амплитуда импульсов на нагрузке (50±1) Ом, В, не менее длительность фронта, нс, не более длительность импульса, мкс | положительная 1 2,5 5 от 10 до 20 |
| Среднее квадратическое относительное двухвыборочное отклонение частоты выходного группового сигнала 5 МГц, не более: - для интервала времени измерений 1 ч - для интервала времени измерений 1 сут | 3,0-10“15 2,0-10~15 |
| Среднее квадратическое отклонение взаимных сличений частот вносимое устройством автоматизированным измерительным, не более: - для интервала времени измерений 1 с - для интервала времени измерений 10 с - для интервала времени измерений 100 с - для интервала времени измерений 1 ч | 1,010’13 1.5-10-14 2,5-10-15 7,0-10~16 |
| Среднее квадратическое отклонение измерений временных интервалов вносимое устройством автоматизированным измерительным, нс, не более | 0,1 |
| Габаритные размеры (высота х ширина х глубина), мм, не более - устройство автоматизированное измерительное ЯКУР.411711.008 - устройство формирования групповой частоты и шкалы времени ЯКУР.411711.009 - стандарт частоты и времени водородный ЯКУР.411141.030 - подсистема электропитания ЯКУР.436218.001 - тумба ЯКУР.301431.004 | 1720 х 610 х 820 1720 х 610 х 820 1000 х 550 х 550 1520 х 610 х 820 580 х 600 х 600 |
| Масса ГВХЧВ, кг, не более | 900 |
| Масса ГВХЧВ в транспортной таре, кг, не более | 1500 |
| Напряжение питания ГВХЧВ от сети переменного тока, В | от 198 до 242 |
| Наименование параметра или характеристики | Значение характеристики |
| Потребляемая мощность, ВА, не более | 2100 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа - относительная влажность при температуре воздуха 25°С, % | от 10 до 35 от 84 до 106 до 80 |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель устройства автоматизированного измерительного ЯКУР.411711.008 методом наклейки.
Комплект поставки включает:
стандарт частоты и времени водородный ЯКУР.411141.030 - 4 шт.;
тумба ЯКУР.301431.004 - 4 шт.;
устройство автоматизированное измерительное ЯКУР.411711.008 - 1 шт.;
устройство формирования групповой частоты и шкалы времени ЯКУР.411711.009 - 1 шт.;
рабочее место оператораЯКУР.411711.010- 1 шт.;
подсистема электропитания ЯКУР.436218.001 - 1 шт.;
программное обеспечение ГВХЧВ RU-ЯКУР.00057-01 - диск;
комплект монтажных частей - 1 к-т;
комплект ЗИП - 1 к-т;
комплект эксплуатационной документации - 1 к-т.
осуществляется в соответствии документом МП 65168-16 «Инструкция. Групповой водородный хранитель частоты и времени 40-111 ТСЮИ.411734.010. Методика поверки», утвержденным начальником ФГБУ «ГНМЦ» Минобороны России 25 ноября 2015 года.
Основные средства поверки:
- милливольтметр ВЗ-71 (per. № 16689-97) диапазон измерений напряжения переменного тока от 100 мкВ до 300 В, пределы допускаемой относительной погрешности измерений напряжения ± 1,5 %;
- осциллограф универсальный C1-I16 (per. № 9275-90) полоса пропускания от 0 до 250 МГц, пределы допускаемой погрешности измерений временного интервала ±1 %;
- частотомер электронно-счетный вычислительный Agilent 53132А (per. № 26211-03) диапазон измерений частоты синусоидального сигнала от 1 Гц до 220 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора на интервале между поверками ± 1,5 10~7;
- стандарт частоты и времени водородный 41-1003A (per. № 37918-08), номинальные значения частот выходного сигнала 1 Гц, 5; 100 МГц, предел допускаемого среднего квадратического относительного отклонения частоты выходного сигнала 5 МГц на интервале времени измерений 1 сутки Г10~15;
- компаратор фазовый многоканальный VCH-315 (per. № 35267-07), частота входных сигналов: 5, 10, 100 МГц, вносимое среднее квадратическое относительное отклонение частоты входных сигналов 5 МГц на интервале времени измерений 1 час не более 3,4 10-16.
Знак поверки наносится на лицевую панель устройства автоматизированного измерительного ЯКУР.411711.008 методом наклейки.
ТСЮИ.411734.010РЭ «Групповой водородный хранитель частоты и времени 40-111. Руководство по эксплуатации».
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений времени и частоты
ТСЮИ.411734.010 ТУ «Групповой водородный хранитель частоты и времени 40-111. Технические условия».
