| Номер в госреестре | 65180-16 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | PTW5-2-110-SD02442FF |
| Изготовитель | "GE Digital Energy - Instrument Transformer, Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения PTW5-2-110-SD02442FF (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы напряжения PTW5-2-110-SD02442FF относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

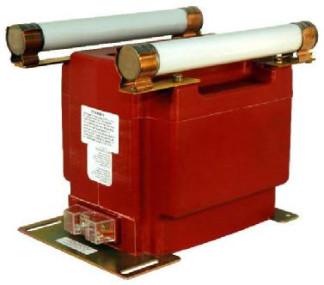

Трансформаторы напряжения PTW5-2-110-SD02442FF являются однофазными, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным в виде ламельного контакта, расположенного в верхней части корпуса трансформатора.
Вторичная обмотка выведена в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.
Отсутствует.
Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения
| Характеристика | Значение |
| Номинальное напряжение первичной обмотки, кВ | 12 |
| Номинальное напряжение основной вторичной обмотки, В | 120 |
| Класс точности основной вторичной обмотки | 0,2 |
| Номинальная мощность основной вторичной обмотки, В • А | 50 |
| Номинальная частота, Гц | 50 |
| Схема и группа соединения обмоток | 1/1-0 |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 394x235x287 |
| Масса, кг, не более | 38,6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность трансформаторов напряжения PTW5-2-110-SD02442FF
| Наименование изделия | Количество |
| Трансформатор напряжения PTW5-2-110-SD02442FF Зав. №№ 52662858, 52662859, 52662918, 52662919 | 4 шт. |
| Паспорт | 4 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения ДН-220пт (пределы допускаемой основной относительнной погрешности по напряжению ±0,1 %), Госреестр № 33613-06;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению ±0,1 %), Госреестр № 31953-06.
Сведений нет.
Нормативные документы, устанавливающие требования к трансформаторам напряжения PTW5-2-110-SD02442FF
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»; Техническая документация изготовителя.
| Зарегистрировано поверок | 53 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
