| Номер в госреестре | 65183-16 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | БКД-ПК-RF |
| Изготовитель | ООО "Малое НПП "Сатурн", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры БКД-ПК-RF (далее - контроллеры) предназначены для измерения времени и синхронизации времени подчинённых устройств.
Контроллер является функционально законченным устройством, конструктивно состоит из блоков БКД-ПК-RF и БНП с активной внешней антенной.
Принцип действия БКД-ПК-RF основан на обработке измерительной информации, собираемой со счетчиков тепла, электроэнергии, воды, газа (далее - счетчики) как по радиоканалу, так и по проводным цифровым интерфейсам, сохранения полученной информации в буферной памяти и дальнейшей передаче информации на сервер системы сбора данных верхнего уровня информационно-измерительных систем по сетям Ethernet уровня IOOBASE-ТХ или по мобильной связи GSM 900/1800 по протоколу GPRS.
Принцип действия БНП основан на приеме информации со спутников ГНСС при помощи внешней активной антенны, её обработке и формировании импульса секундной метки времени 1PPS с высокой точностью. Передача выходных данных из БНП в БКД-ПК-RF осуществляется по протоколу NMEA 0183 по последовательному интерфейсу RS-232.
БКД-ПК-RF выполняет следующие функции:
- периодический и/или по запросу сбор текущих данных и диагностической информации со счетчиков по цифровым интерфейсам RS-232 (3 шт.), RS-485, а также по радиоканалу 433 МГц со своими метками времени;
- считывание архивных данных из памяти счетчиков со своими метками времени по цифровым интерфейсам RS-232, RS-485, в том числе по радиоканалу 433 МГц;
- первичная обработка полученной информации с целью ее преобразования, нормирования и фильтрации;
- передача данных счетчиков на сервер информационно-измерительной системы по каналам связи TCP/IP;
- накопление полученной информации в памяти в случае невозможности ее немедленной передачи на сервер системы;
- корректировка встроенных часов вручную или по командам от сервера системы;
- вычисление значения разности текущего времени встроенных часов и значения точного времени приемника ГЛОНАСС/GPS блока БНП, обеспечивающего вывод информации о времени и дате в формате протокола NMEA-0183, с целью корректировки меток времени регистрируемых событий;
- получение от сервера системы по каналам связи заданной информации с целью управления, изменения параметров счетчиков и контролируемого оборудования;
- настройку и хранение параметров конфигурации в энергонезависимой памяти;
- защиту от несанкционированного доступа к данным и настроечным параметрам;
- подключение внешнего датчика несанкционированного доступа открытия крышки шкафа
(при установке в отдельном шкафу).
Контроллеры применяются для построения автоматизированных систем коммерческого учета энергоресурсов, диспетчерского контроля и управления, систем телемеханики для получения легитимной измерительной информации о значении количества электроэнергии, тепловой энергии, воды и газа.
БКД-ПК-RF содержит встроенные часы, питание которых осуществляется от встроенного литиевого элемента питания, рассчитанного на работу часов при отключении питания сро-ком до 3 лет. Автоматическая синхронизация встроенных часов БКД-ПК-RF от БНП не производится.
Средняя наработка на отказ не менее 30000 ч.
Контроллер является программно-управляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, которые реализованы во встроенном программном обеспечении (ПО). В состав встроенного ПО контроллера входит:
- операционная система «Linux» версии ядра 2.6.20, являющаяся метрологически незначимой частью;
- управляющая программа драйвер опроса «opdd» для «Linux», являющаяся метрологически значимой частью.
Для удаленного считывания информации из контроллера используется ПО «Сервер LanMon».
Идентификационные данные метрологически значимой части ПО контроллера представлены в таблице 1.
Таблица1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Opdd |
| Номер версии (идентификационный номер) ПО | 2.0 |
| Цифровой идентификатор ПО | 0xB4 |
| Алгоритм вычисления цифрового идентификатора | LRC |
ПО загружается по технологическому USB-порту в энергонезависимую память контроллера на стадии производства. Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения контроллера от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности хода встроенных часов в автономном режиме за сутки, с - в рабочих условиях - в нормальных условиях | ±5 ±3 |
| Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени иТС (SU), мкс | ±10 |
| Полярность метки времени (1PPS) | положительная |
| Амплитуда метки времени (1PPS), не менее, В | 3,0 |
| Рабочий диапазон напряжения питания сети переменного тока 50 Гц, В | от 187 до 242 |
| Потребляемая мощность от сети переменного тока, В-А, не более | 4,5 |
| Рабочий диапазон напряжения питания постоянного тока, В - БКД-ПК-RF - БНП | от 8 до 30 от 22 до 26 |
| Потребляемый ток от источника постоянного напряжения, мА, не более - БКД-ПК-RF при 12 В (типовой) - БКД-ПК-RF при 24 В (типовой) - БНП (типовой) | 120 60 100 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, при +25 °С - атмосферное давление, кПа | от -30 до +55 от 30 до 80 от 84 до 106,7 |
| Габаритные размеры (длина х ширина х высота), мм, не более - БКД-ПК-RF - БНП - активная антенна G2-1 | 157x96x60,5 86x60x35 50x38x18 |
| Масса, кг, не более - БКД-ПК-RF - БНП с внешней активной антенной G2-1 | 1 0,3 |
| Средний срок службы, лет, не менее | 12 |

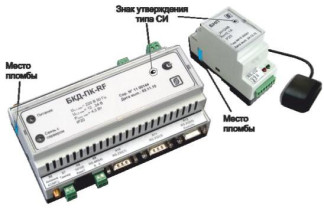

наносят на корпуса блоков БКД-ПК-RF и БНП, а также на титульные листы эксплуатационной документации контроллера типографским способом.
Комплект поставки контроллера приведён в таблице 3. Таблица 3 - комплектность поставки
| Наименование | Обозначение | Количество |
| Блок | БКД-ПК-RF | 1 шт. |
| Блок | БНП | 1 шт. |
| Антенна внешняя активная | G2-1 | 1 шт. |
| Блок питания | 1 шт. | |
| Формуляр | ЕСАН.426469.012 ФО | 1 экз. |
| Руководство по эксплуатации | ЕСАН.426469.012 РЭ | 1 экз. |
| Методика поверки | РТ -МП-3380-441-2016 | 1 экз. |
осуществляется по документу РТ-МП-3380-441-2016 «ГСИ. Контроллеры БКД-ПК-RF. Методика поверки», утвержденному ФБУ «Ростест-Москва» от 14.07.2016 г.
Основные средства поверки:
- приемник временной синхронизации NV08C-CSM-N24MS, Госреестр 63278-16;
- частотомер универсальный CNT 90XL, Госреестр 41567-09.
Знак поверки наносится в свидетельство о поверке.
Приведены в документе «Контроллер БКД-ПК-RF. Руководство по эксплуатации. ЕСАН.426469.012РЭ».
Технические условия ТУ 4035-017-27128047-2015.
