| Номер в госреестре | 65190-16 |
| Наименование СИ | Система измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина ООО "ЛУКОЙЛ-Нижневолжскнефть" |
| Изготовитель | "Emerson Process Management / Daniel Measurement and Control Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина ООО «ЛУКОЙЛ-Нижневолжскнефть» (далее - система) предназначена для автоматизированных измерений и контроля объемного расхода и объема, давления, температуры, плотности свободного нефтяного газа (далее - газа), выполнения функций сигнализации, а также накопления, регистрации и хранения информации об измеряемых технологических параметрах.
Принцип действия системы основан на косвенном методе измерений объема газа, приведенного к стандартным условиям (температура 20 °С, давление 0,101325 МПа), в соответствии с которым измеренный при рабочих условиях объемный расход и объем газа приводят к стандартным условиям методом «р-пересчета» по ГОСТ 8.611. Плотность газа при рабочих условиях измеряют, плотность газа при стандартных условиях принимают условнопостоянной величиной и заносят в измерительные контроллеры по результатам периодического определения по пробе газа.

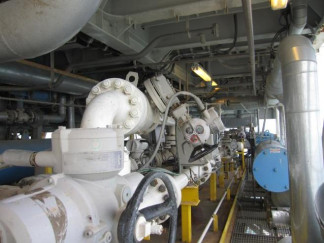

Система представляет собой единичный экземпляр измерительной системы, спроектированной для морской ледостойкой стационарной платформы (МЛСП) из компонентов серийного производства, вид ИС-2 по ГОСТ 8.596. Система конструктивно состоит из блока измерительных линий (далее - БИЛ) и шкафа обработки информации (далее - ШОИ).
Поток газа поступает во входной коллектор БИЛ и далее, в зависимости от выбора оператора, в одну из двух измерительных линий (далее - ИЛ). БИЛ содержит две ИЛ, одна из которых является рабочей, другая - контрольно-резервной. ШОИ состоит из одного стандартного шкафа фирмы «Rittal» со смонтированными в нем двумя контроллерами измерительными FloBoss S600 (рабочий/резервный), искробезопасными барьерами, коммуникационным и другим оборудованием.
Измерительные преобразователи, размещенные в БИЛ, линиями связи соединены с измерительными контроллерами FloBoss S600, образуя измерительные каналы (далее - ИК), которые обеспечивают в автоматическом режиме измерения:
- объемного расхода газа в рабочих условиях в каждой ИЛ;
- плотности газа в БИЛ;
- избыточного давления газа в каждой ИЛ;
- температуры газа в каждой ИЛ.
Измерительные каналы системы осуществляют измерения следующим образом:
- измерительные преобразователи преобразуют текущие значения параметров технологического процесса в унифицированные электрические сигналы силы постоянного тока в диапазоне от 4 до 20 мА и частотные сигналы;
- сигналы измерительных преобразователей поступают на входы плат ввода/вывода с аналого-цифровыми преобразователями контроллеров измерительных FloBoss S600;
- цифровые коды, преобразованные посредством программных приложений FloBoss S600 в значения физических параметров технологического процесса, отображаются на экранах жидкокристаллического дисплея и при помощи локальной сети передаются на верхний уровень (АСУТП МЛСП) для отображения на мнемосхемах мониторов, регистрации и архивации данных, подготовки отчетов и управления процессом.
| Наименование ИК | Количе ство | Состав ИК | |
| Измерительный преобразователь | Измерительный контроллер | ||
| ИК объемного расхода газа | 2 | Преобразователь расхода газа ультразвуковой SeniorSonic с электронным модулем Mark III (№ в Г осреестре 28193-04) | Контроллер измерительный FloBoss S600, вход частотный (№ Госреестре 38623-08) (основной и резервный) |
| ИК плотности газа | 1 | Преобразователь плотности газа измерительный модели 7812 (№ в Госреестре 15781-06) | |
| ИК избыточного давления газа | 2 | Преобразователь давления измерительный 3051S (№ в Госреестре 24116-08) | Контроллер измерительный FloBoss S600, вход токовый 4 - 20 мА, (№ в Госреестре 38623-08) (основной и резервный) |
| ИК температуры газа | 2 | Датчик температуры 3144Р (№ в Г осреестре 39539-08) | |
Система осуществляет выполнение следующих основных функций:
- измерение объемного расхода и объема газа при рабочих условиях;
- измерение плотности газа при рабочих условиях;
- измерение температуры и избыточного давления газа;
- вычисление объемного расхода и объема газа, приведенных к стандартным условиям;
- контроль метрологических характеристик измерительного канала объемного расхода газа рабочей измерительной линии на месте эксплуатации без нарушения режима измерений и учета газа с использованием измерительного канала объемного расхода газа контрольнорезервной измерительной линии;
- индикация, регистрация, хранение и передача в системы верхнего уровня текущих, средних и интегральных значений измеряемых параметров;
- диагностику работоспособности измерительных компонентов;
- управление работой системы;
- контроль, индикация и сигнализация предельных значений измеряемых параметров;
- формирование, архивирование и печать отчетов о результатах измерений и по учету газа, протоколов контроля метрологических характеристик; формирование и выдача отчетов системы;
- учет, формирование журнала, архивирование и печать событий системы.
В системе предусмотрена защита от несанкционированного доступа к системной информации, программным средствам, текущим данным и параметрам настройки (замки, механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, ведение журналов событий системы).
Программное обеспечение (далее - ПО) системы реализовано на базе встроенного ПО контроллеров измерительных FloBoss S600 и обеспечивает выполнение функций системы. Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации и защиты от несанкционированного доступа. Защита ПО от несанкционированного доступа, изменения алгоритмов и установленных параметров выполнена путем введения логина и пароля. Идентификационные данные ПО системы приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО системы
| Идентификационные данные (признаки) | Значение | |
| FloBoss S600 001A | FloBoss S600 001B | |
| Наименование программного обеспечения (ПО) | операционная система | |
| Идентификационное наименование ПО | VxWorks | |
| Номер версии (идентификационный номер) ПО | 5.44 | 5.52 |
| Цифровой идентификатор ПО | 7ef8 | c1c7 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | |
Нормирование метрологических характеристик системы проведено с учетом применения ПО.
Уровень защиты ПО систем от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики системы представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики ИК системы
| Наименование | Диапазон измерений | Пределы допускаемой погрешности |
| ИК объемного расхода газа | от 200 до 1900 м3/ч | ±0,4 % измеряемой величины |
| ИК плотности газа | от 80 до 200 кг/м3 | ±0,9 % измеряемой величины |
| ИК избыточного давления газа | от 0 до 18 МПа | ±0,25 % диапазона измерений |
| ИК температуры газа | от 0 до 80 °С | ±0,25 °С |
Таблица 4 - Метрологические и технические характеристики системы
| Характеристика | Значение |
| 1 | 2 |
| Количество измерительных линий, шт. | 2 (1 рабочая и 1 контрольнорезервная) |
| Диаметр условного прохода измерительных линий, мм | 150 |
| Диапазон измерений объемного расхода газа, приведенного к стандартным условиям (по одной ИЛ), м /ч | от 21200 до 334400 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, % | ±1,5 |
| Рабочие условия измерений - измеряемая среда: - плотность при рабочих условиях, кг/м3 - плотность при стандартных условиях, кг/м3 - температура, °С - избыточное давление, МПа - окружающая среда: - температура, °С для БИЛ для ШОИ - атмосферное давление, кПа - относительная влажность, %, не более | свободный нефтяной газ от 80 до 200 от 0,65 до 0,85 от 0 до 80 от 10,6 до 17,6 воздух от -28 до +401) от 5 до 60 от 84 до 106,7 95 |
| Режим измерений | непрерывный |
| Напряжение питающей электросети, В | 3 8 0 -58 ; 220 -32 |
| Частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВ-А, не более | 10 |
| Г абаритные размеры БИЛ (ДхШхВ), мм, не более | 12000x2400x2500 |
| Г абаритные размеры ШОИ (ДхШхВ), мм, не более | 800x800x2000 |
| Масса БИЛ, кг, не более | 17000 |
| Масса ШОИ, кг, не более | 300 |
| Срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч, не менее | 80000 |
| 1) для первичных измерительных преобразователей входящих в состав системы, диапазон температуры окружающей среды от 0 до 40 °С, что обеспечивается устройством термоизоляции и обогрева. | |
наносится на титульный лист руководства по эксплуатации системы типографским способом.
Комплектность системы представлена в таблице 5.
Таблица 5- Комплектность системы
| Наименование | Количество |
| Система измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина ООО «ЛУКОЙЛ-Нижневолжскнефть», зав. № 07720-01 | 1 экз. |
| Комплект проектной, технической и эксплуатационной документации СИКГ | 1 экз. |
| Методика поверки МЦКЛ.0198.МП | 1 экз. |
осуществляется по документу МЦКЛ.0198.МП «ГСИ. Система измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина ООО «ЛУКОЙЛ-Нижневолжскнефть». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 03.06.2016 г. Основные средства поверки:
- калибратор многофункциональный MC5-R (Регистрационный № 18624-99): диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон воспроизведения последовательности импульсов 0...9999999 имп. (амплитуда сигнала от 0 до 10 В); диапазон воспроизведения частотных сигналов прямоугольной формы от 0,0028 Гц до 50 кГц, пределы допускаемой основной относительной погрешности воспроизведения ±0,01 %.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в документе «ГСИ. Методика (метод) измерений. Объем свободного нефтяного газа. Методика измерений системой измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина ООО «ЛУКОЙЛ-Нижневолжскнефть», МЦКЛ.0331.М-2016, свидетельство об аттестации методики (метода) измерений № RA.RU.311313/МИ-019-16 от 25.03.2016 г.
Нормативные документы, устанавливающие требования к системе измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина ООО «ЛУКОЙЛ-Нижневолжскнефть»
ГОСТ 2939-63 Газы. Условия для определения объема
ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки
ГОСТ 31369-2008 Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава
ГОСТ 31371.7-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли компонентов
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
Проектная и техническая документация № 07720-01 фирмы Daniel Measurement and Control, Inc.
