| Номер в госреестре | 65192-16 |
| Наименование СИ | Мосты для измерения емкости и тангенса угла потерь |
| Обозначение типа СИ | TG-3MOD |
| Изготовитель | "Presco AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мосты для измерения емкости и тангенса угла потерь TG-3MOD предназначены для измерения электрической ёмкости, тангенса угла потерь (tg5) и напряжения переменного тока промышленной частоты.
Принцип действия мостов для измерения емкости и тангенса угла потерь TG-3MOD (далее по тексту мосты) основан на использовании мостовой измерительной цепи с электромагнитным компаратором токов.

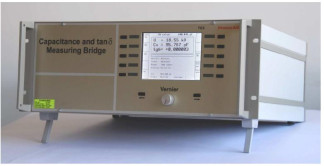

Мосты состоят из металлического корпуса, на передней панели которого размещены органы управления и дисплей. Входные зажимы, разъем и включатель питания размещены на задней панели.
При работе моста к нему подключаются низковольтные выводы объекта испытаний и внешнего эталонного конденсатора.
Токи в эталонном и измерительном плече преобразуется в соответствующее напряжения трансформаторами, включенными в этих плечах. Число витков в трансформаторе эталонного плеча коммутируется группой реле.
Для компенсации фазной и квадратичной составляющих тока вторичной обмотки этого трансформатора используется отдельные цифроаналоговые преобразователи. Полярность в измерительном плече может реверсировать по знаку реактивного сопротивления и тангенсу потерь, благодаря чему балансировка моста может происходить так же для объектов индуктивного характера и с отрицательным сопротивлением.
Управление работой моста производится встроенным микроконтроллером.
Подаваемое на мост напряжение внешнего источника измеряется с использованием эталонного измерительного плеча и вводится на дисплей.
При использовании с мостом эталонного трансформатора тока типа CT-2FRO максимальный ток через измеряемую цепь увеличивается, соответственно, увеличивается максимально измеряемая емкость.
Для расширения возможностей управления измерениями, сохранения и обработки результатов, в мосте предусмотрена возможность работы с внешним персональным компьютером, подключаемым через последовательный интерфейс RS 232.
Основная область применения диагностика изоляции высоковольтного оборудования в испытательных лабораториях электротехнического и энергетического профиля.
Для предотвращения несанкционированного доступа к внутренним частям моста предусмотрена пломбировка одного из винтов в нижней части корпуса.
Знак поверки наносится на лицевую панель под названием модели.
В мостах используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены таблице 1.
ПО хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция мостов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TG-3MOD Firmwar |
| Номер версии (идентификационный номер) ПО | 012924-02 |
| Цифровой идентификатор ПО | OxADF39D6C |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон измерений электрической емкостей, пФ | от 0,1Со до 1000 Со |
| Диапазон измерений тангенса угла потерь tg5x | от 1 • 10-4 до 1,0 |
| Диапазон допускаемых значений емкости эталонного конденсатора Со, пФ | от 10 до 10000 |
| Диапазон допускаемых значений силы тока переменного напряжения промышленной частоты в цепи эталонного конденсатора, мкА | от 35 до 30-103 |
| Диапазон допускаемых значений силы тока в цепи объекта измерений, А | от 35 10-6 до 5 |
| Пределы допустимых значений напряжения переменного тока промышленной частоты, подаваемого на эталонный конденсатор, измеряемых мостом, В | от 10 до 1 • 106 |
| Пределы допускаемой относительной погрешности измерения емкости, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности тангенса измерения угла потерь | ±5 • 10-5 |
| Пределы допускаемой относительной погрешности измерения напряжения, % | ±2,0 |
| Пределы допускаемой относительной погрешности измерения частоты, % | ±1,0 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 40 до 75 от 84 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, ВА, не более | 25 |
| Габаритные размеры моста, мм, не более | |
| - высота | 192 |
| - ширина | 470 |
| - длина | 500 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: | |
| - температура окружающей среды, С | от +5 до +40 |
| - относительная влажность, % | 90 |
| -атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ не менее, ч, не менее | 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность моста для измерения емкости и тангенса угла потерь TG-3MOD
| Наименование | Количество |
| Мост для измерения емкости и тангенса угла потерь TG-3MOD | 1 шт. |
| Измерительный кабель | 2 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 65192-16 «Мосты для измерения емкости и тангенса угла потерь TG-3MOD. Методика поверки», утвержденному ФГУП «ВНИИМС» в 25 апреля 2016 г.
Основные средства поверки:
1 Универсальный калибратор Fluke 9100 (3.1.ZZM.0195.2013), эталон 1-го разряда по ГОСТ Р 8.648-2008;
2 мера электрической емкости МЕ-01 (3.1.ZZM.0323.2015), эталон 1-го разряда по ГОСТ 8.371-80;
3 мера электрической емкости и тангенса угла диэлектрических потерь СА622Ш-30-10 (3.1.ZZM.0324.2015), эталон 1-го разряда по ГОСТ 8.019-75.
Знак поверки наносится в виде наклейки со штрих-кодом на корпус устройства и на свидетельство о поверке в виде оттиска клейма поверителя.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования мостам для измерения емкости и тангенса угла потерь TG-3MOD
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.849-2013 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической емкости и тангенса угла потерь на высоком напряжении переменного тока промышленной частоты;
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерении электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
