Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды, 65193-16

Назначение

Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды (далее - АСДКУ) предназначена для непрерывного измерения и контроля расхода воды и накопленного объема воды по водоводам 1 и 2 подъемов и на водопроводных вводах на поселок Восточный Восточной станции водоподготовки АО «Мосводоканал».

Описание

АСДКУ обеспечивает:

-    измерение мгновенного расхода воды и накопленного объема воды в водоводах 1, 2 подъемов и на водопроводных вводах на поселок Восточный;

-    регистрацию, отображение и архивирование результатов измерения;

-    отображение по запросу на графическом цветном дисплее мгновенных значений расхода или архивных значений расхода с помощью специализированного ПО;

-    обмен данными с системой управления или ПК по интерфейсу RS-485 и Ethernet.

АСДКУ состоит из 21 измерительных каналов (ИК) и представляет собой многоуровневую систему:

1-й    уровень - измерительный компонент ИК: первичные измерительные преобразователи (датчики), преобразующие измеряемую физическую величину в цифровой сигнал;

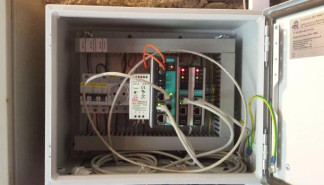

2-й    уровень - шкафы учета расхода воды и накопленного объема воды, осуществляющие прием и конвертирование сигналов от расходомеров,

3-й    уровень - комплексный компонент ИК: SCADA-сервер, осуществляющий опрос расходомеров и передачу информации в SQL-сервер для архивирования и хранения, а также автоматизированное рабочее место (АРМ) оператора, включающее персональный компьютер (ПК) для визуализации технологических параметров, выполнения расчетов, ведения протоколов, архивации данных, обработки измерительной информации.

В качестве датчиков для измерения объемного расхода воды используются расходомеры-счетчики УРС 002В (далее - расходомеры) (регистрационный № 25342-07).

Выходные сигналы расходомеров с помощью интерфейса RS-485 преобразуются в оптические сигналы в шкафах учета расхода воды, установленных в водомерных павильонах водоводов насосных станций (НС) 1-го и 2-го подъемов ВСВ и передаются в локальную вычислительную сеть ВСВ. В шкафах учета воды, установленных в местных диспетчерских пунктах (МДП) НС 1-го и 2-го подъемов ВСВ сигналы преобразуются в сигналы Ethernet.

SCADA-сервер осуществляет последовательный опрос всех расходомеров с заданным интервалом, регистрацию, накопление и преобразование мгновенных значений в часовые. Часовые значения архивируются и хранятся в базе данных SQL-сервера. Вывод информации

о расходах воды за заданный период по запросу осуществляется на АРМ оператора с помощью специализированного ПО «Таблицы и графики».

Пломбирование системы измерительной автоматизированной диспетчерского контроля и управления АСДКУ ВСВ - расход воды не предусмотрено.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) АСДКУ представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО АСДКУ

ПО верхнего уровня - SCADA iFIX и ПО «Таблицы и графики» не является метрологически значимыми, т.к. их функциями является архивирование и отображение информации, полученной от расходомеров.

ПО верхнего уровня SCADA iFIX содержит серверную часть для сбора, передачи и архивирования информации от расходомеров.

ПО верхнего уровня «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и визуализацию информации из базы данных.

Для защиты информации от несанкционированного доступа предусмотрен физический контроль доступа на территорию предприятия, организована периметральная охранная сигнализация, отдельное запираемое помещение серверной и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню в соответствии с п. 4.3 Р 50.2.077 -2014.

Технические характеристики

ИК АСДКУ имеют следующие метрологические характеристики:

Диапазоны измерений расхода воды, м3/ч: от 200 до 10000 (для Ду=1200 мм); от 250 до 16000 (для Ду=1400 мм); от 6,3 до 600 (для Ду=200 мм, Ду=300 мм).

Пределы допускаемой относительной погрешности ИК ±1,5 %.

Примечания:

Ду - условный диаметр водовода

погрешность ИК определяется погрешностью измерительного компонента ИК;

Рабочие условия эксплуатации: для расходомеров-счетчиков УРС 002В:

-    температура окружающего воздуха, °С    от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %    95. для комплексных компонентов ИК:

-    температура окружающего воздуха, °С

от 15 до 35; от 5 до 80; от 86 до 106,7; от 198 до 242; от 49 до 51.

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

-    напряжение питающей сети, В

-    частота питающей сети, Гц

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

-    расходомеры-счетчики УРС 002В;

-    шкафы учета расхода воды;

-    SCADA-сервер, SQL-сервер, АРМ оператора;

-    руководство по эксплуатации на систему ВСВ. 001.1.2016 РЭ;

-    методика поверки «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды. Методика поверки. ВСВ.001.1.2016 МП».

Поверка

осуществляется по документу ВСВ.001.1.2016 МП «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.07.2016 г.

Основные средства поверки:

- средства поверки расходомеров-счетчиков УРС 002В приведены в документе «ГСИ. Расходомеры - счетчики УРС 002В. Методика поверки. АРМИ 002 003.00 МП»;

Знак поверки в виде оттиска поверитльного клейма и (или) наклейки наносится на свидетельство о поверке

Сведения о методах измерений

Метод измерений приведён в документе «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды. Руководство по эксплуатации. ВСВ.001.1.2016 РЭ».

Нормативные документы

Нормативные документы, устанавливающие требования к системе измерительной автоматизированной диспетчерского контроля и управления АСДКУ ВСВ - расход воды

ГОСТ Р 8.596-2002 Системы информационно-измерительные. Метрологическое обеспечение. Общие положения
