| Номер в госреестре | 65197-16 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | СИКОН С50 |
| Изготовитель | ООО Завод "Промприбор", г.Владимир |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

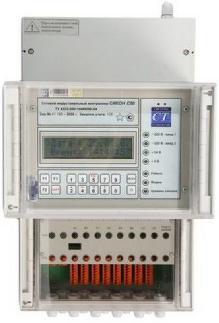

Контроллеры многофункциональные «СИКОН С50» (в дальнейшем - контроллеры) предназначены для измерения времени и автоматического присвоения событиям и данным меток шкалы времени контроллера; синхронизации времени подчинённых контроллеров и измерительных преобразователей, имеющих встроенные часы; автоматической синхронизации собственной шкалы времени от источников шкалы времени по инициативе контроллера; корректировке собственной шкалы времени от источников шкалы времени по командам управления.
Принцип действия контроллеров основан на обмене данными в цифровой форме с подчинёнными вычислителями, измерителями и контроллерами с последующей обработкой встроенным микроконтроллером, хранением и передачей этих данных спорадически и по запросу на вышестоящие уровни автоматизированных систем.
Контроллеры выпускаются в четырех модификациях. Основное различие в исполнении и степени защиты корпуса указаны в таблице 1.
Контроллеры обеспечивают:
- автоматический сбор, обработку, архивирование данных учёта энергоресурсов с подчинённых устройств (перечень типов поддерживаемых устройств приведен в таблицах 1.1 и 1.2. ВЛСТ 198.00.000 РЭ) по задаваемым группам измерения в системах коммерческого и технического многотарифного учёта;
- автоматический поиск приборов учёта и включение в схему опроса;
- автоматический сбор телеметрических данных с измерительных преобразователей с ведением краткосрочных архивов;
- автоматический обмен данными по состоянию дискретных сигналов с подчинёнными контроллерами;
- расчёт различных параметров на основании собранных данных, предоставление к ним регламентированного доступа по каналам связи параллельно: по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной передачи данных с использованием технологии GPRS: передача данных осуществляется как по специализированным протоколам («Пирамида» и т.п.), так и в соответствии со стандартами ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, Modbus/TCP, Modbus/RTU, FTP, МЭК 62056 (DLMS/COSEM), XML;
- синхронизацию времени подчинённых контроллеров и измерительных преобразователей, имеющих встроенные часы;
- самодиагностику с записью событий в журнале событий;
- защиту от зацикливаний, самостоятельная инициализация при возобновлении питания;
- конфигурирование (параметрирование) с помощью прикладного программного обеспечения.
Контроллер обеспечивает работу по следующим внешним интерфейсам:
- Ethernet 100Base-T, TCP/IP;
- RS-232
- RS-485;
Коммуникационные модули, реализующие последовательные интерфейсы, устанавливаются в кроссовых отсеках соответствующих модификаций. Расширение количества интерфейсов выполняется за счёт использования: Ethetnet-сервера TCP/IP-COM и USB концентраторов, а также подключения измерительных преобразователей непосредственно на RS-485 интерфейсы контроллера.
Для связи по радиоканалу и PLC используются внешние модемы, контроллер обеспечивает управление модемом и адресацию сети устройств в зависимости от типа конкретного модема.
Режимы обмена информацией:
- по регламенту (по меткам времени);
- спорадически;
- по запросу.
Контроллеры содержат встроенные энергонезависимые часы реального времени, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.
Контроллеры содержат встроенную энергонезависимую флешь-память, время сохранности информации при отсутствии внешнего питания не менее 10 лет.
Конструкция корпусов контроллеров обеспечивает возможность ограничения доступа к носителю информации и клеммникам с применением пломбируемых крышек. Корпуса контроллеров обеспечивают защиту от влаги и пыли в соответствии с ГОСТ 14254-96 в зависимости от модификаций в соответствие с таблицей 1.
Таблица 1 - Модификации контроллеров
| Модификация СИКОН С50 | Кол-во каналов измерения (учёта) из ряда | Исполнение корпуса, для размещения | Степень защиты корпуса по ГОСТ 14254-96, не ниже | Характеристики охлаждения |
| ВЛСТ 198.01.000 | 64; 128; 256; 512; 1024; 2048; 3072; 6144 | На стене; на щитах; в специализированных шкафах и стойках с креплением на панель, din-рейку | IP30 | за счёт естественной конвекции |
| ВЛСТ 198.02.000 | IP51 | |||
| ВЛСТ 198.03.000 | В специализированных шкафах и стойках с креплением на стандартный 19” профиль | IP20 | за счёт принудительной конвекции | |
| ВЛСТ 198.04.000 | На стене, на щитах | IP51 | за счёт естественной конвекции |
Программное обеспечение (ПО) состоит из двух частей:
- встроенное ПО контроллера, предназначенное для исполнения соответствующих функций контроллера;
- конфигурационное ПО контроллера, предназначенное для исполнения на ЭВМ под управлением ОС Windows.
С помощью конфигурационного ПО пользователь (оператор) имеет возможность настроить контроллер на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллера. Вычисления происходят с использованием арифметики с плавающей точкой со знаком, достаточной для хранения накопленных измерений за требуемые промежутки времени. Характеристика числа с плавающей точкой соответствует типу «double».
В состав контроллеров многофункциональных СИКОН С50 входит Win32-совместимая операционная система и ПО «Пирамида 2000. Сервер», состоящее из нескольких программных компонентов (модулей) с выделением метрологически значимой части. Файлы метрологически значимой части и идентификационные данные приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Metrology.dll |
| Цифровой идентификатор ПО | 9FA97BA8 |
| Другие идентификационные данные | CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики контроллеров приведены в таблице 3.
Таблица 3 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности измерения текущего | |
| времени (системное время) в автономном режиме за сутки в | ±3,0 |
| нормальных условиях, с | |
| Нормальные условия: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - относительная влажность при 20 °С, до, % | 80 |
| - температура воздуха, °С | 20±5 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Рабочие условия эксплуатации, температура воздуха, °С | |
| для модификации ВЛСТ 198.01.000 | от -10 до +50 |
| для модификации ВЛСТ 198.02.000 | от -10 до +50 |
| для модификации ВЛСТ 198.03.000 | от -10 до +35 |
| для модификации ВЛСТ 198.04.000 | от -10 до +50 |
| Потребляемая мощность, Вт, не более | |
| для модификации ВЛСТ 198.01.000 | 55 |
| для модификации ВЛСТ 198.02.000 | 40 |
| для модификации ВЛСТ 198.03.000 | 200 |
| для модификации ВЛСТ 198.04.000 | 100 |
| Габаритные размеры (ширина х высота х глубина) мм, не более | |
| для модификации ВЛСТ 198.01.000 | 240x430x230 |
| для модификации ВЛСТ 198.02.000 | 240x340x230 |
| для модификации ВЛСТ 198.03.000 | 490x180x490 |
| для модификации ВЛСТ 198.04.000 | 400x500x210 |
| Масса, кг, не более | |
| для модификации ВЛСТ 198.01.000 | 7 |
| для модификации ВЛСТ 198.02.000 | 5 |
| для модификации ВЛСТ 198.03.000 | 30 |
| для модификации ВЛСТ 198.04.000 | 30 |
| Средний срок службы, лет, не менее | 18 |
| Средняя наработка на отказ, ч | 100 000 |
наносится на корпус контроллера путем нанесения соответствующей наклейки. В эксплуатационной документации знак утверждения типа наносится на титульные листы формуляра и руководства по эксплуатации.
| Наименование | Обозначение | Кол- во | Примечание |
| Контроллер многофункциональный «СИКОН С 50» | ВЛСТ 198.00.000 | 1 шт. | |
| Формуляр | ВЛСТ 198.00.000 ФО | 1 шт. | В бумажном виде |
Продолжение таблицы 4
| Методика поверки | РТ-МП-3371-441-2016 | - | В электронном виде на официальном сайте по адресу http://www.sicon.ru/pr od/docs/ или на CD-диске |
| Руководство по эксплуатации | ВЛСТ 198.00.000 РЭ | - | |
| Руководство оператора | ВЛСТ 198.00.000 РО | - | |
| Конфигурационное программное обеспечение | - | - | В электронном виде на официальном сайте по адресу http://www.sicon.ru/pr od/po/ или на CD-диске |
| Примечание - Наличие и количество CD-дисков определяется при заказе контроллера. | |||
осуществляется по документу РТ-МП-3371-441-2016 «ГСИ. Контроллеры многофункциональные «СИКОН С 50» Методика поверки», утвержденному ФБУ «Ростест-Москва» от 01.07.2016 г.
Основное средство поверки:
- устройство синхронизации времени УСВ-3, Госреестр №51644-12.
Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в руководстве по эксплуатации «Контроллеры многофункциональные «СИКОН С50». Руководство по эксплуатации. ВЛСТ 198.00.000 РЭ».
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными
ГОСТ Р МЭК 61142-2001 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Обмен данными по локальной шине
ГОСТ Р МЭК 870-5-101 - 2001 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики
ГОСТ Р МЭК 870-5-104 - 2004 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей
ТУ 4222-050-10485056-16 (ВЛСТ 198.00.000 ТУ) «Контроллеры многофункциональные «СИКОН С50». Технические условия».
