| Номер в госреестре | 65199-16 |
| Наименование СИ | Преобразователи расхода турбинные |
| Обозначение типа СИ | НОРД, МИГ-М |
| Изготовитель | ООО "НПП "БЗНГА", г.Бугульма |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода турбинные НОРД, МИГ-М предназначены для преобразования, измеряемого объема, прошедшей через него нефти, нефтепродуктов и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей в частотный (импульсный) выходной сигнал.

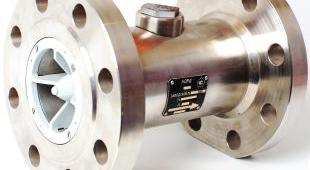

Преобразователи расхода турбинные НОРД, МИГ-М состоят из преобразователя первичного и датчика магнитоиндукционного НОРД-И2 Д-У
Принцип действия работы преобразователей расхода турбинных НОРД, МИГ-М основан на подсчете количества вращений турбинки преобразователя первичного, которое пропорционально прошедшему объему жидкости.
Каждая лопасть турбинки, проходя мимо сердечника датчика магнитоиндукционного НОРД-И2Д-У, наводит в нем импульс электродвижущей силы, таким образом датчик магнитоиндукционный НОРД-И2Д-У преобразует частоту вращения турбинки в пропорциональное количество электрических импульсов, которые предварительно усиливаются и передаются далее по каналу связи на внешние устройства.
Преобразователи расхода турбинные НОРД и МИГ-М различаются конструктивными особенностями, реализованными в специальном профиле турбинок, компоновкой сопрягаемых элементов, а также формой обтекателей.
Пломбирование преобразователей расхода турбинных НОРД, МИГ-М осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта крепления платы датчика магнитоиндуционного НОРД-И2Д-У и ударным методом на табличке, прикрепленной к преобразователю первичному преобразователей расхода турбинных НОРД, МИГ-М.
отсутствует.
Метрологические и технические характеристики преобразователей расхода турбинных НОРД, МИГ-М приведены в таблицах 1 и 2 соответственно.
| Характеристики | Значение | |||||||||
| Исполнение | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 400 |
| Номинальный диаметр | DN 32 | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | DN 150 | DN 200 | DN 250 | DN 400 |
| Диапазон расхода,м3/ч | от 5,4 до 27 | от 8,4 до 42 | от 14,4 до 72 | от 24 до 120 | от 36 до180 | от 60 до 300 | от 120 до 600 | от 220 до 1100 | от 380 до 1900 | от 800 цо 4000 |
| Пределы допускаемой относительной погрешности преобразователей при измерении объема при реализации градуировочной характеристики, % | ±0,14 | |||||||||
| Измеряемая среда | нефть ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные среды нейтральных к сталям 20Х13 и 12Х18Н10Т | |||||||||
| Давление измеряемой среды, МПа | 1,6; 2,5; 4,0; 6,3; 16 | 1,6; 2,5; 4,0; 6,3 | ||||||||
| Температура измеряемой среды, °С | от 0 до 60 | |||||||||
| Кинематическая вязкость измеряемой среды, м /с | от 1-10-6 до 100-10-6 | |||||||||
| Размеры механических примесей, мм, не более | 4 | |||||||||
| Механические примеси в виде волокнистых материалов в измеряемой среде | не допускается | |||||||||
| Содержание свободного газа в измеряемой среде | не допускается | |||||||||
| Диапазон температуры окружающей среды, оС | от -50 до +50 | |||||||||
| Относительная влажность окружающей среды, % | 95+3 | |||||||||
| Частота выходного сигнала, Гц | от 16 до 5000 | |||||||||
| Амплитуда выходного сигнала, В | от 8 до 12 | |||||||||
| Напряжение постоянного питания, В | 12 | |||||||||
| Потребляемая мощность, Вт, не более | 0,5 | |||||||||
| Г абаритные размер, мм, не более | 180х15 0х188 | 180х15 0х200 | 197х19 5х220 | 220х22 0х240 | 250х23 0х252 | 356х250 х272 | 368х34 0х342 | 457х40 5х400 | 457х47 0х457 | 610х67 0х632 |
| Масса преобразователя, не более, кг | 10,5 | 13,0 | 18,5 | 28,0 | 30,0 | 45,8 | 88,8 | 114,0 | 149,0 | 379,0 |
| Средняя наработка на отказ, ч | 25000 | |||||||||
| Средний срок службы, лет | 8 | |||||||||
| Характеристики | Значение | |||||
| Исполнение | 40 | 65 | 80 | 100 | 150 | 200 |
| Номинальный диаметр, мм | DN 40 | DN 65 | DN 80 | DN 100 | DN 150 | DN 200 |
| Диапазон расхода, м3/ч | от 7 до 35 | от 18 до 90 | от 28 до 140 | от 50 до 250 | от 100 до 500 | от 180 до 900 |
| Пределы допускаемой относительной погрешности преобразователей при измерении объема при реализации градуировочной характеристики, % | ±0,14 | |||||
| Измеряемая среда | нефть ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные среды нейтральных к сталям 20Х13 и 12Х18Н10Т | |||||
| Давление измеряемой среды, МПа | 2,5; 4,0; 6,3; 16,0 | |||||
| Температура измеряемой среды, °С | от 5 до 50 | |||||
| Кинематическая вязкость измеряемой среды, м /с | от 1-10-6 до 20-10-6 | |||||
| Размеры механических примесей, мм, не более | 4 | |||||
| Механические примеси в виде волокнистых материалов в измеряемой среде | не допускается | |||||
| Содержание свободного газа в измеряемой среде | не допускается | |||||
| Массовое содержание сернистых соединений, %, не более | 3 | |||||
| Диапазон температуры окружающей среды, С | от -50 до +50 | |||||
| Относительная влажность окружающей среды, % | 95 +3 | |||||
| Г абаритные размеры, мм | 180х165 х200 | 220х220 х240 | 250х230 х252 | 280х265 х280 | 360х350 х347 | 400х430 х412 |
| Масса преобразователя, не более, кг | 14,7 | 21,0 | 29,0 | 42,0 | 91,0 | 147,0 |
| Частота выходного сигнала, Гц | от 16 до 5000 | |||||
| Амплитуда выходного сигнала, В | от 8 до 12 | |||||
| Напряжение питания, В | 12 | |||||
| Потребляемая мощность, Вт, не более | 0,5 | |||||
| Средняя наработка на отказ, ч | 25000 | |||||
| Средний срок службы, лет | 8 | |||||
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и фотохимическим печатанием (штемпелевание) на табличку, прикрепленную к преобразователю первичному преобразователей расхода турбинных НОРД, МИГ -М.
Комплектность средств измерений
Таблица 3
| Преобразователь расхода турбинный НОРД или МИГ -М | 1 шт. |
| Методика поверки МП 0447-1-2016 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу МП 0447-1-2016 «Инструкция. Преобразователи расхода турбинные НОРД, МИГ-М. Методика поверки», утвержденному ФГУП «ВНИИР» 09.06.2016 г., или МИ 3380-2012 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой».
Основные средства поверки:
- рабочий эталон единицы объемного расхода и объема жидкости 1 разряда по ГОСТ 8.142-2013 с пределами допускаемой относительной погрешности ± 0,07 % в диапазоне расходов, соответствующем диапазону расхода поверяемого преобразователя расхода турбинного НОРД, МИГ-М;
- установка трубопоршневая или компакт-прувер 1-го разряда по ГОСТ 8.510-2002.
Знак поверки наносится на свидетельство о поверке или в паспорт преобразователя расхода турбинного НОРД или МИГ-М, а также на специальную мастику и табличку, установленные в соответствии с рисунком 4.
Методика измерений изложена в документе НГА.17-2015 РЭ «Руководство по эксплуатации преобразователя расхода турбинного НОРД» и НГА.18-2015 РЭ «Руководство по эксплуатации преобразователя расхода турбинного МИГ -М».
ГОСТ Р 8.615-2005 Государственная система обеспечения единства измерений. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования
ГОСТ 8.142-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости
ТУ 4213-014-13019076-2015 Преобразователи расхода турбинные НОРД, МИГ-М. Технические условия
