Полуприцепы-цистерны ППЦ-НЕФАЗ, 65214-16

Назначение

Полуприцепы-цистерны ППЦ-НЕФАЗ являются транспортной мерой полной вместимости и предназначены для транспортирования, кратковременного хранения, а также заправки техники нефтепродуктами плотностью от 700 до 860 кг/м .

Описание

Принцип действия полуприцеп цистерны ППЦ-НЕФАЗ (далее-ППЦ) основан на измерении объема жидкости, залитой под мерный угольник, приваренный к горловине обечайки цистерны.

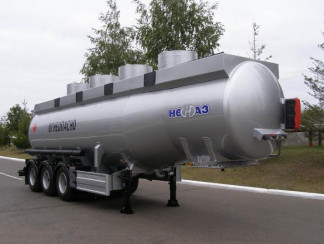

Полуприцеп цистерны ППЦ-НЕФАЗ состоит из сварного корпуса, эллипсовидного или круглого переменного сечения, изготовленные из листового алюминиевого сплава или стали.

Корпус цистерны состоит из обечайки, двух эллиптических днищ, ограничивающих цистерну с торцов, и перегородок, разделяющих цистерну на отсеки. Каждый отсек является мерой полной вместимости. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами.

В верхней части каждого отсека цистерны приварена цилиндрическая горловина.

Отверстия горловин закрыты крышками, которые крепятся с помощью болтов, гаек и шайб.

Крышка люка цистерны предназначена для оснащения цистерн под технологию верхнего и нижнего налива и отвечает требованиям герметичности и пожарной безопасности транспортирования продукта.

Кроме того, на заливном люке смонтированы дыхательный клапан, патрубок для отвода паров нефтепродуктов (для комплектаций ППЦ с нижним наливом и рекуперацией газовоздушных паров), датчик предельного уровня топлива.

К внутренней стенке обечайки горловины приварен мерный угольник, указывающий максимальный верхний уровень налива и предназначен для визуального контроля наполнения цистерны топливом до калиброванного объема, изготовлен из стали. К горизонтальной полке угольника, заподлицо с краем полки, прикреплена с помощью заклепок накладная алюминиевая пластинка. Угольник приварен к горловине и скреплен со стенкой горловины с помощью заклепки из цветного металла.

В каждом отсеке смонтированы донные клапаны для слива и налива нефтепродуктов.

Корпус цистерны крепится к раме. К нижней части лонжеронов рамы крепятся узлы и детали подвески, образующие шасси полуприцепа.

ППЦ рассчитаны на эксплуатацию при безгаражном хранении.

По заказу ППЦ комплектуются узлом выдачи топлива, который состоит из насоса типа СВН-80А и счетчика жидкости СЖ-111 Ю-40-0,6 СУ (регистрационный № 44417-10).

ППЦ имеют сцепной шкворень типа 50 исполнение А по ГОСТ 12017-81, присоединительные размеры по ГОСТ 12105-74 и предназначены для эксплуатации с седельными тягачами, имеющими соответствующие присоединительные размеры, обеспечивающие сцепку с ППЦ, и пневмо- и электровыводы по ГОСТ 4364-81 и ГОСТ 9200-76.

Полуприцепы-цистерны ППЦ-НЕФАЗ имеют несколько модификаций, перечень которых приведен в таблице 1.

ППЦ-НЕФАЗ 9 6 Х Х Х - Х Х Х Х Х Х Х Х Х

1 2 3 4 5 - 6 7 8 9 10 11 12 13 14

где:

1 (9) полуприцеп, 2 (6) цистерна, 3, 4, 5, 6 - информация по транспортной базе,

7- код высоты седельного устройства тягача, 8, 9 - обозначение подвески, 10 -количество отсеков, 11, 12 - комплектации (технологического оборудования 10 - без насоса, 11

- с насосом, 13 - со счётчиком и насосом), 13, 14 - исполнения по Одобрению типа транспортного средства.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1- Метрологические характеристики и технические характеристики III1Ц-НЕФАЗ

Условия эксплуатации:

температура окружающего воздуха, °С    от - 45 до + 40

влажность воздуха при температуре + 20°С, %    до 80

Знак утверждения типа

наносится на маркировочную табличку, установленную на горловине цистерны, фотохимическим способом и на титульном листе паспорта и руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

-    мерник образцовый 2 разряда M2P, по ГОСТ 8.400-80;

-    мерник металлический технический шкальный класс точности 1, по ГОСТ 13844-68;

-    стеклянные меры вместимости (цилиндры) по ГОСТ 1770-74;

-    контрольный уровень по ГОСТ 9392-2009;

-    секундомер механический СОП-пр-2а-2-010 КТ 2;

-    рулетка измерительная    Р10У3К;

-    штангенциркуль с цифровым отсчетом ШЦЦ-ПП-250-630.01;

-    термометр по ГОСТ 28498-90.

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на заклепку угольника уровня налива топлива в горловине цистерны ударным способом и на свидетельство о поверки в месте подписи поверителя.

Сведения о методах измерений

Методика измерений согласно ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Нормативные документы

Нормативные документы, устанавливающие требования к полуприцеп цистернам ППЦ-НЕФАЗ

ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктами. Типы, параметры и общие технические требования

Технические условия ТУ 37.172. 239-2016 «ПОЛУПРИЦЕПЫ - ЦИСТЕРНЫ ППЦ-НЕФАЗ
