Счетчики воды крыльчатые СВ-25 "Струмень", СВ-32 "Струмень", СВ-40 "Струмень", исп. СВ-25 (Т30), СВ-25 (Т90), СВ-25И (Т30), СВ-25И (Т90), СВ-32, СВ-32И, СВ-32 (Т30), СВ-32 (Т90), СВ-32И (Т30), СВ-32И (Т90), СВ-40, СВ-40И, СВ-, 65216-16

Назначение

Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ» (далее - счетчики), предназначены для измерения объема питьевой воды по СанПиН 2.1.4.1074-01 при температуре воды от 0,1 до 30 °С или объема воды в системах горячего водоснабжения, протекающей по трубопроводу при температуре воды от 0,1 до 90 °С (130 °С) и давлении не более 1,6 МПа.

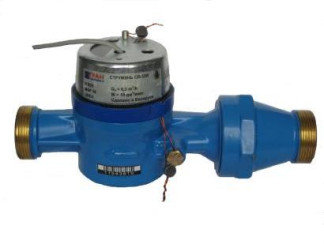

Описание

Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.

Поток воды через входной патрубок и сетчатый фильтр поступает в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду (сухоходный механизм). Вращение крыльчатки через магнитную муфту передается на редуктор отсчетного механизма, который преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Роликовое стандартное отсчетное устройство содержит шесть, отсчетное устройство Smart пять оцифрованных барабанчиков для указания целых значений объема в м . Кроме того, на циферблате стандартного счетного механизма имеется три стрелочных шкалы, позволяющие регистрировать объем до 0,0005 м ; на циферблате счетного механизма Smart имеется четыре стрелочных шкалы, позволяющие регистрировать объем до 0,00005 м3.

Счетчик имеет сигнальную звездочку, которая используется для определения порога чувствительности.

Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.

Счетчики выпускаются различных типоразмеров, отличающихся счетным механизмом (стандартный, Smart), номинальным диаметром DN (25; 32; 40), наличием герконового датчика импульсов.

Счетчики со стандартным счетным механизмом выпускаются следующих исполнений:

-    СВ-32 - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 130 °С, номинальный диаметр DN 32, постоянное значение расхода воды 6,3 м /ч;

-    СВ-32И - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 130 °С, номинальный диаметр DN 32, постоянное значение расхода воды 6,3 м /ч, с герконовым датчиком импульсов;

-    СВ-40 - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 130 °С, номинальный диаметр DN 40, постоянное значение расхода воды 10 м3/ч;

-    СВ-40И - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 130 °С, номинальный диаметр DN 40, постоянное значение расхода воды 10 м3/ч, с герконовым датчиком импульсов.

Счетчики со счетным механизмом Smart выпускаются следующих исполнений:

-    СВ-25 (Т30), СВ-25 (Т90) - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 90 °С, номинальный диаметр DN 25, постоянное значение расхода воды 6,3 м /ч;

-    СВ-25И (Т30), СВ-25И (Т90) - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 90 °С, номинальный диаметр DN 25, постоянное значение расхода воды 6,3 м3/ч, с герконовым датчиком импульсов;

-    СВ-32 (Т30), СВ-32 (Т90) - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 90 °С, номинальный диаметр DN 32, постоянное значение расхода воды 10 м /ч;

-    СВ-32И (Т30), СВ-32И (Т90) - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 90 °С, номинальный диаметр DN 32, постоянное значение расхода воды 10 м3/ч, с герконовым датчиком импульсов;

-    СВ-40 (Т30), СВ-40 (Т90) - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 90 °С, номинальный диаметр DN 40, постоянное значение расхода воды 16 м /ч;

-    СВ-40И (Т30), СВ-40И (Т90) - максимально допускаемой рабочей температурой от 0,1 до 30 °С или от 0,1 до 90 °С, номинальный диаметр DN 40, постоянное значение расхода воды 16 м3/ч, с герконовым датчиком импульсов.

Конструкцией счетчиков предусмотрена защита от воздействия внешнего статического магнитного поля напряженностью не более 100 кА/м.

Программное обеспечение

отсутствует.

Технические характеристики

Основные технические и метрологические характеристики указаны в таблице 1. Таблица 1

Емкость стандартного счетного механизма составляет 999 999 м , счетного механизма Smart - 99 999 м . Наименьшая цена деления стандартного счетного механизма равна 0,0005 м , счетного механизма Smart - 0,00005 м .

Максимально допускаемое рабочее давление воды 1,6 МПа (МАР 16).

Максимальная потеря давления 0,063 МПа (Др63).

Максимально допускаемая рабочая температура от 0,1 до 30 °С (Т30) или от 0,1 до 90 °С (Т90) или от 0,1 до 130 °С (Т130).

Прямолинейные участки до счетчика не требуются (U0), после счетчика - не требуются (D0).

По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют группе исполнения В4 по ГОСТ Р 52931-2008, но в диапазоне температур от 5 до 55 °С и относительной влажности 95 % при температуре 40 °С.

Степень защиты, обеспечиваемая оболочкой счетчика IP54 по ГОСТ 14254-96.

По устойчивости и прочности к воздействию синусоидальных вибраций счетчики соответствуют группе исполнения N2 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления счетчики соответствуют группе исполнения Р1 по ГОСТ Р 52931-2008.

Знак утверждения типа

наносится на лицевую поверхность показывающего устройства методом сеткографии и на паспорт счетчика типографским способом.

Комплектность

Комплект поставки счетчиков в соответствии с таблицей 2. Тaблица 2

Поверка

осуществляется по документу МБР МП.2244-2012 «Счетчики воды крыльчатые «СТРУМЕНЬ» СВ-25, «СТРУМЕНЬ» СВ-32, «СТРУМЕНЬ» СВ-40. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 14.06.2012г.

Основные средства поверки: установка поверочная для счетчиков воды (относительная погрешность ±0,33 %).

Сведения о методах измерений

Методика измерений приведена в ГРИФ.407223.004 ПС «Счетчики воды крыльчатые СВ-32 «СТРУМЕНЬ», ГРИФ.407223.005 ПС «Счетчики воды крыльчатые СВ-40 «СТРУМЕНЬ». Паспорт» и в СИФП 103.00.000 ПС «Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ». Паспорт»

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ BY 100832277.005-2007 Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ». Технические условия.
