Газоанализаторы многокомпонентные МАГ-6, 65219-16

Назначение

Газоанализаторы многокомпонентные МАГ-6 предназначены для измерений объемной доли кислорода, диоксида углерода, метана, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида серы, диоксида азота в воздухе рабочей зоны.

Описание

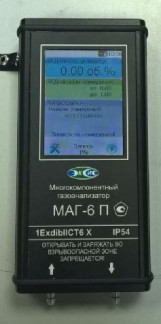

Газоанализаторы многокомпонентные МАГ-6 (далее - газоанализаторы) являются многоканальными автоматическими приборами непрерывного действия.

Принцип действия газоанализаторов:

-    по измерительным каналам объемной доли кислорода и массовой концентрации оксида углерода, аммиака, сероводорода, диоксида серы, диоксида азота - электрохимический;

-    по измерительным каналам объемной доли метана, диоксида углерода - оптический инфракрасный.

Способ отбора пробы - диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.

Перечень выпускаемых модификаций и исполнений газоанализаторов представлен в таблице 1.

Таблица 1 - Модификации и исполнения газоанализаторов

Примечания:

1)    В обозначениях исполнений газоанализаторов используются следующие символы:

Т - сенсорный TFT дисплей;

К - жидкокристаллический дисплей;

Д - диффузионный отбор пробы;

Х - количество каналов измерения (от 1 до 16);

В - взрывозащищенное исполнение.

2)    Газоанализаторы во взрывозащищенном исполнении соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», вид взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная цепь уровня b»._

Газоанализаторы выполняют следующие функции:

-    измерения содержания определяемых компонентов;

-    световой, звуковой и вибро- (только МАГ-6 П-Д) сигнализации достижения установленных пороговых значений;

-    регулирования (только МАГ-6 С-Х (-В), МАГ-6 Т-Х (-В));

-    электронного регистратора.

Количество определяемых компонентов, одновременно измеряемых газоанализатором, в зависимости от модификации и исполнения:

-    МАГ-6 П-К, МАГ-6 П-Т - до четырех;

-    МАГ-6 П-Д - до двух;

-    МАГ-6 С-П - один;

-    МАГ-6 С-Х (-В) - до четырех определяемых компонентов одновременно при внешнем размещении сенсоров в одном выносном измерительном преобразователе и до восьми анализируемых газов одновременно при внутреннем размещении сенсоров;

-    МАГ-6 Т-Х (-В)-до четырех определяемых компонентов одновременно при внешнем размещении сенсоров в одном выносном измерительном преобразователе и до восьми анализируемых газов одновременно при внутреннем размещении сенсоров.

Степень защиты газоанализаторов от проникновения воды, пыли и посторонних твердых частиц по ГОСТ 14254-96 для модификаций МАГ-6 П-К и МАГ-6 П-Т не ниже IP 54, для модификаций МАГ-6 П-Д не ниже IP 65, для измерительных преобразователей МАГ-6 не ниже IP 54, для барьера искрозащиты БИ-2П не ниже IP 40, для исполнений МАГ-6 С-П, МАГ-6 С-Х(-В), МАГ-6 Т(-В) не ниже IP 20.

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения:

-    встроенное;

-    внешнее (автономное) «MAG6SC» и «EksisVisualLab» (далее «EVL»).

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны идентифицируется при включении газоанализатора путем вывода на экран номера версии.

Встроенное ПО обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя (датчика);

-    отображение результатов измерений на дисплее;

-    формирование выходных аналогового и цифрового сигналов;

-    формирование релейного выходного сигнала;

-    самодиагностику аппаратной части газоанализатора;

-    корректировку нулевых показаний и чувствительности.

Встроенное ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

2)    вычисление значений выходного аналогового сигнала;

3)    сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

4)    непрерывную самодиагностику аппаратной части газоанализатора.

Внешнее программное обеспечение «EVL» и «MAG6SC» устанавливается на персональный компьютер под управлением операционной системы MicrosoftWindows XP/7/8/10.

Программное обеспечение «EVL» выполняет следующие функции:

-    непрерывный мониторинг текущих измерений и состояния приборов в сети;

-    контроль выхода измеряемых параметров за пределы заданных пороговых зон;

-    сохранение значений контролируемых параметров в базе данных;

-    хранение и просмотр базы данных в графическом и табличном виде;

-    печать и экспорт данных;

-    автоматические отчёты за определенный период времени.

Программное обеспечение «MAG6SC» выполняет следующие функции:

-    настройка и управление прибором;

-    корректировку нулевых показаний и чувствительности.

Автономное ПО не используется при измерении содержания определяемых компонентов в воздухе и не является метрологически значимым.

Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 2

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014 встроенного ПО соответствует уровню «средний», автономного ПО - «низкий».

Технические характеристики

1) Диапазоны измерений, пределы допускаемой основной погрешности и номинальное время установления показаний газоанализаторов приведены в таблице 3.

Таблица 3

2) Предел допускаемой вариации, пределы допускаемого изменения показаний газоанализатора за фиксированный интервал времени, время прогрева, время непрерывной работы переносных газоанализаторов от комплекта полностью заряженных аккумуляторов, производительность встроенного побудителя расхода приведены в таблице 4.

Таблица 4

3) Пределы допускаемой дополнительной погрешности газоанализатора от воздействия температуры, давления и влажности окружающей и анализируемой сред относительно нормальных условий эксплуатации в долях от предела допускаемой основной погрешности, приведены в таблице 5.

Таблица 5

4) Габаритные размеры и масса газоанализаторов и составных частей приведены в таблицах 6 и 7.

Таблица 6

Таблица 7

Таблица 8

6) Условия эксплуатации, средняя наработка на отказ и средний срок службы указаны в таблице 9.

Таблица 9

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.

Комплектность

Комплект поставки газоанализатора приведен в таблице 10.

Таблица 10

Поверка

осуществляется по документу МП-242-2019-2016 "Газоанализаторы многокомпонентные МАГ-6. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" «04» июля 2016 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси в баллонах под давлением кислород - азот (ГСО 10253-2013), диоксид углерода - азот (ГСО 10241-2013), оксид углерода - азот (ГСО10242-2013), метан - азот (ГСО 10256-2013), аммиак - воздух (ГСО 10327-2013), сероводород - воздух (ГСО 10329-2013), диоксид серы - воздух (ГСО 10342-2013), диоксид азота - воздух (ГСО 103312013) выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.

Допускается применение иных средств поверки, не уступающих по метрологическим характеристикам.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт (формуляр) на газоанализатор в соответствии с п. 4 Приказа Минпромторга 1815 от 02.07.2015 “Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке”.

Сведения о методах измерений

Методики измерений приведены в документах ТФАП.468166.002-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Д. Руководство по эксплуатации и паспорт», ТФАП.468166.002-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-

6 П-К. Руководство по эксплуатации и паспорт», ТФАП.468166.002-03 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Т. Руководство по эксплуатации и паспорт», ТФАП.468166.003-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-П. Руководство по эксплуатации и паспорт», ТФАП.468166.003-02РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-Х(-В). Руководство по эксплуатации и паспорт», ТФАП.468166.004 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 Т-Х(-В). Руководство по эксплуатации и паспорт».

Нормативные документы

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ТУ 4215-011-70203816-2016 Газоанализаторы многокомпонентные МАГ-6. Технические условия.
