Государственный реестр средств измерений

Трансформаторы напряжения EVWAOF.110/3, 65227-16

65227-16
Трансформаторы напряжения EVWAOF.110/3 предназначены для преобразования напряжения переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Документы
Карточка СИ
Номер в госреестре 65227-16
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ EVWAOF.110/3
Изготовитель "VEM Sachsenwerk GmbH", Германия
Год регистрации 2016
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы напряжения EVWAOF.110/3 предназначены для преобразования напряжения переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения EVWAOF.110/3 основан на явлении электромагнитной индукции переменного тока.

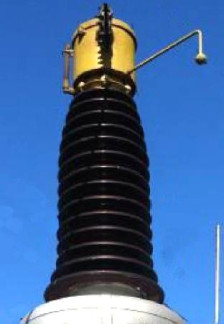

Трансформаторы напряжения EVWAOF.110/3 изготовлены в 1950 г. (далее - трансформаторы). Представляют собой масштабные преобразователи индуктивного типа, состоящие из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка, на которой осуществляется пломбировка, для защиты от несанкционированного доступа.

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения EVWAOF.110/3

Параметр

Значение

Заводской номер

656219, 656161, 656157, 656221, 656155, 656159

Класс точности

1

Номинальное напряжение первичной обмотки, кВ

110/V3

Наибольшее рабочее напряжение, кВ

126

Номинальное напряжение вторичной обмотки, В

100/V3

Номинальная мощность нагрузки вторичной обмотки, В-А

600

Номинальная частота, Гц

50

Климатическое исполнение по ГОСТ 15150-69

УХЛ1

Масса, не более, кг

945

Габаритные размеры, не более: - высота, мм

2555

- ширина, мм

1320

- глубина, мм

885

Знак утверждения типа

наносят на титульный лист паспорта методом печати.

Комплектность

1.    Трансформаторы напряжения EVWAOF.110/3-35М (заводские номера 656219, 656161, 656157, 656221, 656155, 656159) - 6 шт.;

2.    Паспорт на трансформаторы напряжения EVWAOF.110/3 - 6 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 “ГСИ. Трансформаторы напряжения. Методика поверки”.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Основные средства поверки:

-    Делитель высоких напряжений Н 4861/400 (Госреестр № 34826-07);

-    Прибор сравнения КНТ-03 (Госреестр № 24719-03).

Сведения о методах измерений

Методы измерений с помощью трансформаторов напряжения EVWAOF.110/3 указаны в паспорте.

Нормативные документы

Нормативные документы, устанавливающие требования к трансформаторам напряжения EVWAOF.110/3

ГОСТ 1983 ”ГСИ. Трансформаторы напряжения. Общие технические условия”.

ГОСТ 8.216-2011 “ГСИ. Трансформаторы напряжения. Методика поверки”.

Зарегистрировано поверок 25
Поверителей 2
Актуальность данных 21.11.2024
