| Номер в госреестре | 65229-16 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | KAD/ADC/134/В/10V |
| Изготовитель | "Curtiss-Wright Avionics & Electronics", Ирландия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные KAD/ADC/134/В/ЮУ (далее - модули) предназначены для измерений дифференциальным методом напряжения переменного тока, воспроизведения силы и напряжения постоянного тока.

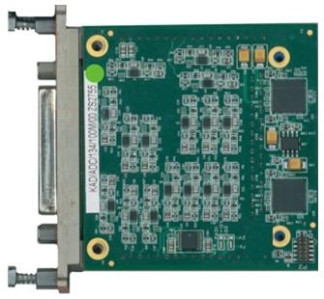

Конструктивно модуль представляет собой конструкцию из двух печатных плат, с установленными на них радиоэлектронными компонентами. Первая плата состоит из цифрового выходного буфера, источников питания, аналогового выходного буфера и содержит программируемую логическую интегральную схему (далее - ПЛИС), предназначенную для управления цифровым выходным буфером. Вторая плата состоит из аналогового внешнего интерфейса, интерфейса с разъемом для подключения внешних датчиков, источников питания и содержит ПЛИС, предназначенную для выбора коэффициента усиления, настройки возбуждения, подключения внешних измерительных схем.
На модуле установлены два разъема: на верхней панели - разъем для подключения внешних датчиков, на противоположной стороне - разъем для подключения модуля к блоку базовому KAM/CHS.
На верхней панели модуля нанесено наименование модуля, на нижней -наименование и заводской номер модуля.
Модуль имеет 16 каналов для измерений напряжения переменного тока (далее -измерительные каналы), 16 каналов воспроизведения силы постоянного тока (тока возбуждения) или напряжения постоянного тока и 16 каналов воспроизведения силы постоянного тока (тока балансировки).
Принцип действия измерительного канала основан на усилении сигнала при помощи операционного усилителя с программируемым коэффициентом усиления (коэффициент усиления более 64 программируется для группы из шести каналов), фильтрации сигнала на выходе усилителя при помощи аналогового фильтра, преобразовании измеряемых значений напряжения в цифровой код при помощи 16-разрядного АЦП с максимальной частотой преобразования 25 кГц и фильтрации сигнала с выхода АЦП при помощи цифрового фильтра, состоящего из каскадно-включенных фильтров с конечной импульсной характеристикой («FIR») и бесконечной импульсной характеристикой («IIR»). В режиме работы «IIR» фильтр с конечной импульсной характеристикой отключается. Частота среза фильтров устанавливается пользователем. Каждый канал воспроизведения напряжения постоянного тока (силы постоянного тока) формирует симметричные напряжения постоянного тока (ток возбуждения) при помощи ЦАП и встроенного программно-переключаемого источника напряжения постоянного тока (силы постоянного тока). Каналы воспроизведения напряжения постоянного тока (силы постоянного тока) используются для питания внешних измерительных схем и при установке значений выходных параметров объединены в группы по 4 канала. Каждый канал воспроизведения силы постоянного тока с помощью ЦАП формирует ток балансировки для измерительных каналов и внутренне соединен с соответствующим инвертирующим входом измерительного канала. Канал воспроизведения силы постоянного тока (тока балансировки) внутренне соединен с соответствующим входом измерительного канала. Установка значения силы постоянного тока (тока балансировки) производится отдельно для каждого канала.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU. Модули КАО/АБС/134/В/ЮУ имеют различные типы входного разъема.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500 (или DAS Studio 3), устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 (или DAS Studio 3) предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 (или DAS Studio 3) идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки. Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 (или DAS Studio 3) и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программа управления и настройки KSM-500 или DAS Studio 3 |
| Номер версии (идентификационный номер) ПО | KSM-500.1.14 и выше или DAS Studio 3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики модулей приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон частот входного сигнала, Гц | от 0,5 до 25 • 103 |
| Диапазон измерений напряжения переменного тока, В | от - 10 до + 10 |
| Пределы допускаемой приведенной* погрешности измерений напряжения переменного тока, % | ±0,05 |
| Диапазон воспроизведения напряжения постоянного тока, В | от - 5,1 до + 5,1 |
| Пределы допускаемой приведенной* погрешности воспроизведения напряжения постоянного тока при значении сопротивления нагрузки 175 Ом, % | ±0,2 |
| Диапазон воспроизведения силы постоянного тока (тока балансировки), мкА | от - 100 до + 100 |
| Пределы допускаемой приведенной* погрешности воспроизведения силы постоянного тока (тока балансировки) при значении сопротивления нагрузки 175 Ом, % | ±0,5 |
| Потребляемая мощность, Вт, не более | 3,70 |
| Масса, кг, не более | 0,095 |
| Г абаритные размеры (длина х высота х глубина), мм, не более | 82х80х13,8 |
| Примечание - * Погрешности нормированы как приведенные к диапазону измерений, воспроизведения | |
| Температура окружающего воздуха, °C: - рабочие условия - предельные условия хранения | от - 40 до + 85 от - 55 до + 105 |
| Относительная влажность окружающего воздуха при значениях температуры до 60 °C, % | от 0 до 95 |
| Гармоническая вибрация: - диапазон частот, Гц - амплитуда ускорения, м/с (g), не более | от 10 до 2000 98 (10) |
| Широкополосная вибрация: а) - время воздействия в направлении каждой из координатных осей, минут, не более - спектральная плотность виброускорения, g2/^ - диапазон частот, Гц б) - время воздействия в направлении каждой из координатных осей, минут, не более - спектральная плотность виброускорения, g2/^ - диапазон частот, Гц | 60 от 0,04 до 0,2 от 15 до 2000 10 от 0,04 до 0,83 от 15 до 2000 |
| Механические удары многократного действия: а) - число ударов за 11 мс (по пилообразному закону) в направлении 3-х координатных осей, не более - максимальное ускорение, м/с2 (g) б) - число ударов за 6 мс (по пилообразному закону) в направлении 3-х координатных осей, не более - максимальное ускорение, м/с (g) | 12 980 (100) 12 2450 (250) |
| Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более | 161,7 (16,5) |
| Атмосферное давление, кПа | от 3,6 до 115 |
| Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин | 4,6 |
наносится в верхнем левом углу руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
В комплект поставки входят:
- модуль KAD/ADC/134/В/ШУ - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- ПО пользователя KSM-500 или DAS Studio 3 (по заказу) - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу 651-16-03 МП «Инструкция. Модули измерительные KAD/ADC/134/В/ЮУ. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
04.07.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- источник питания постоянного тока Б 5-75 (рег. № 21569-01);
- калибратор универсальный 9100 (рег. № 25985-09);
- мультиметр цифровой Fluke 8846A (рег. № 57943-14);
- магазин сопротивления Р4831-М1 (рег. № 48930-12).
Модули измерительные KAD/ADC/134/В/10V. Руководство по эксплуатации.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 30 А.
Техническая документация фирмы-изготовителя.
