| Номер в госреестре | 65234-16 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | AM91LW |
| Изготовитель | "Tokyo Keiso Co. Ltd.", Япония |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ротаметры AM91LW предназначены для измерений объемного расхода природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов (далее - газ) в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
По принципу действия ротаметры AM91LW относятся к расходомерам обтекания (постоянного перепада давления). Чувствительный элемент ротаметров (поплавок) воспринимает динамическое давление потока рабочей среды и перемещается под его воздействием, значение перемещения зависит от расхода.

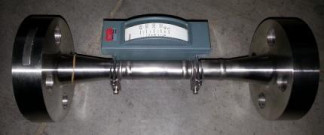

Ротаметры конструктивно выполнены в виде вертикально установленной конической трубки, внутри которой перемещается поплавок. Информация о высоте подъема поплавка с помощью индуктивно связанных катушек передается на отсчетное устройство стрелочного типа.
Присоединение к трубопроводу фланцевое. Элементы ротаметров AM91LW, соприкасающиеся с измеряемой средой, изготовлены из нержавеющей стали.
отсутствует.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода, мм | 50 |
| Диапазон измерений объемного расхода газа (при температуре 20 °С и давлении 101,325 кПа), м3/ч | от 3 до 30 |
| Пределы допускаемой приведенной к диапазону измерений погрешности, % | ±1,5 |
| Избыточное давление измеряемой среды, МПа | 1,6 |
| Температура измеряемой среды, °С | +40 |
| Температура окружающей среды, °С | от +5 до +50 |
| Относительная влажность воздуха, без конденсата, % | от 5 до 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры (ДхШхВ), мм, не более | 300x210x230 |
| Масса, кг, не более | 10 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта ротаметра печатным способом.
Таблица 2
| Наименование | Кол-во, шт. | Примечание |
| Ротаметр AM91LW | 3 | |
| Паспорт | 3 |
осуществляется по документу ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
- эталон единицы объемного (массового) расхода газа 1-го разряда по ГОСТ Р 8.6182014 в диапазоне от 0,01 до 7500 м3/ч, пределы допускаемой относительной погрешности измерений ±0,3%.
Знак поверки наносится в паспорт или свидетельство о поверке.
приведены в соответствующем разделе паспорта на ротаметр AM91LW.
ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки Техническая документация фирмы «Tokyo Keiso Co. Ltd», Япония
