| Номер в госреестре | 65235-16 |
| Наименование СИ | Ротаметр |
| Обозначение типа СИ | M-901 |
| Изготовитель | "Tokyo Keiso Co. Ltd.", Япония |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ротаметр M-901 предназначен для измерений объемного расхода азота в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
По принципу действия ротаметр M-901 относится к расходомерам обтекания (постоянного перепада давления). Чувствительный элемент ротаметра (поплавок) воспринимает динамическое давление потока рабочей среды и перемещается под его воздействием, значение перемещения зависит от расхода.

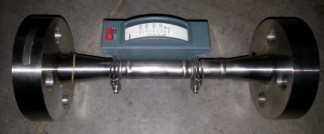

Ротаметр конструктивно выполнен в виде вертикально установленной конической трубки, внутри которой перемещается поплавок. Информация о высоте подъема поплавка с помощью индуктивно связанных катушек передается на отсчетное устройство стрелочного типа.
Присоединение к трубопроводу фланцевое. Элементы ротаметра M-901, соприкасающиеся с измеряемой средой, изготовлены из нержавеющей стали.
отсутствует.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода, мм | 20 |
| Диапазон измерений объемного расхода азота (при температуре 20 °С и давлении 101,325 кПа), м3/ч | от 0,4 до 4,0 |
| Пределы допускаемой приведенной к диапазону измерений по- | ±3 |
| грешности, % | |
| Избыточное давление измеряемой среды, МПа | 0,8 |
| Температура измеряемой среды, °С | +20 |
| Температура окружающей среды, °С | от +5 до +50 |
| Относительная влажность воздуха, без конденсата, % | от 5 до 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры (ДхШхВ), мм, не более | 260x210x230 |
| Масса, кг, не более | 2,5 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта ротаметра печатным способом.
Таблица 2
| Наименование | Кол-во, шт. | Примечание |
| Ротаметр М-901 | 1 | |
| Паспорт | 1 |
осуществляется по документу ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
- эталон единицы объемного (массового) расхода газа 1-го разряда по ГОСТ Р 8.6182014 в диапазоне от 0,01 до 7500 м /ч, пределы допускаемой относительной погрешности измерений ±0,3%.
Знак поверки наносится в паспорт или свидетельство о поверке.
приведены в соответствующем разделе паспорта на ротаметр M-901.
ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки Техническая документация фирмы «Tokyo Keiso Co. Ltd», Япония
