Назначение
Измерители-регистраторы ИС-203 (далее - приборы) предназначены для измерений температуры, сигналов электрического сопротивления (от термопреобразователей сопротивления по ГОСТ 6651-2009), аналоговых сигналов постоянного тока по ГОСТ 26.011-80 (от термопреобразователей с унифицированным выходным сигналом и других датчиков с выходом от 4 до 20 мА), и преобразования их в значения температуры или в другую физическую величину, а также регистрации измерительной информации в памяти прибора с последующей передачей ее на персональный компьютер (ПК) с целью визуализации в виде таблиц и графиков.
Описание
Принцип действия приборов основан на измерении и преобразовании сигналов, поступающих от первичных преобразователей температуры (термопреобразователей сопротивления по ГОСТ 6651-2009 и цифровых датчиков), термопреобразователей с унифицированным выходным сигналом и других датчиков с выходом от 4 до 20 мА.
Конструктивно приборы выпускаются в пластмассовых прямоугольных корпусах следующих модификаций:
- ИС-203.1.0, ИС-203.1.1 - без индикатора, со встроенным цифровым датчиком температуры, с USB-интерфейсом и внутренним питанием;

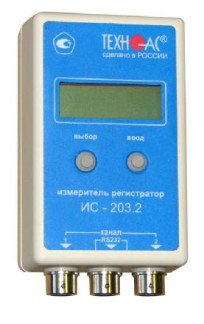

- ИС-203.2 - с жидкокристаллическим индикатором, двумя входами для подключения термопреобразователей сопротивления 50М, 100М, 50П, 100П, Pt50, Pt100 по ГОСТ 6651-2009, интерфейсом RS232, внутренним питанием;
- ИС-203.3, ИС-203.4 - со светодиодным индикатором, двумя (ИС-203.3) или четырьмя (ИС-203.4) входами для подключения термопреобразователей сопротивления с НСХ типов 50М, 100М, 50П, 100П, Pt50, Pt100 по ГОСТ 6651-2009 или термопреобразователей с унифицированным выходным сигналом постоянного тока и других датчиков с выходом от 4 до 20 мА, интерфейсом RS 485, внешним питанием.
На лицевой панели приборов расположены кнопки управления и индикатор (только для ИС-203.2, ИС-203.3, ИС-203.4). Разъемы для подключения первичных датчиков и цепей интерфейсной связи размещаются на боковых сторонах корпуса. Внутри корпуса расположены: контроллер, энергонезависимая память, часы реального времени и датчик температуры (только для ИС-203.1.0, ИС-203.1.1)
Подключение к ПК осуществляется: для ИС-203.1.0, ИС-203.1.1 кабелем USB AM-AM;
для ИС-203.2 кабелем ИС-203.2.02.010; для ИС-203.3, ИС-203.4 - при помощи преобразователя сигнала ПС-2. При подключении прибора к ПК, по команде пользователя данные считываются и сохраняются в памяти ПК. Пользовательские программы при считывании и сохранении не производят дополнительной обработки данных.
Приборы с внешним питанием (ИС-203.3, ИС-203.4) пломбируются, ограничивая доступ к одному из четырех винтов, скручивающих корпус прибора. У приборов с внутренним питанием (ИС-203.1.1 и ИС-203.2) пломбируется один из винтов защитной крышки, закрывающей плату внутри прибора.
Программное обеспечение
Комплект программного обеспечения (ПО) приборов включает в себя: внутреннее ПО (метрологически значимая часть) и внешнее ПО (метрологически незначимая часть).
Идентификационные данные внутреннего программного обеспечения приборов в зависимости от модификации приведены в таблицах 1 -3:
Таблица 1
|
Идентификационные данные внутреннего ПО приборов модификаций ИС-203.1.0, ИС-203.1.1
|
Значение
|
|
Идентификационное наименование ПО
|
ИС-203.1.Р0
|
|
Номер версии (идентификационный номер) ПО
|
01.00.03.23
|
|
Цифровой идентификатор программного обеспечения
|
-
|
Таблица 2
|
Идентификационные данные внутреннего ПО приборов модификации ИС-203.2
|
Значение
|
|
Идентификационное наименование ПО
|
ИС-203.2.Р0
|
|
Номер версии (идентификационный номер) ПО
|
02.00.03.07
|
|
Цифровой идентификатор программного обеспечения
|
-
|
|
Идентификационные данные внутреннего ПО приборов модификаций ИС-203.3, ИС-203.4
|
Значение
|
|
Идентификационное наименование ПО
|
ИС-203.3(4).Р0
|
|
Номер версии (идентификационный номер) ПО
|
01.00.05.02
|
|
Цифровой идентификатор программного обеспечения
|
-
|
Примечания к таблицам 1, 2, 3: и более поздние версии.
Встроенное ПО располагается во внутренней флэш-памяти микроконтроллера и защищено от считывания и модификации. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014: не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО устанавливается на ПК и включает в себя программу для настройки и считывания данных (Dispatcher103, Dispatcher201, Dispatcher203) и программу для работы приборов в режиме реального времени (TechnoGraphics). Данные программы позволяют осуществлять выбор типа датчика, интервала измерений, считывание данных и сохранение их в памяти ПК, а также проводить анализ данных, представленных в виде таблиц и графиков, и контролировать идентификационные данные встроенного ПО.
Технические характеристики
Метрологические и технические характеристики измерителей-регистраторов ИС-203 приведены в таблице 4.
Таблица 4
|
Наименование характеристики
|
Значение характеристики (в зависимости от модификации приборов)
|
|
ИС-
203.1.0
|
ИС-
203.1.1
|
ИС-203.2
|
ИС-
203.3
|
ИС-203.4
|
|
Количество каналов измерений
|
|
|
2
|
2
|
4
|
|
Тип индикатора
|
-
|
ЖКИ
|
СДИ
|
СДИ
|
|
Диапазон измерений температуры, °С
|
от - 30 до + 85
|
от - 50 до + 180 (от 39,23 до 88,52 (50М), от 78,46 до 177,04 (100м))
|
|
Диапазон измерений электрического сопротивления в температурном эквиваленте в зависимости от типа НСХ по ГОСТ 6651-2009, °С (Ом):
50М, 100М (а=0,00428 °С-1)
|
|
|
50П, 100П (а=0,00391 °С-1)
|
-
|
от - 50 до + 500 (от 40,00 до 141,93 (50П), от 80,00 до 283,85 (100П))
|
|
Pt50, Pt100 (а=0,00385 °С-1)
|
-
|
от - 50 до + 500 (от 40,15 до 140,49 (Pt50), от 80,31 до 280,98 (Pt100))
|
|
Пределы допускаемой основной абсолютной погрешности при измерении температуры, °С (Досн.абс)
|
±1,0
|
±2,0
|
±0,2
|
|
Разрешающая способность, °С
|
0,5
|
0,1
|
|
Диапазон измерений постоянного тока, мА
|
-
|
-
|
от 4 до 20
|
|
Пределы допускаемой основной приведенной погрешности при измерении постоянного тока, %
|
-
|
-
|
±0,25
|
|
Наименование характеристики
|
Значение характеристики (в зависимости от модификации приборов)
|
|
ИС- ИС-203.1.0 203.1.1
|
ИС-203.2
|
ИС-
ИС-203 4 203.3 203
|
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной (+ 20±5 °С), на каждые 10 °С (*)
|
-
|
±0,5'Досн.абс
|
|
Программируемый интервал между измерениями, с
|
от 2 до 86400
|
|
Номинальное значение напряжения питания постоянного тока, В
|
4,5
|
9
|
18
|
|
Г абаритные размеры, мм, не более
|
89x51x25
|
125x70x52
|
160x102x54
|
|
Масса, кг, не более
|
0,095
|
0,27
|
0,35
|
|
Тип интерфейса для связи с ПК
|
USB
|
RS232
|
RS485
|
|
Средняя наработка на отказ, ч, не менее
|
50000
|
|
Средний срок службы, лет, не менее
|
7
|
|
Рабочие условия эксплуатации:
- диапазон температур окружающей среды, °С
- относительная влажность воздуха, %
|
от - 30 до + 85;
не более 80 (при температуре + 35 °С)
|
от - 20 до + 50;
не более 90
|
от - 30 до + 50;
не более 90
|
Примечание к таблице 4:
- для приборов ИС-203.1.0, ИС-203.1.1 отсутствует дополнительная погрешность.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации и на наклейку, размещенную на корпусе прибора, типографским способом.
Комплектность
Комплектность прибора приведена в таблице 5. Таблица 5
|
Обозначение
|
Наименование
|
Кол-во
|
Примечание
|
|
ИС-203.Х
|
Измеритель-регистратор
|
1 шт.
|
Модификация - в соответствии с заказом
|
|
ИС-203.Х.00.000 РЭ
|
Руководство по эксплуатации, паспорт
|
1 экз.
|
В зависимости от модификации
|
|
-
|
Методика поверки
|
1 экз.
|
-
|
|
СОД 203
|
CD с программным обеспечением
|
1 шт.
|
-
|
|
-
|
Комплект элементов питания
|
1 шт.
|
В зависимости от модификации
|
|
БПС 24-0,3
|
Блок питания
|
1 шт.
|
Для ИС-203.3 и ИС-203.4
|
|
ИС-203.2.02.010
|
Кабель для подключения к компьютеру
|
1 шт.
|
Для ИС-203.2
|
|
USB AM-AM
|
Кабель для подключения к компьютеру
|
1 шт.
|
Для ИС-203.1 по дополнительному заказу
|
|
РС-1
|
Разветвитель сети
|
1 шт.
|
Для ИС-203.3 и ИС-203.4 по дополнительному заказу
|
|
ПС-2
|
Преобразователь сигнала USB/RS485
|
1 шт.
|
|
МВП
|
Модуль внешней памяти USB/RS485
|
1 шт
|
|
ИС-203.00.000 УП
|
Упаковка
|
1 шт.
|
-
|
Поверка
осуществляется в соответствии с документом МП 65244-16 «Измерители-регистраторы ИС-203. Методика поверки», утвержденным ФГУП «ВНИИМС» 29.03.2016 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный ПТСВ-1-2, эталонный 3-го разряда (по ГОСТ 8.558-2009), диапазон измеряемых температур от - 50 до + 450 °С;
- многоканальный прецизионный измеритель/регулятор температуры МИТ 8.02 (регистрационный № 19736-11);
- калибратор-измеритель унифицированных сигналов «ИКСУ-260» (регистрационный № 35062-07);
- мера электрического сопротивления постоянного тока многозначная МС3070 (регистрационный № 50281-12).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации ИС-203.Х.00.000 РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ТУ 4226-029-42290839-2005 Измерители-регистраторы ИС-203. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
