Государственный реестр средств измерений

Титраторы 917 Coulometer и 851 Titrando, 65245-16

65245-16
Титраторы модификаций 917 Coulometer и 851 Titrando предназначены для измерения содержания массовой доли воды в жидких, твердых и газообразных веществах.
Карточка СИ
Номер в госреестре 65245-16
Наименование СИ Титраторы
Обозначение типа СИ 917 Coulometer и 851 Titrando
Изготовитель "Metrohm AG", Швейцария
Год регистрации 2016
Срок свидетельства 16.09.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Титраторы модификаций 917 Coulometer и 851 Titrando предназначены для измерения содержания массовой доли воды в жидких, твердых и газообразных веществах.

Описание

Принцип действия титраторов модификаций 917 Coulometer и 851 Titrando основан на измерении содержания влаги по методу Карла Фишера.

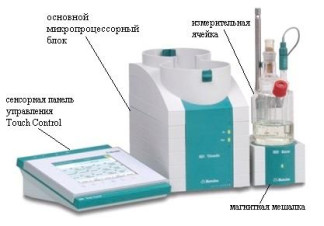

Титраторы модификации 917 Coulometer состоят из микропроцессорного блока со встроенной сенсорной панелью управления, встроенной магнитной мешалки, измерительной ячейки, встроенного насоса для смены реактивов. Титраторы модификации 851 Titrando состоят из основного микропроцессорного блока, сенсорной панели управления Touch Control, магнитной мешалки и измерительной ячейки. (Рис.1 и 2). Измерительная ячейка содержит электроды: измерительный и генерирующий свободный йод. Титраторы модификации 851 Titrando управляются либо с помощью сенсорной панели управления Touch Control, либо с компьютера через USB порт с использованием программного обеспечения. Титраторы модификации 917 Coulometer управляются со встроенной сенсорной панели с возможностью подключения программного обеспечения для обработки полученных данных.

Обе модификации оснащены стандартными интерфейсами USB для подключения считывателя штрих-кодов, принтера, электронных весов, запоминающих устройств. Предусмотрен разъем Ethernet для подключения к сети интернет, подключения внешних устройств. Титратор модификации 851 Titrando включает четыре, а модификации 917 Coulometer два разъема MSB для подключения периферийного оборудования (внешние мешалки, дозирующие устройства, устройства для полностью автоматической смены реактивов).

Титрование выполняется автоматически. Режимные параметры, способы обработки задаются с сенсорной панели или с помощью компьютера. Отображение заданных параметров, текущих результатов измерения и результатов измерений обеспечивается или сенсорной панелью управления Touch Control, или внешним персональным компьютером (в зависимости от комплектации). Полученные результаты могут быть сохранены в памяти, протоколы измерений могут быть распечатаны.

Программное обеспечение

Титраторы модификаций 917 Coulometer и 851 Titrando оснащены специально разработанным программным обеспечением, которое применяется для управления титраторами и сбора данных, а также для полной автоматизации процессов, вплоть до систем "клиент-сервер". Для модификации 917 Coulometer предусмотрено встроенное программное обеспечение, а для модификации 851 Titrando программное обеспечение встроенное в подключаемую сенсорную панель управления Touch Control, либо устанавливаемое на отдельный ПК (в зависимости от комплектации).

Таблица 1 Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

модификации 917 Coulometer

модификации 851 Titrando

Компьютерное

управление

Идентификационное наименование ПО

917 KF Ti-Touch

Touch Contol

Tiamo

Номер версии (идентификационный номер ПО)

5.917.0010 и выше

5.900.0010 и выше

Tiamo 2.0 и выше

Цифровой идентификатор ПО

отсутствует/ не применяется

Конструкция СИ исключает возможность несанкционированного влияния на ПО титраторов и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики титраторов модификаций 917 Coulometer и 851 Titrando приведены в таблице 2.

Таблица 2 Метрологические и технические характеристики титраторов мод. 917 Coulometer и 851 Titrando

Наименование характеристики

917 Coulometer

851 Titrando

Диапазон измерений

-    массы воды в образце, мг

-    массовой доли воды, %

от 0,01 до 200 от 0,001 до 100

Пределы допускаемой относительной погрешности, %

±3,0

Предел допускаемого среднего квадратического отклонения, %

0,015

Условия эксплуатации:

Диапазон температур окружающего воздуха

-    при эксплуатации

-    при хранении

-    при транспортировке

*При относительной влажности воздуха, %, не более

от +5 до +45* от -20 до +60 от -40 до +60 85

Напряжение питания, В

220+22

Частота питающей сети, Гц

50±1, 60±1

Потребляемая мощность Вт, не более

45

45

Габаритные размеры титратора (ДхШ*В), мм, не более

195 x 235 x 450

Г абаритные размеры основного микропроцессорного блока (ДхШ^В), мм, не более

145 x 450 x 240

Масса, кг, не более

6,1

3,0

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус приборов в виде голографической наклейки.

Комплектность

В комплект поставки титраторов входят

Титратор

1 шт. (модификация по заказу)

Кабель сетевого питания

1 шт.

Контроллер для управления Touch Control

1 шт.

Магнитная мешалка

1 шт.

Г енераторный электрод

1 шт.

Двойной платиновый электрод

1 шт.

Кабель для двойного платинового электрода

1 шт.

Кабель для генерирующего электрода

1 шт.

Ячейка для титрования

1 шт.

Руководство по эксплуатации на русском языке

1 шт.

Методика поверки РТ-МП-3195-448-2016

1 шт.

Поверка

осуществляется по документу РТ-МП-3195-448-2016 «Титраторы модификаций 851 Titrando и 917 Coulometer. Методика поверки», утверждённому ФБУ «Ростест-Москва»

01 июня 2016 года.

Основные средства поверки:

-    весы неавтоматического действия лабораторные класса точности специальный по ГОСТ OIML R 76-1-2011 с пределом взвешивания 200 г;

-    ГСО 9233-2008 «Стандартный образец массовой концентрации воды в органической жидкости (MT-HWS-1.0)».

Сведения о методах измерений

ГОСТ 24614-81 " Жидкости и газы, не взаимодействующие с реактивом Фишера. Кулонометрический метод определения воды"

ГОСТ 14870-77 "Продукты химические. Методы определения воды"

3 Руководства по эксплуатации на титраторы модификаций 917 Coulometer и 851 Titrando.

Нормативные документы

ГОСТ 22729-84 Анализаторы жидкости ГСП. Общие технические условия МИ 2639-2001 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и растворах Техническая документация “Metrohm AG”, Швейцария.
