| Номер в госреестре | 65246-16 |
| Наименование СИ | Плиты поверочные и разметочные |
| Обозначение типа СИ | 107 G |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Плиты поверочные и разметочные 107 G (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей и средств измерений, а также для разметки и притирки прецизионных деталей.

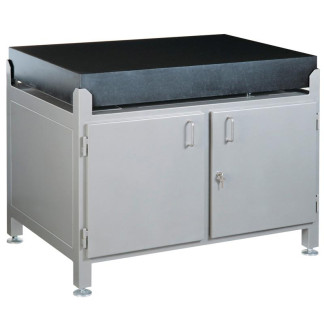

Плита представляет собой плиту прямоугольного сечения, изготовленную из отборного мелкозернистого черного гранита. Рабочая плоскость плиты притерта и имеет матовую поверхность.
У плит с размерами 1000 мм включительно и менее имеются три опорные точки, а у плит размерами свыше 1000 мм во избежание опрокидывания не менее пяти опорных точек.
Плиты изготавливаются 00, 0 и 1 классов точности и различных типоразмеров.
| Размеры плиты, мм | Допускаемое отклонение от плоскостности при температуре (20±3) °С, мкм, не более, для классов точности | Масса, кг | ||||
| длина | ширина | высота | 00 | 0 | 1 | |
| 400 | 250 | 60 | 2,8 | 5,6 | 14,0 | 18 |
| 400 | 400 | 60 | 2,8 | 5,6 | 14,0 | 29 |
| 630 | 400 | 80 | 3,3 | 6,5 | 16,3 | 60 |
| 630 | 630 | 80 | 3,3 | 6,5 | 16,3 | 95 |
| 800 | 500 | 100 | 3,6 | 7,2 | 18,0 | 120 |
| 1000 | 630 | 100 | 4,0 | 8,0 | 20,0 | 190 |
| 1200 | 800 | 150 | 4,4 | 8,8 | 22,0 | 432 |
| 1500 | 1000 | 150 | 5,0 | 10,0 | 25,0 | 675 |
| 2000 | 1000 | 200 | 6,0 | 12,0 | 30,0 | 1200 |
Таблица 2. Шероховатость рабочих поверхностей
| Размеры плит, мм | Параметр шероховатости Ra рабочих поверхностей, мкм, не более, плит классов точности | |||
| длина | ширина | 00 | 0 | 1 |
| 400 | 250 | 0,32 | 0,32 | 0,63 |
| 400 | 400 | |||
| 630 | 400 | |||
| 630 | 630 | |||
| 800 | 500 | |||
| 1000 | 630 | 1,25 | ||
| 1200 | 800 | |||
| 1500 | 1000 | |||
| 2000 | 1000 | |||
Шероховатость боковых поверхностей плит Ra < 2,5 мкм.
Допуски перпендикулярности боковых поверхностей к рабочей поверхности и боковых поверхностей плит между собой не превышают 12-й степени точности по ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения».
Средний срок службы, лет, не менее 10.
Диапазон рабочих температур, °С от + 15 до + 25.
Относительная влажность воздуха, %, не более 80.
наносят на титульный лист паспорта плит типографским способом и на нерабочую поверхность плиты методом наклейки.
Таблица 3. Комплектность средства измерений
| Наименование | Количество |
| Плита | 1 шт. |
| Транспортная упаковка | 1 шт. |
| Тумба (по дополнительному заказу) | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке «Плиты поверочные и разметочные 107 G. Методика поверки», утвержденным ФГУП «ВНИИМС» 02 июня 2015 г.
Основные средства поверки:
для плит классов точности 00 и 0:
- автоколлиматор АКУ-0,2 (регистрационный номер в Федеральном информационном фонде 10714-86);
для плит класса точности 1:
- автоколлиматор АКУ-0,5 или АКУ-1 (регистрационный номер в Федеральном информационном фонде 10714-86).
Знак поверки в виде голографической наклейки и/или в виде оттиска клейма поверителя наносятся на свидетельство о поверке.
Метод измерений приведен в разделе «Заметки по эксплуатации, порядок работы, поверка» паспорта плит.
ГОСТ 8.420-2002 «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности».
Техническая документация фирмы Mahr GmbH, Германия.
| Зарегистрировано поверок | 377 |
| Поверителей | 44 |
| Актуальность данных | 16.09.2024 |
