Анализаторы электрических цепей ZVA с опцией K30, 65247-16

Анализаторы электрических цепей серии ZVA с опцией K30 (далее - анализаторы) предназначены для измерений коэффициента шума активных четырехполюсных устройств, а также для измерений комплексных S-параметров двух- и четырехполюсных устройств.
Карточка СИ
Номер в госреестре 65247-16
Наименование СИ Анализаторы электрических цепей
Обозначение типа СИ ZVA с опцией K30
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации 2016
Срок свидетельства 16.09.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы электрических цепей серии ZVA с опцией K30 (далее - анализаторы) предназначены для измерений коэффициента шума активных четырехполюсных устройств, а также для измерений комплексных S-параметров двух- и четырехполюсных устройств.

Описание

Принцип измерения коэффициента шума основан на измерении спектральной плотности мощности шумового радиоизлучения на выходе четырехполюсного устройства, приведенной к его входу и выраженной в масштабе единиц кТ0, где к=1,3810~ Вт/(Гц град) - постоянная Больцмана, а Т0 = 293 K.

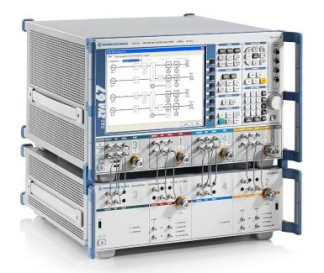

В состав анализатора входят: генераторы качающейся частоты (ГКЧ), супергетеродин-ные приемники, рефлектометры, а также блок расширения. ГКЧ предназначен для формирования высокостабильных по амплитуде сигналов в полосе частот: для ZVA 24 - от 10 МГц до 24 ГГц, для ZVA 40 - от 10 МГц до 40 ГГц, для ZVA 50 от 10 МГц до 50 ГГц. Блок расширения представляет собой малошумящий усилитель и используется для увеличения чувствительности при измерении коэффициента шума.

Конструктивно анализатор выполнен в виде двух блоков, сопряженных перемычками и кабелями.

Модели анализаторов ZVA 24/40/50 отличаются количеством портов и диапазоном частот. Для измерения коэффициента шума применяются следующие опции (7 штук.):

1. - 3. ZVAX-TRM24/40/50 - блок расширения до 24/40/50 ГГц;

4.    ZVAX-B32 - малошумящий усилитель;

5.    ZVA-B16 - прямой доступ к приемникам;

6.    ZVA-B21 - аттенюатор ГКЧ;

7.    ZVA-K30 - измерение коэффициента шума.

Для калибровки анализаторов при измерении коэффициента шума применяются следующие средства измерения в количестве 6 штук:

1. - 3. ZV-Z235/229/224 - наборы мер коэффициентов передачи и отражения до 24/40/50 ГГц;

4. - 5. NRP-Z31/56 - ваттметры поглощаемой мощности СВЧ до 24/50 ГГц;

6. NRP-Z55 - преобразователь измерительный до 40 ГГц.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW ZVA

Номер версии (идентификационный номер) ПО

Версия 3.60 и выше

Цифровой идентификатор ПО

-

ПО обеспечение реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Наименование характеристики

Значение характеристики

Диапазон рабочих частот, МГц:

ZVA24

от 10 до 24000

ZVA40

от 10 до 40000

ZVA50

от 10 до 50000

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±8 10-6

Диапазон измерений коэффициентов шума Кш, дБ

от 1 до 20

Диапазон измерений коэффициентов усиления, дБ

от 0,7 до 20 ГГц

от 10 до 60

от 20 до 40 ГГц

от 10 до 60

от 40 до 50 ГГц

от 20 до 60

Пределы допускаемой абсолютной погрешности измерений Кш, дБ (для устройств с КСВН не более 2 и градиентом Кш не более 0,3 дБ/100 МГц)

от 0,7 до 20 ГГц

±0,4

от 20 до 50 ГГц

±0,6

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

220±22

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 25 °С, %, не более

-    атмосферное давление, кПа

от 5 до 40 90

от 84 до 106,7

Габаритные размеры (длина х ширина х высота), мм, не более:

-    анализатор

-    блок расширения

465x286x495

465х154х495

Масса, кг, не более:

-    анализатор

-    блок расширения

25

9

Знак утверждения типа

наносится типографским способом на титульный лист технической документации фирмы-изготовителя и в виде голографической наклейки на лицевую поверхность анализатора.

Комплектность средств измерений

В комплект поставки входят: анализаторы электрических цепей (ZVA-24/40/50); опции к анализаторам (B16/B21/K30), блоки расширения (ZVAX-TRM24/40/50), опции к блокам расширения (ZVAX-B32), наборы мер коэффициентов передачи и отражения (ZV-Z235/229/224), ваттметры поглощаемой мощности СВЧ (NRP-Z31/56) - по отдельному заказу, преобразователь измерительный (NRP-Z55) - по отдельному заказу, ЗИП, руководство по эксплуатации, методика поверки, паспорт.

Поверка

осуществляется в соответствии с документом 651-16-07 МП«Анализаторы электрических цепей серии ZVA с опцией K30. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 20 июля 2016 г. Знак поверки наносится на свидетельство о поверке и на лицевую поверхность анализатора в виде наклейки или оттиска поверительного клейма.

Основные средства поверки:

-    стандарт частоты рубидиевый FS 725 (рег. № 31222-06);

-    частотомер электронно-счетный 548B (рег. № 35428-07): диапазон частот от 10 Гц до 110 ГГц, пределы допускаемой относительной погрешности измерений частоты ±1 • 10-6;

-    анализатор сигналов N9030A (рег. № 51073-12);

-    наборы мер коэффициентов передачи и отражения ZV-Z229 (рег. № 56592-14);

-    наборы мер коэффициентов передачи и отражения ZV-Z224 (рег. № 52112-12);

-    ваттметры поглощаемой мощности СВЧ NRP-Z31/56 (рег. № 43642-10);

-    преобразователь измерительный NRP-Z55 (рег. № 37008-08);

-    анализатор цепей векторный E8363B (рег. № 37176-08);

-    генератор шума 346A (рег. №37179-08);

-    аттенюатор программируемый ВМ-577А (рег. № 10040-85): диапазон установки ослабления от 0 до 125 дБ, пределы допускаемой погрешности установки ослабления ±0,15 дБ - 2 шт.

Сведения о методах измерений

Анализаторы электрических цепей серии ZVA с опцией К30. Руководство по эксплуатации.

Нормативные документы

ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц.

ГОСТ Р 8.860-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц.

ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц.

ГОСТ Р 8.617-2006 ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 53,57 ГГц.

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Техническая документация фирмы-изготовителя.
