Государственный реестр средств измерений

Автоматизированная измерительная система V93000, 65248-16

65248-16
Автоматизированная измерительная система V93000 (далее-система) предназначена для воспроизведения, измерений напряжения и силы постоянного тока, частоты следования прямоугольных импульсов при функциональном и параметрическом контроле микросхем с числом выводов до 1024 с рабочей частотой следования сигналов до 1600 воздействий и/или измерений в секунду и применяется для выходного контроля параметров и правильности функционирования микросхем.
Карточка СИ
Номер в госреестре 65248-16
Наименование СИ Автоматизированная измерительная система
Обозначение типа СИ V93000
Изготовитель "Advantest Corporation", Япония
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Автоматизированная измерительная система V93000 (далее-система) предназначена для воспроизведения, измерений напряжения и силы постоянного тока, частоты следования прямоугольных импульсов при функциональном и параметрическом контроле микросхем с числом выводов до 1024 с рабочей частотой следования сигналов до 1600 воздействий и/или измерений в секунду и применяется для выходного контроля параметров и правильности функционирования микросхем.

Описание

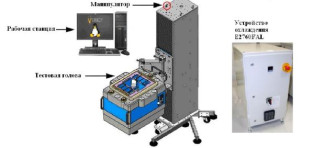

Конструктивно система выполнена в виде измерительного блока (тестовая голова), манипулятора, устройства охлаждения, рабочей станции (управляющей ПЭВМ) состоящей из монитора и процессорного блока. В состав измерительного блока входят измерители параметров, высокоточный измеритель параметров, источники питания, генератор тестовой последовательности, коммутационные устройства.

Принцип действия системы основан на подаче необходимых воздействий на объект контроля и измерений параметров ответных реакций объекта с помощью измерителей параметров.

При функциональном контроле на тестируемую микросхему подаётся входной набор сигналов, при этом выходной набор сигналов от тестируемой микросхемы сравнивается с ожидаемым набором сигналов. Формирование входного набора сигналов производиться генератором тестовой последовательности. Выходной набор сигналов преобразуется компараторами в цифровой код.

Для проведения параметрического контроля используются измерители параметров или высокоточный измеритель параметров. При проведении параметрического контроля измерители параметров (высокоточный измеритель параметров) работают в режиме воспроизведения напряжения и измерения силы тока или в режиме воспроизведения силы тока и измерения напряжения.

Питание тестируемых микросхем осуществляется с помощью измерительных источников питания.

Места размещения наклеек для пломбировки от несанкционированного доступа расположены на задних винтах крепления левой крышки процессорного блока рабочей станции.

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой системы.

ПО работает под управлением операционной системы «Red Hat Enterprise Linux 7» Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1- Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SmarTest 64

Номер версии (идентификационный номер) ПО

не ниже 7.2.2.1 (Т)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления идентификатора ПО

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики системы приведены в таблицах 2-5.

Таблица 2 - Характеристики системы при функциональном контроле

Параметр

Значение

Диапазон воспроизводимых (измеряемых) напряжений постоянного тока, В

-    стандартный режим

-    высоковольтный режим

от - 1,5 до + 6,5 от - 3,0 до + 13,4

Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока, мВ

±5

Диапазон воспроизводимой (измеряемой) силы постоянного электрического тока, мА

от 0 до 25

Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока, мкА

±(0,01 I + 75), где I - значение силы постоянного тока, мкА

Диапазон установки частоты следования импульсов, МГц:

-    380 каналов

-    4 канала

от 0,016 до 50 от 0,016 до 100

Пределы допускаемой относительной погрешности установки частоты следования импульсов, %

±0,0015

Таблица 3 - Характеристики системы при параметрическом контроле

Параметр

Значение

Диапазон воспроизведения и измерений напряжения постоянного тока измерителями параметров, В

от - 2,0 до + 6,5

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока измерителями параметров, мВ

±(3 + VR), где Ia - сила тока в цепи, мА

R=0,5 Ом

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока измерителями параметров, мВ

±(0,005-Иизм + 5 +VR), где иизм - измеряемое напряжение, мВ

Ia - сила тока, мА R=0,5 Ом

Диапазон измерений и воспроизведения силы постоянного тока измерителями параметров, мА

от 1 10-5 до 40

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока измерителями параметров, в зависимости от диапазона, мкА:

±40 мА ±1 мА ±100 мкА ±10 мкА ±2 мкА

±(0,005Тизм + 50) ±(0,005Тизм + 1,25) ±(0,005ТЮм + 0,2) ±(0,005ТЮм + 0,05) ±(0,005 1изм + 0,01), где 1изм - измеряемая сила тока, мкА

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока измерителями параметров, в зависимости от диапазона, мкА:

±40 мА ±1 мА ±100 мкА ±10 мкА ±2 мкА

±(0,002 1в + 50) ±(0,005Тв + 5)

±(0,005 IB + 0,5)

±(0,005 IB + 0,1)

±(0,005 1в + 0,04), где 1в - воспроизводимая сила тока, мкА

Диапазон воспроизведения и измерений напряжения постоянного тока высокоточными измерителями параметров, В

от - 5,0 до + 8,0

Пределы допускаемой абсолютной погрешности воспроизведения и измерений напряжения постоянного тока высокоточными измерителями параметров, мВ

±(2 + Ia'R),

где Ia - сила протекающего тока R=0,5 Ом

Диапазон измерений и воспроизведения силы постоянного тока высокоточными измерителями параметров, мА

от 210-5 до 200

Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока высокоточными измерителями параметров, в зависимости от диапазона, мкА: ±200 мА ±5 мА ±200 мкА ±5 мкА

±(0,001-1 + 200) ±(0,0011 + 10) ±(0,0011 + 0,2) ±(0,0011 + 0,010),

где I -сила тока, мкА

Диапазон воспроизведений и измерений напряжения постоянного тока источниками питания, В

от - 2,5 до + 7,0

Пределы допускаемой абсолютной погрешности воспроизведения и измерений напряжения постоянного тока источниками питания, мВ

±3

Диапазон воспроизведения силы постоянного тока источниками питания, мА

от 0,0025 до 1000

Диапазон воспроизведения силы постоянного тока при объе

динении n каналов источника питания, мА

от 200 до 8000

где n - количество объединенных каналов (от 1 до 8)

Пределы допускаемой абсолютной погрешности воспроизве

дения силы постоянного тока источниками питания, в зависи

мости от диапазона, мА:

от 200 мА до 1,0 A

от - 30 до + 50

от 40 до 200 мА

от - 6 до + 10

от 20 до 100 мА

от - 3 до + 5

от 5 до 25 мА

от - 0,75 до

+ 1,25

от 2,5 до12,5 мА

от - 0,38 до

+ 0,63

от 500 мкА до 2,5 мА

от - 0,075 до

+ 0,125

от 250 мкА до 1,25 мА

от - 0,038 до

+ 0,063

от 50 до 250 мкА

от - 0,0075 до

+ 0,0125

от 25 до 125 мкА

от - 0,0038 до

+ 0,0063

от 5 до 25 мкА

от - 0,00075 до

+ 0,00125

от 2,5 до 12,5 мкА

от - 0,00038 до

+ 0,00063

Пределы допускаемой абсолютной погрешности воспроизве

дения силы постоянного тока источниками питания при объе

диненных n каналах, %

от - 3 до + 5

Диапазон измерений силы постоянного тока источниками пи

тания в диапазоне напряжений до 2,5 В, мА

от 0,0025 до 1000

Верхний предел измерений силы постоянного тока при объе

динении n каналов источника питания, А

8,0

где n - количество объединенных каналов (от 1 до 8)

Пределы допускаемой абсолютной погрешности измерений

силы постоянного тока источниками питания в зависимости от

диапазона, мА:

±1,0 А

±(0,0011изм + 1)

±200 мА

±(0,001-1изм + 0,25)

±100 мА

±(0,001-1изм + 0,25)

±25 мА

±(0,0011изм + 0,025)

±12,5 мА

±(0,0011изм + 0,025)

±2,5 мА

±(0,0011изм + 0,0025)

±1,25 мА

±(0,0011изм + 0,0025)

±250 мкА

±(0,0011изм + 0,00025)

±125 мкА

±(0,0011изм + 0,00025)

±25 мкА

±(0,002 1изм + 0,00005)

±12,5 мкА

±(0,002 1изм + 0,00005),

где I -сила тока, мА

Продолжение таблицы 3_

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока источниками питания при объединенных n каналах, мА ±(8 +0,001Тизм ) __где I -сила тока, мА

Таблица 4 - Технические характеристики системы

Напряжение питания от сети переменного тока частотой

(50±1) Гц, В:

рабочая станция (ПЭВМ)

220 ±22

измерительный блок с манипулятором

220 ±22

система охлаждения

220 ±22

Рабочие условия эксплуатации:

о/'ч

- температура окружающего воздуха, С

от 20 до 30

- относительная влажность воздуха при температуре 30 оС, %

до 70

Таблица 5 - Габаритные размеры и масса составных частей системы

Наименование составной части

Габаритные размеры (длина х ширина х высота), мм, не более

Масса, кг, не более

Измерительный блок с манипулятором системы V93000

1320х1800х1850

640

Система охлаждения

240 х 680 х 445

40

Рабочая станция:

-    процессорный блок

-    монитор

180 х500 х450 560 х 250 х 570

20

11

Знак утверждения типа

наносится на лицевую панель процессорного блока рабочей станции в виде наклейки и на титульные листы эксплуатационной документации типографским методом.

Комплектность

Комплектность системы приведена в таблице 6.

Таблица 6 - Комплектность системы

Наименование

Количество, шт.

1 Автоматизированная измерительная система V93000 в составе:

1

1.1 Измерительный блок с манипулятором

1

1.2 Устройство охлаждения

1

1.3 Рабочая станция

1

2 Руководство по эксплуатации

1

3 Методика поверки 651-16-21

1

Поверка

осуществляется по документу 651-16-21 «Инструкция. Автоматизированные измерительные системы V93000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 8 июля 2016 г. Основные средства поверки:

-    частотомер электронно-счетный 53131, рег. № 26211-03;

-    мультиметр 3458А, рег. № 25900-03;

-    источник питания постоянного тока Agilent 6624A, рег.№ 39239-08;

-    источник питания постоянного тока Agilent 6654A, рег.№ 38426-08.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Сведения о методах измерений

Автоматизированная измерительная система V93000. Руководство по эксплуатации.

Нормативные документы

Техническая документация фирмы-изготовителя.

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 22.11.2024
