| Номер в госреестре | 65249-16 |
| Наименование СИ | Амперметры и вольтметры аналоговые |
| Обозначение типа СИ | EQ48/72/96/144 |
| Изготовитель | "Ziegler Instruments", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Амперметры и вольтметры аналоговые EQ48/72/96/144 (далее по тексту -амперметры и вольтметры EQ) предназначены для измерения силы и напряжения переменного тока в однофазных электрических цепях.
Амперметры и вольтметры EQ относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения.
Амперметры и вольтметры EQ являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют действующему значению тока или напряжения.

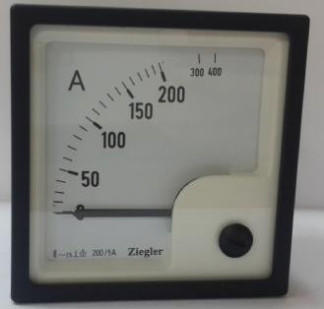

Амперметры и вольтметры EQ имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля - механический.
Амперметры EQ могут включаться в цепь непосредственно (сила тока до 5 А) и через трансформаторы тока с вторичными токами 1 и 5 А. Вольтметры EQ могут включаться в цепь непосредственно и через трансформаторы напряжения с вторичными напряжениями 100 и 110 В.
Конструктивно амперметры и вольтметры EQ выполнены в диэлектрических пластиковых корпусах. Шкалы амперметров и вольтметров EQ являются сменными и имеют различный диапазон измерений. Амперметры и вольтметры EQ щитового крепления.
Обозначение модификаций и основные метрологические и технические характеристики амперметров и вольтметров EQ приведены в таблицах 1 и 2.
Таблица 1 - Метрологические и технические характеристики амперметров и вольтметров EQ
| Характеристика | Значение |
| Диапазоны измерений силы переменного тока амперметров EQ | |
| в диапазоне частот от 45 до 65 Гц, А: | |
| - непосредственного включения | От 0 до 0,1 |
| От 0 до 0,15 | |
| От 0 до 0,25 | |
| От 0 до 0,4 | |
| От 0 до 0,6 | |
| От 0 до 1 | |
| От 0 до 1,5 | |
| От 0 до 2,5 | |
| От 0 до 4 | |
| От 0 до 5 | |
| - трансформаторного включения с номинальным значением | От 0 до 6 |
| тока вторичной обмотки 1 и 5 А | От 0 до 10 |
| От 0 до 15 | |
| От 0 до 25 | |
| От 0 до 40 | |
| От 0 до 50 | |
| ОТ 0 до 60 | |
| От 0 до 100 | |
| От 0 до 200 | |
| От 0 до 250 | |
| Диапазоны измерений напряжения переменного тока вольтметров EQ в диапазоне частот от 45 до 65 Гц, В: | От 0 до 6 От 0 до 10 От 0 до 15 От 0 до 25 От 0 до 40 От 0 до 60 От 0 до 100 От 0 до 120 От 0 до 132 От 0 до 150 От 0 до 200 От 0 до 250 От 0 до 300 От 0 до 400 От 0 до 500 От 0 до 600 От 0 до 750 (кроме EQ48) |
| Класс точности | 1,5 |
| Номинальное рабочее напряжение при измерении силы и напряжения переменного тока, В: - для EQ48 - для EQ72, EQ96, EQ144 | 300 600 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % | ±0,75 |
| Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более | 1,5 |
| Время успокоения, с, не более | 6 |
| Потребляемая мощность, не более, ВА: - вольтметры EQ - амперметры EQ с диапазоном до 15 А включительно - амперметры EQ с диапазоном более 15 А | ,5 ,5 ,8 ^ о" о" |
| Допустимая длительная перегрузка (не более 2 ч) | 120 % от конечного значения диапазона измерений |
| Сопротивление изоляции, МОм, не менее | 40 |
| Группа механического исполнения по ГОСТ 22261-94 | 5 |
| Средняя наработка на отказ, ч | 65 000 |
| Средний срок службы, лет, не менее | 20 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23±2 От 30 до 80 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, % | От - 10 до + 55 85 |
| Степень защиты по ГОСТ 14254-96: - для корпуса - для клемм | IP50, IP52 или IP54 IP20 |
Примечание - Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий составляет ±0,75 %._
Таблица 2
| Модификации | EQ48 | EQ72 | EQ96 | EQ144 |
| Длина шкалы, мм | 41 | 63 | 97 | 146 |
| Г абаритные размеры (длина х высота х ширина) , мм, не более | 48x48x81 | 72x72x75 | 96x96x75 | 144x144x75 |
| Масса, кг, не более | 0,10 | 0,16 | 0,20 | 0,40 |
Знак утверждения типа наносится на корпус (шильдик) амперметров и вольтметров EQ в виде наклейки и типографским способом титульный лист руководства по эксплуатации.
Комплектность
Комплектность амперметров и вольтметров EQ представлена в таблице 3.
Таблица 3
| Наименование | Количество |
| Амперметр или вольтметр аналоговый EQ48/72/96/144 | 1 шт. |
| Руководство по эксплуатации 4223-001-7ВВ-2016 РЭ | 1 экз. |
| Паспорт 4223 -001-7ВВ-2016 ПС | 1 экз. |
| Упаковочная коробка | 1 шт. |
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное оборудование, необходимое для поверки:
- Калибратор универсальный 9100Е (Госреестр № 25985-09)
Сведения отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
Документация фирмы-изготовителя.
