| Номер в госреестре | 65250-16 |
| Наименование СИ | Анализаторы общей серы в нефтепродуктах промышленные |
| Обозначение типа СИ | C6200S |
| Изготовитель | "Antek/PAC L.P.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общей серы в нефтепродуктах промышленные C6200S (далее -анализаторы) предназначены для измерений массовой доли серы в нефтепродуктах: бензине, дизельном топливе, реактивном топливе, керосине, сжиженных и углеводородных газах.
Принцип действия анализатора основан на сжигании пробы в кварцевом реакторе при высокой температуре в среде инертного газа (азот, аргон), обогащенной кислородом, и дальнейшем определении методом ультрафиолетовой флуоресценции.
При сгорании анализируемой пробы серосодержащие соединения окисляются до SO2. Образовавшиеся в результате сгорания газы направляются в ячейку, где облучаются ультрафиолетовым излучением. Молекулы SO2 поглощают УФ-излучение и переходят в возбужденное электронное состояние. При возвращении в основное электронное состояние молекулы SO2 излучают кванты света, детектируемые фотоумножителем. Сигнал фотоумножителя при стационарных условиях пропорционален содержанию серы в пробе.

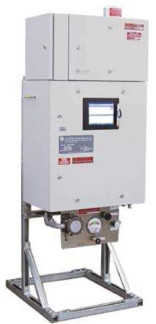

Анализаторы представляют собой стационарные приборы, устанавливаемые на продуктопроводах, технологических установках или резервуарах товарных парков. Анализаторы комплектуются системой ввода пробы для жидкостей или газов. Градуировка анализатора проводится по ГСО микропримесей серы в нефтепродуктах или по поверочным газовым смесям в зависимости от типа пробоотборной петли.
Управление работой анализатора осуществляется от встроенного компьютера с помощью сенсорного экрана.
Анализаторы оснащены программным обеспечением (далее - ПО), которое позволяет управлять работой анализатора и процессом измерений, а также хранить и обрабатывать полученные данные. ПО анализатора является встроенным и не может быть выделено как самостоятельный объект.
Таблица 1 Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Р6К2 |
| Номер версии ПО, не ниже | V3.38 |
| Цифровой идентификатор ПО | - |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой доли серы, % | от 0,0005 до 0,2200 |
| Пределы допускаемой относительной погрешности | |
| измерений массовой доли серы, % | |
| - для анализаторов с пробоотборной петлей для | |
| жидкостей в диапазоне массовых долей: | |
| - от 0,0005 до 0,0025 % включ. | ±30 |
| - св. 0,0025 до 0,0150 % включ. | ±15 |
| - св. 0,0150 до 0,2200 % включ. | ±7 |
| - для анализаторов с пробоотборной петлей для газов в | |
| диапазоне массовых долей: | |
| - от 0,0005 до 0,0025 % включ. | ±40 |
| - св. 0,0025 до 0,0150 % включ. | ±25 |
| - св. 0,0150 до 0,2200 % включ. | ±15 |
| Электропитание: | |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±1 |
| Потребляемая мощность, В • А, не более | 1500 |
| Г абаритные размеры (ВхДхШ), мм, не более | 1143 х 660 х 762 |
| Масса, кг, не более | 182 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +5 до +40 |
| - относительная влажность воздуха, % | от 30 до 80 |
наносится на титульный лист инструкции по эксплуатации типографским способом. Комплектность средства измерений
Система пробоподготовки для жидкостей или газов Комплект инструментов и расходных материалов Инструкция по эксплуатации Методика поверки МП 115-241-2016
осуществляется по документу МП 115-241-2016 «ГСИ. Анализаторы общей серы в нефтепродуктах промышленные С6200Б. Методика поверки», утвержденному ФГУП «УНИИМ» 22 августа 2016 г.
Основные средства поверки:
- стандартные образцы (в таблице - СО) содержания серы в нефтепродуктах:
| Номер ГСО | Аттестованное значение, % | Границы отн. погрешности, % |
| ГСО 9392-2009 | 0,0010 | ±3 |
| ГСО 9032-2008 | 0,0100 | ±2,5 |
| ГСО 9034-2008 | 0,0600 | ±2,5 |
| ГСО 9238-2008 | 0,220 | ±2,5 |
- поверочные газовые смеси:
| Регистрационный номер | Компонент | Аттестованное значение | Границы. отн. погрешности, % |
| ГСО 9788-2011 | SO2 | 236-376 млн -1 | (-0,013X+7,6) |
| ГСО 9789-2011 | SO2 | 0,071 % | ±2,5 |
| ГСО 9775-2011 | SO2 | 0,38 % | (-2,7X+4) |
| ГСО 9718-2010 | SO2 | 20 млн -1 | ±10 |
Знак поверки в виде наклейки наносится на свидетельство о поверке.
ГОСТ ISO 20846-2012 Нефтепродукты. Определение серы методом ультрафиолетовой флуоресценции
ГОСТ Р 52660-2006 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны Метод измерений представлен также в Инструкции по эксплуатации
Техническая документация изготовителя «Antek/PAC L.P.», США.
| Зарегистрировано поверок | 9 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
