| Номер в госреестре | 65252-16 |
| Наименование СИ | Полигон Казанский гравиметрический |
| Изготовитель | ООО "ТНГ-Казаньгеофизика" (ТНГ-КГФ), г.Казань |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон Казанский гравиметрический (далее по тексту - полигон) предназначен для измерений разности ускорения свободного падения.
В основу принципа действия полигона заложена пространственная стабильность его пунктов.
Полигон расположен в районе города Казань.
Краткая климатическая характеристика района расположения полигона на основе данных многолетних наблюдений по гидрометеорологической станции г. Казань:
- климат района умерено-континентальный без резких колебаний годовых и суточных температур, наиболее холодный месяц - январь, абсолютный минимум температур составляет -
47 ПС; наиболее тёплый месяц - август, абсолютный максимум температур составляет + 40 аС;
- рельеф местности ровный, грунт твёрдый, глины средние, тугопластичные, с глубоким залеганием грунтовых вод;
- максимальная глубина промерзания грунта - 1,8 м.
Полигон состоит из четырёх гравиметрических пунктов (далее по тексту - пунктов): № 1, № 4, № 5 и № 6. Максимальный перепад значений ускорения свободного падения полигона составляет 93.201 мГал. Расстояние от пункта № 1 до пункта № 6 по дорогам составляет 108 км.
Все пункты полигона представляют собой железобетонный монолит, заглублённый не менее чем на два метра. Верхняя часть пункта имеет размер в поперечном сечении не менее 1х 1 м и представляет собой ровную площадку, оборудованную металлической центральной маркой и установочными местами для одновременной установки четырёх гравиметров CG-5 Autograv. Установочные места представляют собой стальные стержни, вклеенные в монолит эпоксидным клеем, с пластиковыми втулками, препятствующими боковому смещению ножек гравиметра.

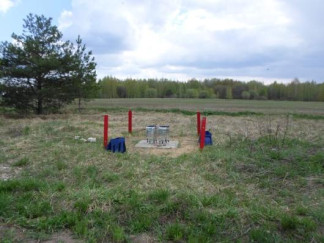

Пункты №4, №5 и №6 расположены вдали от населённых пунктов, промышленных предприятий, водоёмов, лесных массивов и дорог с интенсивным движением транспорта, что обеспечивает низкий уровень сейсмического и техногенного шумов. Внешний вид загородного гравиметрического пункта представлен на рисунке 3.
В таблице 1 приведены значения приращений ускорения свободного падения для каждого пункта относительно опорного пункта № 1.
Таблица 1 - Значения приращений ускорения свободного падения для каждого из пунктов относительно опорного пункта №1.
| Номер пункта | Наименование пункта | Приращение ускорения свободного падения, A g, мГал |
| 1 | Обсерватория имени В. П. Энгельгардта К(П)ФУ | 0 |
| 4 | Макулово | -17.529 |
| 5 | Майдан | -60.323 |
| 6 | Буинск | -93.201 |
Таблица 2 - Метрологические и технические характеристики полигона Казанского гравиметрического.
| № | Наименование характеристики | Значение характеристики |
| 1 | Диапазон измерений разности ускорения свободного падения, мГал | от 0 до 93 |
| 2 | Пределы допускаемой абсолютной погрешности измерений разности значений ускорения свободного падения, мГ ал | ±0,03 |
| 3 | Количество гравиметрических пунктов, шт. | 4 |
| 4 | Размеры поперечного сечения гравиметрического пункта, м, не менее - длина - ширина | 1 1 |
| 5 | Точность высотной привязки гравиметрических марок, мм, не более | ±8 |
| 6 | Условия эксплуатации: - диапазон рабочих температур, °С - уровень сейсмического шума в диапазоне частот от 0,1 до 2 4 100 Гц на каждом из пунктов, м /(с Гц), не более | от - 40 до + 45 2,5 10-7 |
| 7 | Срок службы, лет | 50 |
Знак утверждения типа наносится на информационную табличку каждого пункта методом гравировки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность полигона Казанского гравиметрического.
| Наименование оборудования | Обозначение | Кол-во |
| 1 Г равиметрический полигон | - | 1 шт |
| 2 Паспорт «Полигон Казанский гравиметрический. Паспорт» | ПГК.402133.001ПС | 1 экз. |
| 3 Руководство по эксплуатации «Полигон Казанский гравиметрический. Руководство по эксплуатации» | ПГК. 402133.001 РЭ | 1 экз. |
| 4 Методика поверки «Полигон Казанский гравиметрический. Методика поверки» | МП 253-202-2016 | 1 экз. |
осуществляется по документу МП 253-202-2016 «Полигон Казанский гравиметрический. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 28. 06. 2016. Основное средство поверки: гравиметр СО-5 Autograv, рег. № 60415-15;
Знак поверки наносится на свидетельство о поверке.
Методика измерений содержится в документе «Полигон Казанский гравиметрический. Руководство по эксплуатации» ПГК.402133.001 РЭ.
ГОСТ Р 8.715-2010 Государственная поверочная схема для средств измерений ускорения свободного падения
Р 41-03-031-2000 ОСИ. Полигоны гравиметрические наземные. Методика оценки стабильности;
МИ 2680-2001 Полигоны гравиметрические наземные. Методика аттестации «Инструкция по гравиразведке» М.1980г. «Инструкция по развитию высокоточной государственной гравиметрической сети России» ГКИНП (ГНТА)-04-122-03.
