| Номер в госреестре | 65254-16 |
| Наименование СИ | Контроллеры для систем пожарной автоматики |
| Обозначение типа СИ | КСПА 9030-01 |
| Изготовитель | ПАО "Газпром автоматизация", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2026 |
| МПИ (интервал между поверками) | 3 года - для исп. КСПА 9030-01/Текон; 2 года - для исп. КСПА 9030-01/Трэи, КСПА 9030-01/F, КСПА 9030-01/S |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры для систем пожарной автоматики КСПА 9030-01 (далее - КСПА 9030-01, контроллеры) предназначены для приема сигналов от пожарных извещателей, осуществления контроля целостности шлейфа пожарной сигнализации, световой индикации и звуковой сигнализации событий, передачи сигналов управления автоматическим установкам пожаротушения, включения исполнительных установок систем противодымной защиты и оповещения людей о пожаре, а также измерения сигналов от термоэлектрических преобразователей, термопреобразователей сопротивления и от других первичных преобразователей аналоговых сигналов силы тока, напряжения и передачи сигналов управления другим устройствам противопожарной защиты в реальном масштабе времени.
Принцип действия измерительных каналов контроллера заключается в аналогоцифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения.
Измерительные каналы состоят из следующих основных компонентов:
- первичных преобразователей термопар в электрические сигналы унифицированных диапазонов;
- многофункциональных контроллеров в соответствии с исполнением.
В зависимости от применяемых многофункциональных контроллеров КСПА
9030-01 выпускается в следующих исполнениях, представленных в таблице 1. Таблица 1
| Производитель контроллеров | Исполнения КСПА 9030-01 |
| Текон (ЗАО ПК «Промконтроллер») | КСПА 9030-01/Текон |
| TREI (АО «Трэи») | КСПА 9030-01/Трэи |
| GE-IP (GE Intelligent Platforms Inc.) | КСПА 9030-01/F |
| Siemens (Siemens AG) | КСПА 9030-01/S |
КСПА 9030-01 является проектно-компонуемым изделием.
КСПА 9030-01 может работать как автономно, так и в составе автоматизированных комплексов (систем).
Для обеспечения регистрации, отображения извещений и управления исполнительными механизмами КСПА 9030-01 комплектуется сенсорным жидкокристаллическим дисплеем (далее - ПСУ) и/или автоматизированным рабочим местом (далее - АРМ) оператора. Индикация состояний и управление может быть также осуществлено единичными индикаторами и кнопочными элементами, подключенными к входам/выходам контроллера и установленными на корпусе изделия или выносном конструктивном элементе, располагаемом в помещении с постоянным присутствием оперативно-дежурного персонала.

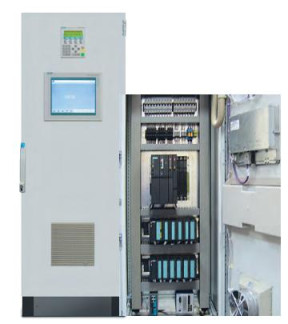

Конструктивно контроллеры размещаются в приборном металлическом шкафу одностороннего обслуживания, предназначенном для установки в отапливаемых помещениях.
Защита от несанкционированного доступа к внутренним частям КСПА 9030-01 обеспечивается путем закрытия дверей шкафов на встроенный замок.
Программное обеспечение КСПА 9030-01 (далее - ПО) состоит из программного обеспечения многофункциональных контроллеров и ПО отображения информации в соответствии с исполнениями, представленными в таблице 2.
Таблица 2
| Исполнения КСПА 9030-01 | ПО отображения информации на АРМ | ПО отображения информации на ПСУ |
| КСПА 9030-01/Текон | SCADA система «Текон» | Proficy Machine Edition, VinCC flexible, EasyBuilder Pro |
| КСПА 9030-01/Трэи | SCADA система «Infinity» | |
| КСПА 9030-01/F | SCADA система «Cimplicity PE» | |
| КСПА 9030-01/S | SCADA система «Simatic PCS7» |
Программное обеспечение многофункциональных контроллеров состоит из
базового программного обеспечения (далее - БПО), системного программного обеспечения (далее - СПО) и встроенного программного обеспечения (далее - ВПО) модулей.
БПО и СПО выполняет функции управления работой контроллеров и не является метрологически значимой частью ПО контроллеров.
ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации и является метрологически значимой частью ПО.
Уровень защиты метрологически значимого программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Характеристики ВПО контроллеров различных исполнений приведены в таблицах
| Идентификационные данные (признаки) | Значение | ||||
| МФК 1500 | |||||
| AI4, AI8, ADO24 | AIG8, AIG16 | AOC2, AOC4 | DI16, DI32, DIO32, FP8 | LIG4, LIG8, LIG16 | |
| Идентификационное наименование ПО | - | - | - | - | - |
| Номер версии (идентификационный номер ПО, не ниже) | 3.2 | 4.3 | 4.6 | 4.6 | 4.5 |
| Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 4 - Идентификационные данные ВПО контроллеров «TREI» (КСПА 9030-01/Трэи)_
| Идентификационные данные (признаки) | Значение | |||
| TREI-5B-04 | , TREI-5B-05 | |||
| ПО метро логии | ПО поверки каналов аналогового ввода | ПО поверки каналов аналоговог о вывода | Таблица темпера турной линеари зации | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер ПО, не ниже) | 1.0.3 | 1.0.2 | 1.0.2 | 6.0 |
| Цифровой идентификатор ПО | 8A99 | 5A68 | DAC9 | 3733 |
| ВПО контроллеров «GE-IP» (КС | ПА 9030-01/F) и «Siemens» (КСПА 9030-01/S) | |||
устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Таблица 5 - Идентификационные данные ПО отображения информации на АРМ
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | SCADA система «Текон» | SCADA система «Infinity» | SCADA система «Cimplicity PE» | SCADA система «Simatic PCS 7» |
| Номер версии (идентификационный номер ПО) | не ниже v. 1.5 | не ниже v. 3 | не ниже v. 6.0 | не ниже v. 6.0 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 6 - Идентификационные данные ПО отображения информации на ПСУ
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Proficy Machine Edition | VinCC flexible | EasyBuilder Pro |
| Номер версии (идентификационный номер ПО) | не ниже v. 6.0 | не ниже v. 6.0 | не ниже v. 5.03 |
| Цифровой идентификатор ПО | - | - | - |
Конструкция КСПА 9030-01 исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Метрологические характеристики КСПА 9030-01 полностью определяются метрологическими характеристиками применяемых контроллеров и первичных преобразователей.
Основные метрологические и технические характеристики приведены в таблицах 7, 8. Таблица 7
| Измеряемая величина | Диапазон измерений | Пределы допускаемой основной приведенной погрешности, % 1) |
| Входные сигналы | ||
| Сила постоянного тока, мА | От 0 до 5 | ±0,5 |
| От -5 до +5 | ||
| От 0 до 20 | ||
| От +4 до +20 | ||
| Напряжение постоянного тока, В | От 0 до +5 | ±0,5 |
| От +1 до +5 | ||
| От -5 до +5 | ||
| От 0 до 10 | ||
| От -10 до +10 | ||
| Напряжение постоянного тока (сигнал с преобразователей термоэлектрических), мВ | От -9,488 до +66,466 | ±0,5 |
| Электрическое сопротивление (сигнал с термопреобразователей сопротивления), Ом | От 17,24 до 395,16 | ±0,5 |
| Примечания 1) - за нормирующее значение принимается диапазон измерений. Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от границ области нормальных значений до любой температуры в пределах рабочего диапазона, не превышает половины предела допускаемой основной приведенной погрешности. Предел допускаемой дополнительной погрешности измерений, вызванной изменением напряжения питающей сети в пределах от 187 до 242 В, не превышает половины предела допускаемой основной приведенной погрешности. | ||
Таблица 8
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 220+33 |
| - частота переменного тока, Гц | 50 ± 1 |
| - напряжение постоянного тока, В | 220-33 |
| Габаритные размеры (длинахширинахвысота), мм, не более - шкаф ПК (КСПА) | 800x800x2100 |
| Масса, кг, не более - шкаф ПК (КСПА) | 400 |
| Наименование характеристики | Значение |
| Нормальные условия: | |
| - температура окружающего воздуха, °С | От 15 до 25 |
| - относительная влажность воздуха, % | От 30 до 80 |
| - атмосферное давление, кПа | От 84 до 107 |
| - частота питающей сети, Гц | 50±1 |
| - напряжение питающей сети, В | 220±5 |
| Рабочие условия: | |
| - температура окружающего воздуха, °С | От 0 до +50 |
| - относительная влажность воздуха, % | До 80 при +35 °С |
| - атмосферное давление, кПа | От 84 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 40 000 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации (паспорт и руководство по эксплуатации) типографским способом.
Комплектность КСПА 9030-01 представлена в таблице 9.
Таблица 9
| Наименование | Количество |
| Контроллер для систем пожарной автоматики КСПА 9030-01 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
| Комплект ЗИП для одиночного изделия (по согласованию с заказчиком) | 1 компл. |
осуществляется в соответствии с документом МИ 2539-99 ГСИ. «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основное средство поверки: калибратор универсальный 9100 Е (Госреестр № 25985-09)
Знак поверки в виде наклейки или оттиска поверительного клейма наносится в
паспорт.
Сведения о методах измерений приведены в руководстве по эксплуатации.
Нормативно-технические документы, устанавливающие требования к контроллерам для систем пожарной автоматики КСПА 9030-01
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ... 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температур
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ТУ 4371-001-00159093-07 с изм. 5 «Контроллеры для систем пожарной автоматики КСПА 9030-01. Технические условия»
