Государственный реестр средств измерений

Виброметры персональные SV103, 65255-16

65255-16
Виброметры персональные SV 103 (далее-виброметры) предназначены для измерений характеристик локальной вибрации (виброускорение) на рабочих местах в соответствии со стандартом ГОСТ 31192.1-2004, ГОСТ 31192.2-2004 (ИСО 5349.1-2004) «Измерение локальной вибрации и оценка её воздействия на человека».
Карточка СИ
Номер в госреестре 65255-16
Наименование СИ Виброметры персональные
Обозначение типа СИ SV103
Изготовитель "SVANTEK Sp.z o.o.", Польша
Год регистрации 2016
Срок свидетельства 16.09.2021
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Виброметры персональные SV 103 (далее-виброметры) предназначены для измерений характеристик локальной вибрации (виброускорение) на рабочих местах в соответствии со стандартом ГОСТ 31192.1-2004, ГОСТ 31192.2-2004 (ИСО 5349.1-2004) «Измерение локальной вибрации и оценка её воздействия на человека».

Описание

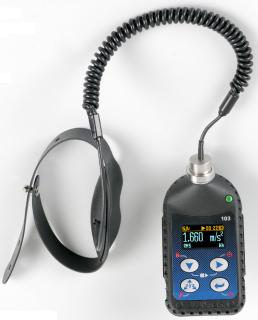

Виброметры состоят из двух составных частей: преобразователя вибрации и регистрирующего прибора, соединённых между собой гибким кабелем. Преобразователь вибрации представляет собой миниатюрный трёхосевой микроэлектромеханический (MEMS) датчик вибрации, встроенный внутрь адаптера, закрепляемого на кисти руки человека с помощью эластичного ремешка. Регистрирующий прибор закрепляется на предплечье с помощью ремня-повязки. Регистрирующий прибор принимает по кабелю измерительные данные, поступающие от преобразователя вибрации, обрабатывает, визуализирует и сохраняет в памяти. Виброметр может быть подключён с помощью USB-интерфейса к персональному компьютеру с целью передачи результатов измерений.

Программное обеспечение

Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, поступающей от преобразователя вибрации. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброметром.

Таблица 1

Наименование

программного

обеспечения

Идентифика

ционное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой

идентификатор

программного

обеспечения

(контрольная

сумма

исполняемого

кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

SV103 firmware

103v112 3.bin

Ver.1.12.3 (не ниже)

-

-

Защита программного обеспечения от преднамеренного и непреднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений.

Защита программного обеспечения от непреднамеренного и непреднамеренного воздействия обеспечивается функциями резервного копирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Диапазон измерений ускорения по каждой из трёх осей (СКЗ), м/с2

от 0,32 до 125

Диапазон рабочих частот, Гц

от 1 до 2000

Пределы допускаемой основной относительной погрешности измерений ускорения по каждой из трёх осей в диапазоне рабочих частот в нормальных условиях, дБ

±0,5

Дополнительная относительная погрешность измерений ускорения по каждой из трёх осей, вызванная изменением температуры окружающей среды, %/0С

±0,05

Нормальные условия: диапазон температур, С относительная влажность воздуха, %

20±5 От 40 до 80

Условия эксплуатации: диапазон рабочих температур, 0С

относительная влажность воздуха, %

от -10 до +50 От 30 до 90

Г абаритные размеры (длина х ширина х высота), мм, не более

90x50x31

Масса, кг, не более

0,15

Знак утверждения типа

Знак утверждения типа наносится на корпус виброметра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Виброметр персональный SV 103

1 компл.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 204/3-06-2016 «Виброметры персональные SV 103. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.06.2016 г.

Основные средства поверки: виброустановка калибровочная портативная 9100D (Госреестр № 50247-12), ГВЭТ 159-03-2009 «Поверочная сейсмометрическая вертикальная установка ПСВУ».

Знак поверки наносится на свидетельство о поверке методом оттиска и, если позволяют условия эксплуатации, на корпус регистрирующего прибора методом наклейки.

Сведения о методах измерений

Руководство по эксплуатации «Виброметр персональный SV 103».

Нормативные документы

ГОСТ Р 8.800-2012 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2* 104 Гц

ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений

Техническая документация фирмы SVANTEK Sp. z o.o., Польша.
