Государственный реестр средств измерений

Анализаторы спектра портативные Spectrum Compact, 65266-16

65266-16
Анализаторы спектра портативные Spectrum Compact (далее по тексту -анализаторы) предназначены для измерений параметров спектра высокочастотных сигналов в коаксиальных трактах.
Карточка СИ
Номер в госреестре 65266-16
Наименование СИ Анализаторы спектра портативные
Обозначение типа СИ Spectrum Compact
Изготовитель АО "SAF Tehnika", Латвия
Год регистрации 2016
Срок свидетельства 16.09.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы спектра портативные Spectrum Compact (далее по тексту -анализаторы) предназначены для измерений параметров спектра высокочастотных сигналов в коаксиальных трактах.

Описание

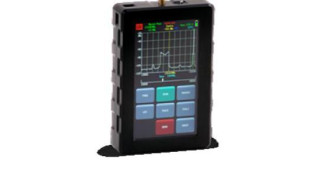

Конструктивно анализатор выполнен в виде портативного прибора с цветным сенсорным LCD дисплеем.

Принцип действия анализаторов основан на гетеродинном переносе входного высокочастотного сигнала на промежуточную частоту с последующей его обработкой с помощью аналого-цифрового преобразователя и отображении спектрограммы на цветном сенсорном LCD дисплее. Анализаторы выпускаются в следующих модификациях (отличающихся диапазоном рабочих частот): JOSSAPIO, JOSSAP11, JOSSAP12, JOSSAP13, JOSSAP14. Питание анализаторов обеспечивается от встроенных аккумуляторных батарей или через интерфейс mini-USB путем подключения внешнего сетевого адаптера к сети переменного тока.

Программное обеспечение

Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SCv330.fw

Номер версии (идентификационный номер) ПО

3.3

Цифровой идентификатор ПО

66Е6

Алгоритм вычисления цифрового идентификатора ПО

-

Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных измерений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.0772014.

Технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблице 2.

Таблица 2

Наименование параметра или характеристики

Значение

характеристики

Диапазон рабочих частот, Гц:

-    JOSSAP10

-    JOSSAP11

-    JOSSAP12

-    JOSSAP13

-    JOSSAP14

от 2-109 до 8-109 от 5,925■ 109 до 12-109 от 10-109 до 18-109 от 17-109 до 24,3-109 от 24-109 до 40-109

Разрешающая способность по частоте, Гц

1-106

Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц

±(106 + SPAN/240), где SPAN -установленное значение полосы обзора, Гц

Пределы установки значений полос обзора, Гц

от 1-10 до полного диапазона частот с шагом 2 МГц

Максимально допустимая входная мощность сигнала, мВт

1

Диапазон установки опорного уровня, дБмВт

от -20 до -95

Пределы допускаемой абсолютной погрешности измерений уровня мощности входных синусоидальных сигналов в диапазоне от минус 80 до минус 40 дБмВт, дБ

±3,0

Средний уровень собственных шумов в режиме детектора NORMAL и усреднением по 16 выборкам, дБмВт, не более

-100

Напряжение питания от сети переменного тока частотой (50 ±1) Гц, В

220±22

Потребляемая мощность, В-А, не более:

- для JOSSAP10 - JOSSAP13

5,4

- для JOSSAP14

15,6

Масса, кг, не более:

- JOSSAP10 - JOSSAP13

0,3

- JOSSAP14

0,4

Г абаритные размеры (ширина х высота х глубина), мм, не более: - JOSSAP10 - JOSSAP13

128x81x24

- JOSSAP14

130x81x28

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -15 до +40

-    относительная влажность при температуре воздуха плюс 40°С, %

-    атмосферное давление кПа (мм рт. ст.)

до 85 от 70 до 106,7 (от 537 до 800)

Знак утверждения типа

наносится на лицевую панель анализатора в виде наклейки и типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплект поставки включает:

-    анализаторы спектра портативные Spectrum Compact одной из модификаций JOSSAPIO, JOSSAP11, JOSSAP12, JOSSAP13, JOSSAP14;

-    адаптер питания AC/DC с кабелем mini-USB - 1 шт.;

-    кожаная сумка - 1 шт.;

-    ремень - 1 шт.;

-    комплект аттенюаторов 20, 40, 60 дБ - 3 шт.;

-    водонепроницаемый пылезащитный противоударный кейс - 1 шт.;

-    коаксиальный кабель 0,3 м, тип соединителей SMA-SMA - 1 шт.;

-    коаксиальный кабель 0,3 м, тип соединителей 2,92-2,92 - 1 шт.;

-    адаптер UBR84 на SMA - 1 шт.;

-    адаптер UBR100 на SMA - 1 шт.;

-    адаптер UBR140 на SMA - 1 шт.;

-    адаптер UBR220 на SMA - 1 шт.;

-    адаптер UBR на 2,92 - 1 шт.;

-    рупорная антенна от 6 до 10 ГГц, от 14,5 до 18 дБи - 1 шт.;

-    рупорная антенна от 10,7 до 15,35 ГГц, от 19,5 до 20,5 дБи - 1 шт.;

-    рупорная антенна от 17 до 24,5 ГГц, от 21 до 21,5 дБи - 1 шт.;

-    рупорная антенна от 26,5 до 40,5 ГГц, от 20,5 до 21,5 дБи - 1 шт.;

-    эксплуатационная документация - 1 к-т;

-    методика поверки - 1 шт.

Комплект поставки определяется по заказу.

Поверка

осуществляется в соответствии с документом МП 65266-16 «Инструкция. Анализаторы спектра портативные Spectrum Compact Акционерного общества «SAF Tehnika», Латвия.

Методика поверки», утверждённым начальником ФГБУ «ГНМЦ» Минобороны России

05.02.2016 г.

Основные средства поверки:

- генератор сигналов E8257D (рег. № 53941-13), пределы допускаемой относительной погрешности установки частоты ±7,5 • 10-8, пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала ±2,5 дБ.

Знак поверки наносится на корпус анализатора в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

Сведения о методах измерений

«Анализаторы спектра портативные Spectrum Compact. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний

Техническая документация фирмы-изготовителя.
