| Номер в госреестре | 65268-16 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | КАРАТ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»), г. Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные КАРАТ (далее - комплексы) в зависимости от модификации предназначены для измерения и учета:
- температуры, давления, объёмного расхода, объёма и массы воды, водяного пара;
- тепловой энергии в открытых и закрытых водяных системах теплоснабжения, а также в одиночных трубопроводах;
- тепловой энергии паровых систем теплоснабжения;
- электрической энергии, в том числе по многотарифной схеме;
- объёма и объёмного расхода природного газа в рабочих и приведение результатов измерений к стандартным условиям.
Принцип действия комплексов основан на измерении температуры, давления воды, пара и природного газа, массы воды и пара, объёма и объёмного расхода воды, пара и природного газа, тепловой и электрической энергии, вычислении текущих и интегральных значений измеренных величин, а также формировании отчетных архивов в памяти комплекса, включающих дату и время корректной работы комплекса за период архивирования.
Комплексы состоят из следующих компонентов (средств измерений, зарегистрированных в Госреестре СИ):
- вычислителей КАРАТ, модификации: КАРАТ-306, КАРАТ-307, КАРАТ-308 (номер Госреестра 61255-15);
- измерительных преобразователей расхода воды (ИПРВ) с токовым, частотным, импульсным выходом, имеющих пределы допускаемой относительной погрешности в интервале ±2 % в диапазоне расхода (4 - 100) %;
- счётчиков воды (ВС) с импульсным выходом по ГОСТ Р 50601-93 с пределами допускаемой относительной погрешности в интервале ± 2 % в диапазоне расхода (4 - 100) %;
- платиновых и медных термопреобразователей сопротивления по ГОСТ 6651-2009 (ИПТ), класса А и В с пределами допускаемой абсолютной погрешности:
- для ИПТ класса А: ±(0,15+0,002 t), °C;
- для ИПТ класса В: ±(0,3+0,005 t), °C.
- комплектов измерительных преобразователей температуры (КИЛТ), состоящих из платиновых и медных термопреобразователей сопротивления по ГОСТ 6651-2009 с пределами допускаемой абсолютной погрешности измерения разности температуры:
- для комплекса класса 1: ±(0,05 + 0,001-At), °C;
- для комплекса класса 2: ±(0,1 + 0,002 At), °C;
- счётчиков электрической энергии (СВЧ) с пределами допускаемой относительной погрешности в интервале ± 1 %;
- измерительных преобразователей давления (ИПД) с унифицированным токовым выходом по ГОСТ 26.011-80, класс точности не ниже 0,5;
- измерительных преобразователей разности давления (ИПРД) с унифицированным токовым выходом по ГОСТ 26.011-80, класс точности не ниже 0,5 (для комплексов КАРАТ-308);
- измерительных преобразователей расхода природного газа и счетчиков газа с токовым, частотным, импульсным выходом (ИПРГ) с пределами допускаемой относительной погрешности в интервале:
±0,5 % - класс А; ±0,75 % - класс Б; ±1 % - класс В; ±2 % - класс Г;
- измерительных преобразователей расхода перегретого и насыщенного пара (ИПРП) с пределами допускаемой относительной погрешности в интервале ± 2,5 % (для комплексов КАРАТ-308);
- диафрагм с угловым, трехрадиусным и фланцевым способами отбора по ГОСТ 8.586.1-2005 (для комплексов КАРАТ-308).
Комплексы выпускаются в 3 модификациях, отличающихся модификацией вычислителя. Модификации комплексов, в зависимости от состава подключаемых к вычислителям измерительных преобразователей, имеют следующие исполнения, представленные в таблице 1.
Таблица 1 - Исполнения комплексов
| Исполнения | Количество подключаемых измерительных преобразователей, не более | |||
| ИПРВ, ВС, ИПРГ, СВЧ | ИПРП | ИПТ (КИПТ) | ИПД | |
| КАРАТ-306-1 | 3 | - | 3 (1) | 3 |
| КАРАТ-306-2 | 5 | - | 4 (2) | 4 |
| КАРАТ-306-3 | 5 | - | 2 (1) | 0 |
| КАРАТ-307-4У4Т0Р | 4 | - | 4 (2) | 0 |
| КАРАТ-307-4У4Т4Р | 4 | - | 4 (2) | 4 |
| КАРАТ-307-6У6Т6Р | 6 | - | 6 (3) | 6 |
| КАРАТ-308 | 6 | 6 | 6 (3) | 6 |
В процессе изготовления комплексов вычислитель настраивается с помощью IBM-совместимого компьютера на конкретную схему, характеристики применяемых в составе комплексов ИПРВ, ВС, КИПТ, ИПТ, ИПД, ИПРД, ИПРП, ИПРГ. Эта служебная информация заносится в паспорт комплекса и доступна для контроля на ЖК-дисплее вычислителя.
Текущие и архивные значения всех измеряемых величин могут быть выведены на дисплей вычислителя. Передача информации на внешние устройства (принтер, ПЭВМ и т.п.) осуществляется посредством интерфейса RS232, RS485 или USB.
Комплексы реализуют функции самодиагностики, обеспечивающие обнаружение отказов СИ, входящих в состав комплекса, сигнализацию отказов на ЖК-дисплее вычислителя, а также ведение архивов нештатных ситуаций (протоколов ошибок).

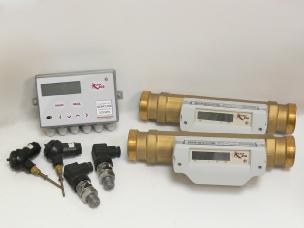

Внешний вид комплексов с местами пломбирования представлен на рисунке 1.
является встроенным и разделено на метрологически значимую и метрологически не значимую части.
Идентификационные данные метрологически значимой части программного обеспечения, используемого в комплексах, приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Карат-306 | Карат-307 | Карат-308 |
| Номер версии (идентификационный номер) ПО | 6.1 | 7.2 | 8.2 |
| Цифровой идентификатор ПО | 0x6BD1 | 0x85AC | 0x12C8 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | CRC16 | CRC16 |
СИ из состава комплексов обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования СИ из состава комплексов приведены в их описаниях типа и эксплуатационной документации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблице 3. Таблица 3
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С - КАРАТ-306, КАРАТ-307 - КАРАТ-308 | от - 50 до + 150 от - 50 до + 600 |
| Диапазон измерений разности температуры, °С | от + 3 до + 147 |
| Диапазон измерений давления воды, пара и газа, МПа | 0 - P 1) А max |
| Диапазон измерений разности давления, МПа (КАРАТ-308) | 0 - 10 |
| Пределы допускаемой абсолютной погрешности при измерении: - температуры, °С - для ИПТ класса А - для ИПТ класса В - разности температуры, °С - для комплексов класса 1 - для комплексов класса 2 | ±(0,4+0,002 t) ±(0,6+0,004 t) ±(0,06+0,005-At) ±(0,11+0,006-At) |
| Пределы допускаемой приведённой погрешности при измерении давления и разности давления, %: - пара (КАРАТ-308) - воды, природного газа | ±1 ±2 |
| Пределы допускаемой относительной погрешности при измерении объёма (массы) (КАРАТ-306, КАРАТ-307, КАРАТ-308), объёмного (массового) расхода воды (КАРАТ-308), %: - комплексы класса 1 - комплексы класса 2 | ±(1+0,01-GB/G), 2) но не более ±3,5 % ±(2+0,02'GB/G), но не более ±5 % |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии воды, %: - комплексы класса 1 - комплексы класса 2 | ±(2+12/At+0,01 -G^ G) ±(3+12/At+0,02 -G^ G) |
| Наименование характеристики | Значение характеристики | |||
| Пределы допускаемой относительной погрешности при измерении объёма (КАРАТ-306, КАРАТ-307, КАРАТ-308) и объёмного расхода газа (КАРАТ-308), % - в рабочих условиях - приведённых к стандартным условиям (КАРАТ-308) | Класс точности | |||
| А | Б | В | Г | |
| ±0,5 | ±0,75 | ±1,0 | ±2,0 | |
| ±0,75 | ±1,0 | ±1,5 | ±2,5 | |
| Пределы допускаемой относительной погрешности при измерении, % - объёма (объёмного расхода), массы (массового расхода) пара, в диапазоне расхода пара от 10 % до 100 % - тепловой энергии пара, %: - в диапазоне расхода пара (10 - 30) % - в диапазоне расхода пара (30 - 100) % - электрической энергии | ±3 ±5 ±4 ±2 | |||
| Пределы допускаемого суточного хода часов, с/сут. | ±5 | |||
| 1) Ртах - верхний предел диапазона измерения ИПД, не более: 2,5 МПа для модификаций КАРАТ-306, КАРАТ-307; 30 МПа - для модификации КАРАТ-308. 2) G и GB - значение расхода теплоносителя и наибольшее значение расхода ИПРВ (в одинаковых единицах измерений). | ||||
Напряжение питания, потребляемая мощность, масса, габаритные размеры - опреде-
ляются составом комплекса.
Условия эксплуатации компонентов из состава комплекса - в соответствии с описанием типа на соответствующие компоненты.
Средняя наработка на отказ - не менее 50000 ч.
Средний срок службы - не менее 12 лет.
наносится на левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом, а также на лицевую панель вычислителя.
Таблица 4
| Наименование | Обозначение | Кол-во | Примечание |
| Комплекс измерительный КАРАТ | СМАФ.421451.802-0Х 1) | 12) | Согласно заказу |
| Паспорт | СМАФ.421451.802-0Х ПС | 1 | |
| Руководство по эксплуатации | СМАФ.421451.802-0Х РЭ | 1 | |
| Методика поверки | МП 23-221-2016 | 13) | |
| Эксплуатационная документация на компоненты, входящие в состав комплекса | 1 комплект | Согласно комплекта поставки комплекса | |
| 1 - В зависимости от модификации вычислителя: 1 - КАРАТ-306; 2 - КАРАТ-307; 3 - КАРАТ-308. 2) - Конкретное количество средств измерений, входящих в состав комплекса, определяется в паспорте на комплекс. 3) - Допускается поставлять один экземпляр в один адрес отгрузки. | |||
осуществляется по документу МП 23-221-2016 «Комплексы измерительные КАРАТ. Методика поверки», утвержденному ФГУП «УНИИМ» в марте 2016 г.
Метод поверки комплексов - поэлементный (расчётный).
Знак поверки наносится в свидетельство о поверке комплекса.
Методика измерений содержится в руководстве по эксплуатации СМАФ.421451.802-01 РЭ, СМАФ.421451.802-02 РЭ, СМАФ.421451.802-03 РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений.
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счётчиков.
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.
ТУ 4218-023-32277111-2015 Комплексы измерительные КАРАТ. Технические условия.
