| Номер в госреестре | 65269-16 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | ЭЛЬФ, исп. ЭЛЬФ-01, ЭЛЬФ-02, ЭЛЬФ-03, ЭЛЬФ-04, ЭЛЬФ-05 |
| Изготовитель | ООО НПП "Уралтехнология", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные ЭЛЬФ (далее - комплексы) предназначены для измерения и
учета:
- температуры, давления, объёма и массы воды;
- тепловой энергии в открытых и закрытых водяных системах теплоснабжения, а также в одиночных трубопроводах;
- электрической энергии, в том числе по многотарифной схеме;
- объёма природного газа в рабочих условиях.
Принцип действия комплексов основан на измерении температуры, давления, массы воды, объёма воды и природного газа, тепловой и электрической энергии, вычислении текущих и интегральных значений измеренных величин, а также формировании отчетных архивов в памяти комплекса, включающих дату и время корректной работы комплекса за период архивирования.

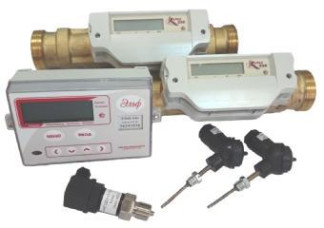

Комплексы состоят из следующих компонентов (средств измерений, зарегистрированных в Госреестре СИ):
- вычислителей ЭЛЬФ (номер Госреестра 61016-15);
- измерительных преобразователей расхода воды (ИПРВ) с импульсным выходом, имеющих пределы допускаемой относительной погрешности в интервале ±2 % в диапазоне расхода (4 - 100) %;
- счётчиков воды (ВС) с импульсным выходом по ГОСТ Р 50601-93 с пределами допускаемой относительной погрешности в интервале ± 2 % в диапазоне расхода (4 - 100) %;
- платиновых термопреобразователей сопротивления по ГОСТ 6651-2009 (ИПТ), класса А и В с пределами допускаемой абсолютной погрешности:
- для ИПТ класса А: ±(0,15+0,002 t), °C;
- для ИПТ класса В: ±(0,3+0,005 t), °C.
- комплектов измерительных преобразователей температуры (КИПТ), состоящих из платиновых термопреобразователей сопротивления по ГОСТ 6651-2009 с пределами допускаемой абсолютной погрешности измерения разности температуры:
- для комплекса класса 1: ±(0,05 + 0,001-At), °C;
- для комплекса класса 2: ±(0,1 + 0,002-At), °C;
- счётчиков электрической энергии (СВЧ) с пределами допускаемой относительной погрешности в интервале ±1 %;
- измерительных преобразователей давления (ИПД) с унифицированным токовым выходом по ГОСТ 26.011-80, класс точности не ниже 0,5;
- измерительных преобразователей расхода природного газа и счетчиков газа с импульсным выходом (ИПРГ) с пределами допускаемой относительной погрешности в интервале ±2 %.
Комплексы выпускаются в 5 исполнениях, представленных в таблице 1, отличающихся составом подключаемых измерительных преобразователей.
| Исполнения | Количество подключаемых измерительных преобразователей, не более | ||
| ИПРВ, ВС, ИПРГ, СВЧ | ИПТ (КИПТ) | ИПД | |
| ЭЛЬФ-01 | 3 | 2 (1) | 0 |
| ЭЛЬФ-02 | 5 | 2 (1) | 0 |
| ЭЛЬФ-03 | 5 | 4 (2) | 0 |
| ЭЛЬФ-04 | 5 | 4 (2) | 4 |
| ЭЛЬФ-05 | 5 | 0 | 0 |
В процессе изготовления комплексов вычислитель настраивается с помощью IBM-совместимого компьютера на конкретную схему, характеристики применяемых в составе комплексов ИПРВ, ВС, КИПТ, ИПТ, ИПД, ИПРГ, СВЧ. Эта служебная информация заносится в паспорт комплекса и доступна для контроля на ЖК-экране вычислителя.
Текущие и архивные значения всех измеряемых величин могут быть выведены на ЖК-экран вычислителя. Передача информации на внешние устройства (принтер, ПЭВМ и т.п.) осуществляется посредством интерфейса RS232, RS485 или Centronics.
Комплексы реализуют функции самодиагностики, обеспечивающие обнаружение отказов СИ, входящих в состав комплекса, сигнализацию отказов на ЖК-экране вычислителя, а также ведение архивов нештатных ситуаций (протоколов ошибок).
Идентификационные данные метрологически значимой части программного обеспечения, используемого в комплексах, приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Эльф |
| Номер версии (идентификационный номер) ПО | 28.01.15 |
| Цифровой идентификатор ПО | 93С0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
СИ из состава комплексов обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования СИ из состава комплексов приведены в их описаниях типа и эксплуатационной документации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблице 3. Таблица 3
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от - 50 до + 150 |
| Диапазон измерений разности температуры, °С | от + 3 до + 147 |
| Диапазон измерений давления, МПа | от 0 до 2,5 |
| Пределы допускаемой приведённой погрешности при измерении давления, % | ±2 |
| Пределы допускаемой абсолютной погрешности при измерении: - температуры, °С - для ИПТ класса А - для ИПТ класса В - разности температуры, °С - для комплексов класса 1 - для комплексов класса 2 | ±(0,4+0,002 t) ±(0,6+0,004 t) ±(0,06+0,005-At) ±(0,11+0,006-At) |
| Пределы допускаемой относительной погрешности при измерении объёма (массы) воды, %: - комплексы класса 1 - комплексы класса 2 | ±(1+0,01^вЮ), 1) но не более ±3,5 % ±(2+0,02-GyG), но не более ±5 % |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии, %: - комплексы класса 1 - комплексы класса 2 | ±(2+12/At+0,01 -G^ G) ±(3+12/At+0,02 -G^ G) |
| Пределы допускаемой относительной погрешности при измерении объёма природного газа в рабочих условиях, % | ±2 |
| Пределы допускаемой относительной погрешности при измерении электрической энергии, % | ±2 |
| Пределы допускаемого суточного хода часов, с/сут | ±5 |
| 1) G и GB - значение расхода теплоносителя и наибольшее значение расхода ИПРВ (в одинаковых единицах измерений). | |
Напряжение питания, потребляемая мощность, масса, габаритные размеры - определяются составом комплекса.
Условия эксплуатации компонентов из состава комплекса - в соответствии с описанием типа на соответствующие компоненты.
Средняя наработка на отказ - не менее 50000 ч.
Средний срок службы - не менее 12 лет.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Комплекс измерительный ЭЛЬФ | СМАФ.421451.801 | 11) | Согласно заказу |
| Паспорт | СМАФ.421451.801 ПС | 1 | |
| Руководство по эксплуатации | СМАФ.421451.801 РЭ | 1 | |
| Методика поверки | МП 36-221-2016 | 12) | |
| Эксплуатационная документация на компоненты, входящие в состав комплекса | 1 комплект | Согласно комплекту поставки комплекса | |
| 1 - Конкретное количество средств измерений, входящих в состав комплекса, определяется в паспорте на комплекс. 2) - Допускается поставлять один экземпляр в один адрес отгрузки. | |||
осуществляется по документу МП 36-221-2016 «Комплексы измерительные ЭЛЬФ. Методика поверки», утвержденному ФГУП «УНИИМ» в апреле 2016 г.
Метод поверки комплексов - поэлементный (расчётный).
Знак поверки наносится в свидетельство о поверке комплекса.
Методика измерений содержится в руководстве по эксплуатации СМАФ.421451.801 РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия.
| Зарегистрировано поверок | 370 |
| Поверителей | 45 |
| Актуальность данных | 21.11.2024 |
