| Номер в госреестре | 65272-16 |
| Наименование СИ | Комплекты светофильтров |
| Обозначение типа СИ | КНС-10.5 |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты светофильтров КНС-10.5 (далее по тексту - комплекты) предназначены для воспроизведения и передачи размера единицы спектрального коэффициента направленного пропускания (далее - СКНП) при поверке (калибровке) фотометрической шкалы и шкалы длин волн фотометров и спектрофотометров.
Принцип действия комплектов основан на ослаблении светового потока за счет поглощения света материалом светофильтров.

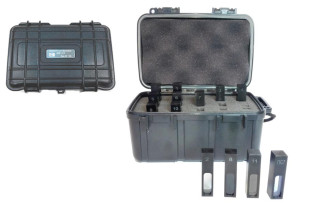

Комплекты состоят из трех наборов мер:
- набор мер СКНП состоящий из семи светофильтров (№ 2-8) изготовленных из нейтрального оптического стекла;
- набор мер СКНП состоящий из пяти светофильтров (№ 1, 9, 10, 11, 12) изготовленных из оптического стекла. Светофильтры № 9, 10, 11, 12 выполнены с нанесением специального напыления;
- набор мер минимумов и максимумов поглощения СКНП спектра, состоящий из цветного оптического стекла ПС7 и из монокристалла НГГ (неодим-галлиевого граната).
Все светофильтры помещаются в футляр, устройство которого предохраняет светофильтры от резких ударов и загрязнений при хранении и переноске.
отсутствует.
Метрологические и технические характеристики комплектов приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики | |||
| КНС-10.5 | ||||
| Рабочий диапазон: - длин волн, нм - СКНП, абс.ед. | от 260 до 2500 от 0,02 до 0,92 | |||
| Номинальные значения СКНП и их допускаемые отклонения на длине волны 550 нм, абс.ед.* - светофильтр №1 - светофильтр №2 - светофильтр №3 - светофильтр №4 - светофильтр №5 - светофильтр №6 - светофильтр №7 - светофильтр №8 | 0,92±0,02 0,75±0,05 0,50±0,05 0,30±0,05 0,15±0,05 0,07±0,02 0,04±0,01 0,02±0,01 | |||
| Диапазон значений СКНП на длине волны 300 нм, абс.ед.** - светофильтр №1 - светофильтр №9 - светофильтр №10 - светофильтр №11 - светофильтр №12 | от 0,005 до 0,92 | |||
| Номинальные значения СКНП и их допускаемые отклонения на длине волны 2000 нм, абс.ед.** - светофильтр №1 - светофильтр №9 - светофильтр №10 - светофильтр №11 - светофильтр №12 | 0,92±0,02 0,90±0,05 0,70±0,05 0,40±0,05 0,20±0,08 | |||
| Пределы допускаемых абсолютных погрешностей воспроизведения СКНП, абс.ед., в диапазонах: | ||||
| Номера светофильтров | Диапазон номинальных значений СКНП | Спектральный диапазон, нм | Д, абс.ед. | |
| 1-4 | от 0,21 до 0,92 | от 400 до 850 | ±0,0025 | |
| 5-8 | от 0,02 до 0,20 | от 400 до 850 | ±0,002 | |
| 1, 9, 10, 11, 12 | от 0,005 до 0,92 | от 250 до 2500 | ±0,005 | |
| Значения длин волн максимумов полос спектра поглощения светофильтра ПС7, нм*** | 355±5, 431±5, 474±5, 530±5, 586±5, 685±5, 740±5, 807±5 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения длин волн максимумов полос поглощения светофильтра ПС7, нм | ±0,5 | |||
| Значения длин волн максимумов полос спектра поглощения светофильтра НГГ, нм*** | 262±5, 293±5, 360±5, 433±5, 570±5, 683±5, 781±5, 880±5, 1570±5, 1730±5, 2296±5 |
| Пределы допускаемой абсолютной погрешности воспроизведения длин волн максимумов полос поглощения светофильтра НГГ, нм: - в диапазоне от 260 до 850 нм - в диапазоне от 851 до 2500 нм | ±0,15 ±0,3 |
| Габаритные размеры, мм, не более - корпус одного светофильтра - размер светового окна | 12x12x44 10x29 |
| Срок службы, лет, не менее | 10 |
| Масса, г, не более - одного светофильтра | 30 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 94 до 106 |
| * Действительные значения СКНП светофильтров №№ 1-8 определяются на основных длинах волн от 400 до 850 нм через каждые 50 нм и могут быть определены на дополнительных длинах волн в диапазоне от 400 до 850 нм при поверке комплекта. | |
| ** Действительные значения СКНП светофильтров №№ 1, 9, 10, 11, 12 определяются на основных длинах волн 250, 300, 350, 1000, 1500, 2000, 2500 нм и могут быть определены на дополнительных длинах волн в диапазоне от 250 до 2500 нм при поверке комплекта. | |
| *** Действительные значения длин волн максимумов полос поглощения светофильтров ПС7 и НГГ определяются для указанных пиков поглощения при поверке комплекта. | |
наносится на титульный лист руководства по эксплуатации комплекта и на этикетку футляра типографским способом.
Таблица 2
| Наименование | Количество, шт. |
| Комплекты светофильтров КНС-10.5* | 1 |
| Калибровочная рамка «100%» | 1 |
| Футляр | 1 |
| Руководство по эксплуатации КВФШ.203561.021РЭ | 1 |
| Паспорт КВФШ.203561.021ПТ | 1 |
| Методика поверки | 1 |
| * комплектация в соответствии с заказом | |
осуществляется по документу МП 035.Д4-16 «Государственная система обеспечения единства измерений. Комплекты светофильтров КНС 10.5. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 03 марта 2016 г.
Основные средства поверки:
Государственный вторичный эталон единиц величин спектральных коэффициентов направленного пропускания, диффузного и зеркального отражений в диапазоне длин волн от
0,2 до 2,5 мкм, по ГОСТ 8.557-2007.
Основные метрологические характеристики:
Суммарное среднее квадратическое отклонение результата сличении с Государственным первичным эталоном ГЭТ 156-2015 измерениях и доверительной вероятности Р=0,95 не превышает:
измерения СКНП при при 10 независимых
- в диапазоне длин волн от 0,40 до 0,78 мкм - 0,0015
- в диапазоне длин волн от 0,2 до 0,4 мкм и от 0,78 до 2,50 мкм - 0,003
КВФШ. 203561.021РЭ «Комплекты светофильтров КНС-10.5. Руководство по эксплуатации», раздел 6
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
КВФШ.203561.013ТУ Комплекты светофильтров КНС-10.5. Технические условия
| Зарегистрировано поверок | 332 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
