| Номер в госреестре | 65273-16 |
| Наименование СИ | Комплексы измерительные систем микропроцессорных автоматизации нефтеперекачивающей станции "Спецэлектромеханика" |
| Изготовитель | АО "НПО "Спецэлектромеханика", г.Брянск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные систем микропроцессорных автоматизации нефтеперекачивающей станции «Спецэлектромеханика» (далее - комплексы «Спецэлектромеханика») предназначены для измерения и контроля параметров технологических процессов путем измерения постоянного напряжения, силы постоянного тока, температуры, совместно с первичными термопреобразователями сопротивления, а также для формирования аналоговых сигналов регулирования параметров и используются в составе АСУТП транспортирования и хранения нефти и нефтепродуктов, резервуарных парках, нефтебазах, нефтеналивных причалах, системах автоматического регулирования давления, системах телемеханизации, системах нефтепереработки, автоматизированных системах управления пожаротушением и других объектах.
Принцип действия комплекса основан на приеме и преобразовании сигналов поступающих от первичных преобразователей с последующим вычислением, обработкой и архивированием значений параметров технологических процессов.
Комплексы «Спецэлектромеханика» обеспечивают выполнение следующих функций (в зависимости от исполнения):
- прием электрических унифицированных сигналов от аналоговых, дискретных и интеллектуальных устройств, измерительных преобразователей и датчиков технологических параметров нижнего уровня комплекса автоматизации;
- взаимодействие с другими информационно-измерительными, управляющими и смежными системами и оборудованием объекта по проводным и волоконно-оптическим линиям связи (ВОЛС);
- автоматическое, дистанционное и ручное управление технологическим оборудованием и исполнительными механизмами;
- управление регулирующими заслонками;
- выявление отклонений технологического процесса от заданных режимов и аварийных ситуаций;
- реализация ПАЗ, ТЗиБ;
- управление световой и звуковой сигнализацией;
- отображение необходимой информации о ходе технологического процесса (ТП) и состоянии оборудования;
- формирование трендов заданных технологических параметров;
- архивирование заданных технологических параметров, событий и действий оперативно -диспетчерского персонала;
- защита от несанкционированного доступа (НСД);
- диагностика каналов связи и оборудования;
- автоматическое включение резервного оборудования;
- сохранение настроек при отказе и отключении электропитания.
Комплексы «Спецэлектромеханика» являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплексов «Спецэлектромеханика» входит следующее типовое оборудование:
- автоматизированное рабочее место (далее - АРМ) оператора с горячим резервированием;
- АРМ-инженера;
- шкаф центрального процессора (далее - КЦ) с горячим резервированием;
Всего листов 12
- шкаф устройства связи с объектом (далее - УСО);
- шкаф управления САРД;
- шкаф силовой САРД;
- шкаф телемеханики;
- шкаф блока ручного управления (далее - БРУ);
- шкаф первичных преобразователей (далее - ШПП);
- шкаф локальной системы автоматизации (ЛСА);
- шкаф противоаварийной защиты (ПАЗ);
- шкаф управления технологическим оборудованием.
Шкафы комплексов «Спецэлектромеханика» расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.
Измерительные каналы (ИК) комплексов «Спецэлектромеханика» строятся на базе программируемых логических контроллеров и в общем случае состоят из:
- первичных измерительных преобразователей технологических параметров в сигналы постоянного тока от 4 до 20 мА или в электрическое сопротивление (в диапазоне от 30 до 180 Ом);
- промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;
- аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифро-аналоговые преобразования;
- АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.
ИК комплексов «Спецэлектромеханика» по компонентному составу разделяются на следующие основные виды:
- измерительный канал вида 1 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона (4 - 20) мА - модуль ввода аналоговых сигналов. Измерительный канал вида 2 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона (4 - 20) мА - промежуточный измерительный преобразователь с гальванической развязкой - модуль ввода аналоговых сигналов. Перечень возможных первичных измерительных преобразователей приведен в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Примечание: Состав ИК зависит от конкретного исполнения.
Таблица 1 - Первичные измерительные преобразователи
| Наименование СИ | Тип СИ | Регистрационный номер |
| Преобразователь измерительный переменного тока короткого замыкания | Омъ-11 | 19814-11 |
| Преобразователи измерительные переменного тока | МИР ПТ-02 | 30417-11 |
| Преобразователи измерительные переменного напряжения | МИР ПН-03 | 23320-07 |
| Преобразователи измерительные переменного тока | МИР ПТ-04 | 23322-07 |
| Преобразователи измерительные | МИР ПН-23, МИР ПТ-24, МИР ПМ-26 | 38015-08 |
| Преобразователь измерительный мощности трехфазного тока | МИР ПМ-06 | 23594-07 |
| Измеритель параметров электроэнергии | PR300 | 36642-07 |
| Счетчик электрической энергии многофункциональный | ION | 22898-07 |
| Счетчики электронные многофункциональные | КИШ 1-2 | 32497-11 |
| Преобразователи давления измерительные | 2088 | 16825-08 |
| Преобразователи давления измерительные | 3051S | 24116-13 |
| Преобразователи давления измерительные | 3051 | 14061-15 |
| Датчики давления | Метран-22, Метран-22 Ex | 45030-10 |
| Датчики давления | Метран-43 Ex | 45029-10 |
| Датчики давления | Метран-150 | 32854-13 |
| Датчик давления | Метран- 100-ДД-Ех | 22235-08 |
| Датчики давления | ТЖИУ.406 | 56247-14 |
| Датчики давления | ST3000 | 44955-10 |
| Преобразователи давления измерительные | EJX | 28456-09 |
| Преобразователи давления измерительные | EJA | 14495-09 |
| Преобразователи измерительные | 3144P | 14683-09 |
| Преобразователи температуры | Метран-280, Метран-280 Ех | 23410-13 |
| Термопреобразователи с унифицированным выходным сигналом | Метран-274МП, Метран-276МП | 21968-06 |
| Термопреобразователи с унифицированным выходным сигналом | Метран-276, Метран-274 | 21968-11 |
| Т ермопреобразователи сопротивления | TR10-B, TR10-C | 47279-11 |
| Т ермопреобразователи сопротивления | 0065 | 53211-13 |
| Термопреобразователи с унифицированным выходным сигналом | ТСМУ 014, ТСМУ 014.ИНД, ТСМУ 015, ТСПУ 014, ТСПУ 014.ИНД, ТСПУ 015 | 46437-11 |
| Преобразователи температуры программируемые | ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031 | 46611-11 |
| Т ермопреобразователи сопротивления | ТСП 040 | 49909-12 |
| Термопреобразователи с унифицированным выходным сигналом | ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205 | 15200-06 |
| Термопреобразователи с унифицированным выходным сигналом | ТСМУ 0104, ТСПУ 0104 | 29336-05 |
| Т ермопреобразователи сопротивления платиновые | 90 мод. 2020, 2030, 2050, 2120, 2130, 2210, 2230, 2240, 2250, 2350, 2820 | 49521-12 |
| Преобразователи термоэлектрические микропроцессорные взрывозащищенные | ТХАУ 030.ХТ | 35223-07 |
| Т ермопреобразователи сопротивления микропроцессорные взрывозащищенные | ТСМУ 030.МП, ТСМУ 030.МП.ИНД, ТСПУ 030.МП, ТСПУ 030.МП.ИНД, ТСМУ 030.ХТ, ТСПУ 030.Х | 35224-07 |
| Приборы вибрации | Аргус-М | 18095-09 |
| Преобразователи газовые оптические | Дго | 23472-02 |
| Г азоанализаторы | СГОЭС | 32808-11 |
| Г азоанализаторы | СГОЭС-М11 | 55450-13 |
| Системы контроля уровня загазованности | СК3-12-Ех-01.М | 25713-03 |
| Датчики оптические инфракрасные | Drager мод. Polytron IR (2IR) | 46044-10 |
| Уровнемеры микроволновые | VEGAFLEX серии 60 | 25337-03 |
| Уровнемеры контактные микроволновые | VEGAFLEX 6* | 27284-09 |
| Уровнемеры микроволновые бесконтактные | VEGAPULS 6* VEGAPULS серии 60 | 27283-12 |
| Уровнемеры радарные | OPTIWAVE 7300C | 45407-10 |
| Уровнемеры | OPTIFLEX 1300C | 45408-10 |
| Уровнемеры | BM26A | 43911-10 |
| Уровнемеры ультразвуковые | OPTISOUND 3000 | 50180-12 |
| Уровнемеры | 3300 | 25547-12 |
| Уровнемеры ультразвуковые | OPTISOUND 3010С | 32920-06 |
| Уровнемеры радиоволновые | УЛМ | 16861-08 |
| Преобразователи магнитные поплавковые | ПМП-162, ПМП-167 | 24715-03 |
| Преобразователи магнитные поплавковые | ПМП-062, ПМП-076 | 24715-14 |
| Датчики давления | 1151 мод. GP, AP, DP, HP, LT | 13849-04 |
| Преобразователи давления измерительные | 2600Т | 47079-11 |
| Преобразователи давления измерительные | VEGABAR | 27285-09 |
| Преобразователи давления измерительные | 40.4327, 40.4390, 40.4391, 40.4753, 40.2004, 40.2050, 40.2090 | 40802-09 |
| Датчики давления | ДМ5007-3151 | 35264-07 |
| Датчики давления | Метран-75 | 48186-11 |
| Преобразователи давления измерительные | АИР-10 | 31654-14 |
| Преобразователи давления измерительные | АИР-20 | 63044-16 |
| Приборы регистрирующие измерительные | LOGOSCREEN cf, LOGOSCREEN es | 28973-10 |
| Приборы регистрирующие измерительные | LOGOSCREEN nt | 32894-11 |
| Расходомеры ультразвуковые | UFM 500 | 29975-09 |
| Расходомеры ультразвуковые | UFM 3030 | 48218-11 |
| Аппаратура виброконтроля | СВКА 1 | 41153-09 |
| Вибропреобразователи | АВС 070 | 14112-03 |
| Системы информационноизмерительные расширенного вибромониторинга | TIK-RVM | 42802-09 |
| Каналы виброизмерительные | ИКВ-1-хх | 43779-10 |
| Датчики давления коррозионностойкие | Метран-49 | 19396-08 |
| Т ермопреобразователи сопротивления взрывозащищенные | ТСМУ 027, ТСМУ 028, ТСМУ 029, ТСПУ 027, ТСПУ 028, ТСПУ 029 | 30789-05 |
| Преобразователи термоэлектрические | ТС | 53491-13 |
| Т ермопреобразователи сопротивления | ТСМ и ТСП Метран-200 | 50911-12 |
| Термометры сопротивления | ТСМ 012, ТСП 012 | 43587-10 |
| Термометры сопротивления | ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М | 43586-10 |
| Термопреобразователи с унифицированным выходным сигналом | ТСПУ 902820 | 32460-06 |
| Преобразователи измерительные | IM, IMS, MK | 49765-12 |
| Преобразователи измерительные | MCR-FL | 56372-14 |
| Преобразователи аналоговые | MINI MCR-SL-I-I (-SP) | 47645-11 |
| Преобразователи измерительные | MACX | 55661-13 |
| Преобразователи измерительные | MINI | 55662-13 |
| Преобразователи сигналов измерительные | MACX MCR(-EX)-SL | 54711-13 |
| Преобразователи измерительные | MACX MCR-EX-SL | 41972-09 |
| Преобразователи аналоговые | MACX MCR-UI-UI (-UP) (-SP)(-NC) | 47644-11 |
| Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные | MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока) | 39164-08 |
| Преобразователи переменного тока измерительные | MACX MCR-SL, MCR-S, MCR-SL, MCR-SLP | 39163-08 |
| Преобразователи | ЕТ | 39489-11 |
| Преобразователи измерительные | ТМА | 27113-09 |
| Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) | К | 22153-14 |
| Барьеры искрозащиты | Z | 22152-07 |
| Преобразователи с пороговым устройством (барьеры искрозащиты) | K | 22150-07 |
| Преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) | K | 22149-14 |
| Преобразователи измерительные частоты с гальванической развязкой (барьеры искрозащиты) | K | 22148-08 |
| Преобразователи измерительные | Radioline | 59880-15 |
| Преобразователи измерительные | Axioline | 58643-14 |
| Преобразователи измерительные | Inline | 58642-14 |
| Преобразователи измерительные программируемые | IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) | 35516-07 |
| Преобразователи измерительные программируемые | IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC) | 35515-07 |
| Преобразователи цифроаналоговые программируемые | IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) | 35514-07 |
| Преобразователи измерительные | Н | 40667-15 |
Таблица 3 - Модули ввода аналоговых сигналов
| Тип модуля | Тип СИ | Регистрационный номер |
| BMXAMI0410 | Модули аналоговые | 49662-12 |
| BMXAMI0810 | ||
| BMXAMI0800 | ||
| BMXAMI0410H | ||
| 140ACI03000 | Контроллеры программируемые логические PLC Modicon | 18649-09 |
| 140AVI03000 | ||
| 140ACI04000 | ||
| 140ARI03010 | ||
| 140AММ09000 |
Измерительный канал вида 3 имеет структуру: термопреобразователь сопротивления -промежуточный измерительный преобразователь с гальванической развязкой - модуль ввода аналоговых сигналов. Перечень возможных термопреобразователей сопротивления приведен в таблице 4. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Таблица 4 - Термопреобразователи сопротивления
| Наименование СИ | Тип СИ | Регистрационный номер |
| Т ермопреобразователи сопротивления | ТС | 53491-13 |
| Т ермопреобразователи сопротивления | Rosemount 0065 | 53211-13 |
| Т ермопреобразователи сопротивления | ТСП/ТСМ Метран | 50911-12 |
| Т ермопреобразователи сопротивления | ТСМ/ТСП 012 | 43587-10 |
| Т ермопреобразователи сопротивления | ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М | 60967-15 |
| Т ермопреобразователи сопротивления | ТСМ 012, ТСП 012 | 60966-15 |
| Т ермопреобразователи сопротивления | TR, TF | 47279-11 |
| Термометры сопротивления | JUMO | 49521-12 |
| Термометры сопротивления | ТСП/ТСМ | 50071-12 |
Измерительный канал вида 4.1 имеет структуру: модуль вывода аналоговых сигналов -промежуточный измерительный преобразователь с гальванической развязкой. Измерительный канал вида 4.2 имеет структуру: модуль вывода аналоговых сигналов. Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 5. В качестве промежуточных измерительных преобразователей применяются преобразователи измерительные указанные в таблице 2.
Примечание: Состав ИК зависит от конкретного исполнения.
Таблица 5 - Модули вывода аналоговых сигналов
| Тип модуля | Тип СИ | Регистрационный номер |
| BMXAMO0210 | Модули аналоговые | 49662-12 |
| BMXAMO0210Н | ||
| BMXAMO0410 | ||
| BMXAMO0802 | ||
| 140ATO02000 | Контроллеры программируемые логические | 18649-09 |
| 140AVO02000 | ||
| 140ATO13000 |

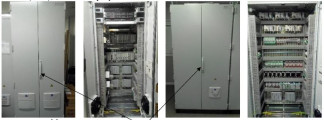

Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава комплекса не предусмотрены. Защита от несанкционированного доступа обеспечивается наличием механического замка на двери шкафа.
Программное обеспечение «Комплексы измерительные систем микропроцессорных автоматизации нефтеперекачивающей станции «Спецэлектромеханика» (далее - ПО «Спецэлектромеханика»), можно разделить на 2 группы - встроенное ПО (далее - ВПО) контроллеров комплекса «Спецэлектромеханика» и внешнее, устанавливаемое на персональный компьютер - ПО «OPC Factory Server» или ПО «MBE Driver». Выбор внешнего ПО зависит от конкретного исполнения.
ВПО контроллера комплекса «Спецэлектромеханика» устанавливается в энергонезависимою память контроллеров в производственном цикле на заводе-изготовителя. Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливается в процессе первичной поверки комплекса.
ПО «OPC Factory Server» - программа, представляющая собой сервер данных полученных с контроллера и предоставляющая их клиентам по ОРС-стандарту.
ПО «MBE Driver» - программа, представляющая собой сервер данных полученных с контроллера и предоставляющая их клиентам (в т. ч. по ОРС-стандарту).
| Идентификационные данные (признаки) | Значение | Значение |
| Наименование программного обеспечения | ПО «OPC Factory Server» | ПО «MBE Driver» |
| Идентификационное наименование ПО | OPC Factory Server -[Server Status] | MBE I/O Server |
| Номер версии (идентификационный номер) программного обеспечения | не ниже V3.50.2905.0 | не ниже v7.46b |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | - | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | - | - |
ПО «Спецэлектромеханика», предназначенное для управления работой модулей и предоставление измерительной информации по стандартным протоколам, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компонента комплекса. Уровень защиты ПО «Спецэлектромеханика» -«высокий» по Р 50.2.077-2014.
Таблица 7 - Основные технические характеристики комплексов «Спецэлектромеханика»
| Наименование | Значение |
| Диапазоны измерения физических величин: | |
| - избыточного давления, МПа | от 0 до 16 |
| - разрежения, МПа | от 0 до 0,1 |
| - перепада давления, МПа | от 0 до 14 |
| - температуры, °C | от -100 до +200 |
| - расхода, м3/ч | от 0,1 до 10000 |
| - уровня, мм | от 0 до 23000 |
| - загазованности, % ННКРП* | от 0 до 100 |
| - виброскорости, мм/с | от 0 до 30 |
| - осевого смещения ротора, мм | от 0 до 10 |
| - силы тока, потребляемого нагрузкой, А | от 0 до 5 |
| - напряжения нагрузки, В | от 0 до 380 |
| - сопротивления, Ом | от 30 до 180 |
| - силы тока, мА | от 4 до 20 |
| - скорость изменения частоты вращения вала насоса, об/мин | от 0 до 150 |
| - позиционирование исполнительного органа регулирующей арматуры, % | от 0 до 100 |
| Рабочие условия эксплуатации первичных измерительных преобразователей: | |
| - температура окружающего воздуха, °С | от -40 до +60 |
| - относительная влажность при температуре +30 °С, % | от 30 до 95 без конденсации влаги |
| - атмосферное давление, кПа | от 84 до 107 |
| Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей ввода/вывода: | |
| - температура окружающего воздуха, °С | от 0 до +45 |
| - относительная влажность при температуре + 30 °С, % | от 40 до 80 без конденсации влаги |
| - атмосферное давление, кПа | от 84 до 107 |
| Параметры электропитания от сети переменного тока: | |
| - напряжение, В | от 187 до 264 |
| - частота, Гц | 50±0,4 |
| Потребляемая мощность шкафа, В А, не более | 1500 |
| Назначенный срок службы, лет | 20 |
| Масса одного шкафа, кг, не более | 400 |
| Г абаритные размеры одного шкафа, мм, не более | 2300х1600х1000 |
| Максимальное количество ИК для одного шкафа | 176 |
| НКПРП * - Нижний концентрационный предел распространения пламени | |
Таблица 8 - Основные метрологические характеристики входных измерительных каналов с учетом погрешности первичных преобразователей
| Пределы допускаемой приведенной погрешности ИК | |
| - канал измерения избыточного давления нефти/нефтепродуктов, сред вспомогательных систем (кроме давления воздуха) | ±0,15 % от диапазона |
| - канал измерения избыточного давления воздуха | ±0,6 % от диапазона |
| - канал измерения перепада давления нефти/нефтепродукта, сред вспомогательных систем | ±0,6 % от диапазона |
| - канал измерения расхода нефти/нефтепродуктов | ±0,75 % от диапазона |
| - канал измерения позиционирования исполнительного органа регулирующей арматуры | ±1,5 % от диапазона |
| - канал измерения силы тока, напряжения, мощности | ±1,5 % от диапазона |
| - канал измерения виброскорости | ±15 % от диапазона |
| - канал измерения загазованности воздуха парами нефти/нефтепродуктов, % НКПРП* | ±7,5 % от диапазона |
| Пределы допускаемой абсолютной погрешности ИК | |
| - канал измерения уровня жидкости во вспомогательных емкостях | ±15 мм |
| - канал измерения уровня нефти/нефтепродукта в резервуаре | ±4,5 мм |
| Пределы допускаемой абсолютной погрешности ИК | |
| - канал измерения температуры нефти/нефтепродукта в трубопроводах | ±0,75 °С |
| - канал измерения температуры других сред | ±3 °С |
| - канал измерения позиционирования частоты вращения выходного вала гидромуфты и позиционирования частоты вращения вала частотно- регулируемого привода | ±4,5 об/мин |
| НКПРП * - Нижний концентрационный предел распространения пламени | |
| Пределы допускаемой приведенной погрешности измерительного канала, %, при использовании модулей вывода аналоговых сигналов: | ||
| ВМХАМО0410 | 140АТО02000; 140ATO13000; 140AVO02000 | ВМХАМО0210; BMXAMO0210Н; ВМХАМО0802 |
| ±0,15 | ±0,10 | ±0,25 |
наносится на табличку шкафа и на титульные листы эксплуатационной документации типографским способом.
| Наименование | Кол. (шт.) |
| Комплекс измерительный систем «Спецэлектромеханика» | 1 |
| Комплект ЗИП | 1 |
| Методика поверки | 1 |
| Комплект эксплуатационных документов | 1 |
осуществляется по методике поверки ЯКДГ.420609.003 КИ «Комплексы измерительные систем микропроцессорных автоматизации нефтеперекачивающей станции «Спецэлектромеханика». Методика поверки», утвержденной ФБУ «ЦСМ Татарстан» 15 мая 2016 г.
Перечень эталонов, используемых при поверке:
- калибратор процессов многофункциональный Fluke-726 воспроизведение (0-24) мА, погрешность ±(0,01 % + 2 ед. мл.р.);
измерение (0-52) мА, погрешность ±(0,01 % + 2 ед. мл.р.), Госреестр № 52221-12;
- магазин сопротивлений Р4831, от 0 до 100000 Ом, КТ 0,02, Госреестр № 6332-77.
Знак поверки наносится на свидетельство о поверке комплекса.
изложены в Руководстве по эксплуатации на комплексы измерительные систем микропроцессорных автоматизации нефтеперекачивающей станции «Спецэлектромеханика».
ТУ 4217-003-73789194-2008 (ЯКДГ.420609.001ТУ) «Микропроцессорная система автоматизации нефтеперекачивающей станции «Спецэлектромеханика». Технические условия»
| Зарегистрировано поверок | 24 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
