| Номер в госреестре | 65274-16 |
| Наименование СИ | Система измерительная количества компримированного газа, отпускаемого |
| Обозначение типа СИ | АГНКС |
| Изготовитель | ООО "Метания", г.Екатеринбург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная количества компримированного газа, отпускаемого АГНКС (далее - система), предназначена для измерений массы и объема отпускаемого сжатого природного газа при заправке автотранспорта на автомобильной газонаполнительной компрессорной станции (АГНКС).
Принцип действия системы измерительной количества компримированного газа, отпускаемого АГНКС, основан на измерении массового расхода или массы природного газа по ГОСТ 27577-2000 с помощью внесенных в Госреестр средств измерений РФ расходомеров массового расхода газа, преобразовании электронным конвертором, встроенным в расходомер, измеренного массового расхода в объемный расход и вычислении массы и приведенного к нормальным условиям объема природного газа.

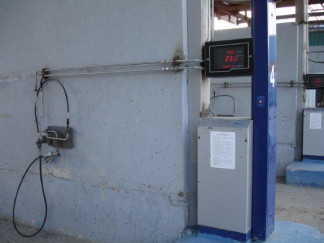

Конструктивно система состоит из 8 измерительных каналов, каждый из которых содержит однопостовую газозаправочную газовую колонку (далее - КГЗ), подключенную с помощью линии связи к пульту оператора. 4 КГЗ имеют в своем составе массовые расходомеры OPTIGAS 5050С (регистрационный номер в Федеральном информационном фонде 33437-12), 4 КГЗ имеют массовые счетчики - расходомеры Micro Motion модификации СNG 050 (регистрационный номер в Федеральном информационном фонде 45115-10).
Каждая КГЗ работает в автономном режиме и обеспечивает потребителя следующей информацией:
- количество отпущенного газа в кг и м3 (при стандартных условиях);
- цена отпускаемого газа;
- стоимость отпущенного газа.
Пульт оператора состоит из шкафа настенного, блока резервного питания, монитора, клавиатуры, манипулятора и принтера.
Внутри настенного шкафа размещены:
- контроллер;
- печатные платы сопряжения с контроллером для сбора и обработки сигналов с расходомеров и исполнительных устройств;
- энергетические барьеры;
- блоки трансформации и стабилизации напряжения.
Заправка автотранспортных средств может производиться одновременно и независимо с каждой КГЗ.
Система обеспечивает визуализацию процесса заправки с выдачей оператору информации:
- номер КГЗ;
- давление в заправляемых баллонах транспортного средства на КГЗ;
- количество отпущенного газа в кг и м3 (при стандартных условиях);
- цена отпускаемого газа;
- стоимость отпущенного газа.
Вид климатического исполнения системы УХЛ 4.2 по ГОСТ 15150-69.
Степень защиты оболочки от проникновения пыли и воды по ГОСТ 14254-96:
- IP54 для КГЗ;
- IP65 для устройства подвеса гибкого шланга.
Система относится к изделиям ремонтируемым, восстанавливаемым в условиях предприятия-изготовителя.
Идентификационные данные программного обеспечения системы указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АГНКС ПО КЗУГ-8 МК |
| Номер версии (идентификационный номер) ПО | Версия v4.14 |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Диапазон измерения массы отпускаемого газа, кг | от 5 до 100 |
| Пределы допускаемой относительной погрешности при измерении массы отпускаемого газа, % | ±1,0 |
| Диапазон измерения объема отпускаемого газа, м3 (при стандартных условиях) | от 1,4 до 140 |
| Пределы допускаемой относительной погрешности при измерении объема отпускаемого газа*, % | ±1,5 |
| Время заправки, мин, не более | 10 |
| Питание от сети однофазного переменного тока: - напряжение, В - частота питающей сети, Гц | 220 -23 50±1 |
| Потребляемая мощность, Вт, не более | 1000 |
| Г абаритные размеры газозаправочной газовой колонки системы (длина х ширина х высота), мм, не более | 430х480х2120 |
| Масса газозаправочной газовой колонки системы, кг, не более | 140 |
| Условия эксплуатации: - температура окружающего воздуха, °C газозаправочная газовая колонка пульт оператора - относительная влажность окружающего воздуха при 25 °С, %, не более: газозаправочная газовая колонка пульт оператора - атмосферное давление, кПа | от -40 до +60 от 5 до 50 98 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 80000 |
| Средний срок службы, лет, не менее | 12 |
| Примечание - * Плотность природного газа в диапазоне от 0,669 до 0,730 кг/м3 в соответствии с ГОСТ 31369-2008 | |
наносится на переднюю панель каждой газозаправочной газовой колонки способом шелкографии и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3
| Наименование изделия | Обозначение | Количество, шт |
| Система измерительная количества ком- | № 01 | 1 |
| примированного газа, отпускаемого АГНКС, в составе: | ||
| - КГЗ | 8 | |
| - пульт оператора; - ЭВМ с программным обеспечением | 1 1 | |
| - комплект ЗИП | 1 | |
| Руководство по эксплуатации | РЭ 4575-01-76519934-2010 | 1 |
| Паспорт | ПС 4575-01-76519934-2010 | 1 |
| Методика поверки | МП 87-221-2015 | 1 |
| Инструкция по монтажу и наладке | 1 | |
| Эксплуатационные документы на компоненты системы: - расходомеры (измерители) | РЭ | 8 |
| - контроллер | 1 | |
| - ЭВМ | 1 | |
| - устройство отсчетное «ТОПАЗ-106Д». Руководство по | ДСМК.408842.010 РЭ | 1 |
| эксплуатации; - нагреватели электрические кабельные с терморегулятором типа НЭВКТР. Паспорт | ТО-Э1890.00 ПС | 1 |
| - энергетические барьеры | Барьеры искробезопасные | 16 |
| - блоки трансформации и стабилизации напряжения | типа «Корунд 4М» | 3 |
| - пистолет заправочный газовый ПЗГ 6-200. Паспорт | 1 |
осуществляется по документу МП 87-221-2015 «ГСИ. Система измерительная количества компримированного газа, отпускаемого АГНКС. Методика поверки», утвержденному ФГУП «УНИИМ» «12» октября 2015 г.
Основные средства поверки:
- государственный эталон единицы массы 3-го разряда в диапазоне значений от 0,1 до 150 кг по ГОСТ 8.021-2005;
- комплекс аппаратно-программный для медицинских исследований на базе хроматографа «Хроматек-Кристалл 5000». Диапазон измерений (0,669-0,730) кг/м , погрешность ± (0,1 -0,5) %.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Методика измерений содержится в документе ДСМК.408842.010 РЭ «Система измерительная количества компримированного газа, отпускаемого АГНКС. Руководство по эксплуатации».
