| Номер в госреестре | 65277-16 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | S207596PDPD3E6 |
| Изготовитель | "Minco Products, Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые S207596PDPD3E6 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры подшипников в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

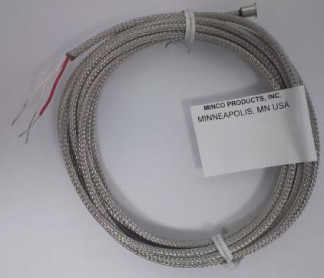

Термопреобразователи конструктивно выполнены в виде тонкостенного цилиндрического корпуса (в месте контакта с поверхностью подшипника) типа «В» с присоединенным кабелем с проводами в оплетке из нержавеющей стали.
Внутри корпуса ТС размещены 2 ЧЭ.
Корпус ТС изготавливается из медного сплава с никелевым покрытием. Провода и кабель термопреобразователей покрыты специальной смолой типа ФЭП (фторированный этилен-пропилен).
ТС имеют трехпроводную схему соединения внутренних проводов с ЧЭ.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +130 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 66512009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры, °С) | 0 ,0 о" + ,3 (0, +± |
| Длина корпуса ТС, мм | 6,4 |
| Диаметр корпуса ТС, мм | 4,8 |
| Диаметр площадки корпуса ТС, мм | 6,4 |
| Длина кабеля с удлинительными проводами, мм, не более | 3048 |
| Электрическое сопротивление изоляции ТС при температуре (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 10 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +125 95 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый S207596PDPD3E6 24 шт.
Паспорт 24 экз.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Регистрационный № 19736-11).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в паспорте на термопреобразователь сопротивления платиновый S207596PDPD3E6.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
Техническая документация фирмы «Minco Products, Inc.», США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
