| Номер в госреестре | 65278-16 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | IMX12, исп. IMX12-AI, IMX12-AO, IMX12-TI |
| Изготовитель | "Hans Turck GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные серии IMX12 (далее по тексту - преобразователи или ИП) предназначены для измерения, преобразования и гальванической развязки сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока, а также нормированного аналогового сигнала постоянного тока в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА (от 0 до 20 мА только для исполнения IMX12-TI) или напряжения от 1 до 5 В (только для исполнения IMX12-AI), а также в цифровой сигнал для передачи по протоколу HART (только для исполнений IMX12-AI, IMX12-AO). Преобразователи предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.
Принцип работы преобразователей основан на измерении, преобразовании и гальванической развязки сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), омических устройств, милливольтовых устройств постоянного тока, а также нормированного аналогового сигнала постоянного тока в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА (от 0 до 20 мА только для исполнения IMX12-TI) или напряжения от 1 до 5 В (только для исполнения IMX12-AI) с возможностью наложения на него цифрового сигнала HART-протокола (только для исполнений IMX12-AI, IMX12-AO).
Преобразователи серии IMX12 изготавливаются следующих исполнений: IMX12-AI, IMX12-AO, IMX12-TI, различающиеся друг от друга по метрологическим и техническим характеристикам, а также возможностью конфигурирования преобразователей с помощью персонального компьютера и специального программного обеспечения.

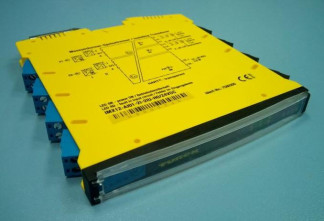

Преобразователи измерительные серии IMX12 конструктивно выполнены в пластмассовом разборном корпусе прямоугольной формы, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми или пружинными зажимами расположены на противоположных сторонах корпуса.
Преобразователи исполнений IMX12-AI, IMX12-AO представляют собой одно- и двухканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования аналоговых сигналов с двухпроводных датчиков или измерительных преобразователей с унифицированным выходным сигналом постоянного тока от 4 до 20 мА в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА или напряжения от 1 до 5 В (только для исполнения IMX12-AI) с возможностью наложения на него цифрового сигнала HART-протокола.
Преобразователи исполнения IMX12-TI представляют собой одно- и двухканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования сигналов поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока, а также нормированного аналогового сигнала постоянного тока в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА или от 0 до 20 мА.
Программное обеспечение (ПО) у преобразователей исполнений IMX12-AI, IMX12-AO отсутствует.
ПО у преобразователей исполнения IMX12-TI состоит из встроенной и автономной части ПО. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО преобразователей исполнения IMX12-TI приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | software |
| Номер версии (идентификационный номер) ПО | V1.0.3.0 |
| Цифровой идентификатор программного обеспечения | - |
| Примечание к таблице 1: () - и более поздние версии. | |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные автономной части ПО преобразователей исполнения IMX12-TI приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | IODD |
| Номер версии (идентификационный номер) ПО | V01.0000 |
| Цифровой идентификатор программного обеспечения | - |
| Примечание к таблице 2: () - и более поздние версии. | |
Основные метрологические и технические характеристики преобразователей измерительных серии IMX12 приведены в таблицах 3-5.
Таблица 3
| Для исполнений IMX12-AI, IMX12-AO | |
| Наименование характеристики | Значение характеристики |
| Диапазон входных сигналов | от 4 до 20 мА |
| Диапазон выходных сигналов | от 4 до 20 мА или от 1 до 5 В |
| Пределы допускаемой основной приведенной погрешности (при температуре окружающей среды 23±5 °С), % | ±0,05 (от верхнего предела диапазона выходных сигналов) |
| Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С, % | ±0,002 (от верхнего предела диапазона выходных сигналов) |
Таблица 4
| Для исполнения IMX12-TI | ||||
| Тип НСХ, входные сигналы(2) | Диапазон измерений (1) | Пределы допускаемой основной абсолютной погрешности аналого-цифрового преобразования (при температуре окружающей среды 23±5 °С)(3) | Пределы допускаемой дополнительной абсолютной погрешности аналого-цифрового преобразования от влияния температуры окружающей среды / 1 °С, %(3) | |
| мВ, Ом, мА | °С | |||
| Pt50 (а=0,00385 °С-1) | от 9,26 до 195,24 Ом | от -200 до +850 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Pt100 (а=0,00385 °С-1) | от 18,52 до 390,48 Ом | от -200 до +850 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Pt500 (а=0,00385 °С-1) | от 92,6 до 1952,4 Ом | от -200 до +850 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Pt1000 (а=0,00385 °С-1) | от 185,2 до 3904,8 Ом | от -200 до +850 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Ni50 (а=0,00618°С-1) | от 34,75 до 144,6 Ом | от -60 до +250 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Ni100 (а=0,00618°С-1) | от 69,5 до 289,2 Ом | от -60 до +250 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Ni500 (а=0,00618°С-1) | от 347,5 до 1446 Ом | от -60 до +250 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Ni1000 (а=0,00618°С-1) | от 695,00 до 2892,00 Ом | от -60 до +250 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| 50П (а=0,00391 °С-1) | от 8,62 до 197,58 Ом | от -200 до +850 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| 100П (а=0,00391 °С-1) | от 17,24 до 395,16 Ом | от -200 до +850 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| 500П (а=0,00391 °С-1) | от 86,2 до 1975,8 Ом | от -200 до +850 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Для исполнения IMX12-TI | ||||
| Тип НСХ, входные сигналы(2) | Диапазон измерений (1) | Пределы допускаемой основной абсолютной погрешности аналого-цифрового преобразования (при температуре окружающей среды 23±5 °С)(3) | Пределы допускаемой дополнительной абсолютной погрешности аналого-цифрового преобразования от влияния температуры окружающей среды / 1 °С, %(3) | |
| мВ, Ом, мА | °С | |||
| 1000П (а=0,00391 °С-1) | от 172,4 до 3951,6 Ом | от -200 до +850 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| 50М (а=0,00426 °С-1) | от 39,35 до 92,6 Ом | от -50 до +200 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| 53М (а=0,00426 °С-1) | от 41,71 до 98,16 Ом | от -50 до +200 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| 100М (а=0,00426 °С-1) | от 78,7 до 185,2 Ом | от -50 до +200 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| 500М (а=0,00426 °С-1) | от 393,5 до 926 Ом | от -50 до +200 | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| A | от 0 до 26,416 мВ | от 0 до 1750 | ±0,015 мВ | ±0,0032 мВ |
| B | от 0,431 до 13,014 мВ | от 300 до 1750 | ±0,015 мВ | ±0,0032 мВ |
| C | от 0 до 30,399 мВ | от 0 до 1750 | ±0,015 мВ | ±0,0032 мВ |
| E | от -8,825 до +76,373 мВ | от -200 до +1000 | ±0,015 мВ | ±0,0032 мВ |
| J | от -7,890 до +69,553 мВ | от -200 до +1200 | ±0,015 мВ | ±0,0032 мВ |
| К | от -5,891 до +52,410 мВ | от -200 до +1300 | ±0,015 мВ | ±0,0032 мВ |
| L | от -8,15 до +53,14 мВ | от -200 до +900 | ±0,015 мВ | ±0,0032 мВ |
| N | от -3,990 до +47,513 мВ | от -200 до +1300 | ±0,015 мВ | ±0,0032 мВ |
| R | от -0,226 до +20,877 мВ | от -50 до +1750 | ±0,015 мВ | ±0,0032 мВ |
| S | от -0,236 до +18,503 мВ | от -50 до +1750 | ±0,015 мВ | ±0,0032 мВ |
| T | от -5,603 до +20,872 мВ | от - 200 до +400 | ±0,015 мВ | ±0,0032 мВ |
| L (по ГОСТ Р 8.585-2001) | от -9,488 до +66,466 мВ | от -200 до +800 | ±0,015 мВ | ±0,0032 мВ |
| A-1 | от 0 до 26,416 мВ | от 0 до 1750 | ±0,015 мВ | ±0,0032 мВ |
| A-2 | от 0 до 26,656 мВ | от 0 до 1750 | ±0,015 мВ | ±0,0032 мВ |
| A-3 | от 0 до 26,200 мВ | от 0 до 1750 | ±0,015 мВ | ±0,0032 мВ |
| M (по ГОСТ Р 8.585-2001) | от -6,154 до +4,722 мВ | от -200 до +100 | ±0,015 мВ | ±0,0032 мВ |
Для исполнения IMX12-TI
| Тип НСХ, входные сигналы(2) | Диапазон измерений (1) | Пределы допускаемой основной абсолютной погрешности аналого-цифрового преобразования (при температуре окружающей среды 23±5 °С)(3) | Пределы допускаемой дополнительной абсолютной погрешности аналого-цифрового преобразования от влияния температуры окружающей среды / 1 °С, %(3) | |
| мВ, Ом, мА | °С | |||
| Напряжение | от -151 до +151 мВ | - | ±0,015 мВ | ±0,0032 мВ |
| Сопротивление | от 0 до 5000 Ом | - | ±0,05 Ом; ±0,5 Ом(4) | ±0,005 Ом; ±0,03 Ом(5) |
| Ток | от 0 до 20 мА | - | ±0,01 мА | ±0,0005 мА |
| от 4 до 20 мА | - | ±0,01 мА | ±0,0005 мА | |
Примечания:
1) Допускается изготовление преобразователей с диапазонами измерений, отличными от приведенных в таблице 4, но не превышающих нижней и верхней границы приведенных диапазонов.
2) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001/МЭК 60584-1:2013 соответственно, кроме типов НСХ Ni50, Ni100, Ni500, Ni1000, L
3) Пределы допускаемой основной и дополнительной приведенных погрешностей преобразователей вычисляются по формулам:
A ( ЪОШ ), % (от интервала измерений) = ±( А осн/(R(U)max-R(U)min)+0,005/(Imax-Imin))• 100%,
А( Ъдш ), мА / 1 °С = ±( Aдоп• (Imax-Imin)/(R(U)max-R(U)min)+0,0005 мА),
где: А осн и А доп - значения основной абсолютной или дополнительной погрешности
аналого-цифрового преобразования, Ом или мВ;
R(U)max, R(U)min - верхний/нижний предел интервала измерений, Ом или мВ;
Imax, Imin - верхний/нижний предел диапазона выходных сигналов, мА.
4) Пределы допускаемой основной абсолютной погрешности аналого-цифрового преобразования сигналов электрического сопротивления:
±0,05 Ом для значений сопротивления не более 500 Ом;
±0,5 Ом для значений сопротивления свыше 500 Ом.
5) Пределы допускаемой дополнительной абсолютной погрешности аналого-цифрового преобразования сигналов электрического сопротивления:
±0,005 Ом для значений сопротивления не более 500 Ом
_±0,03 Ом для значений сопротивления свыше 500 Ом._
| Наименование характеристики | Значение характеристики |
| Диапазон выходных сигналов (для исполнения IMX12-TI), мА: | от 4 до 20 или от 0 до 20 |
| Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °С: | ±2 |
| Количество каналов: | 1 или 2 |
| Напряжение питания постоянного тока, В: | от 10 до 30 |
| Габаритные размеры, не более, мм: | 120x12,5x128 |
| Масса, не более, г: | 200 |
| Рабочие условия эксплуатации: | |
| Температура окружающей среды при эксплуатации, °С: | от -25 до +70 |
| Относительная влажность окружающей среды, %, не более: | 95 |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания и/или также на корпус преобразователя при помощи наклейки.
В комплект поставки входят:
- преобразователь измерительный (исполнение по заказу) - 1 шт.;
- паспорт - 1 экз.;
- методика поверки МП 207.1-002-2016 - 1 экз.
осуществляется в соответствии с документом МП 207.1-002-2016 «Преобразователи измерительные серии IMX12. Методика поверки», утверждённым ФГУП «ВНИИМС» 17.05.2016 г. Основные средства поверки:
- компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13);
- мера электрического сопротивления постоянного тока многозначная МС 3070-3 (регистрационный № 50281-12);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);
- термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15).
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям измерительным серии IMX12
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
