| Номер в госреестре | 65285-16 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | ElGas мод. ElGas-QRAE 3, ElGas-MultiRAE Lite 3G ElGas-QRAE 3 |
| Изготовитель | ООО "ЭльГаз", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

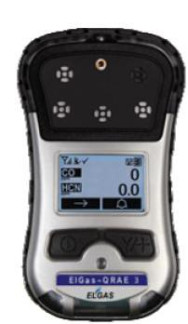

Газоанализаторы портативные ElGas мод. ElGas-QRAE 3, ElGas-MultiRAE Lite 3G ElGas-QRAE 3 (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, водорода, вредных газов, довзрывоопасных концентраций горючих газов в воздухе рабочей зоны и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Принцип действия газоанализаторов основан на физико-химических методах анализа:
- термокаталитический при измерении объемной доли горючих газов (метан (CH4), этан (С2Н6), пропан (C3H8), бутан (С4Н10), пентан (C5H12), гексан (С6Н14), этилен (С2Н4), водород
(H));
- электрохимический при измерении объемной доли содержания кислорода и вредных
газов.
Газоанализаторы представляют собой автоматические переносные приборы непрерывного действия.
Газоанализаторы отличаются количеством каналов измерения (в ElGas-MultiRAE Lite 3G ElGas-QRAE3 3 или 4 одновременно; в ElGas-QRAE 3 2, 3 или 4 одновременно), измеряемыми газовыми компонентами (ElGas-MultiRAE Lite 3G ElGas-QRAE 3 для измерения горючих газов, кислорода, монооксида углерода и сероводорода; ElGas-QRAE 3 для измерения горючих газов, кислорода и токсичных газов: NH3, CO, SO2, NO2, H2S, HCN, PH3, Cl2).
Каждый газоанализатор имеет 2 исполнения, отличающиеся способом отбора пробы: диффузионный или принудительный за счет встроенного побудителя расхода (с насосом).
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический цифровой дисплей, органы управления, вход для подачи анализируемой среды и индикаторы световой и устройство вибрационной сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Газоанализаторы снабжены металлической клипсой крепления к поясу.
Газоанализаторы обеспечивают вывод данных на персональный компьютер при помощи интерфейса RS-232или беспроводного интерфейса (при наличии). По отдельному заказу газоанализаторы могут комплектоваться модулем беспроводной связи.
Газоанализаторы выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты 0 Ex ia IIC T4 Ga X.
Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды по ГОСТ 14254-96, в зависимости от исполнения:
- с насосом IP 65;
- с диффузионным отбором пробы IP 67.
Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Г азоанализатор ElGas | мод. ElGas-QRAE 3 | мод.ElGas- MultiRAE Lite 3G ElGas-QRAE 3 |
| Идентификационное наименование ПО | QRAE 3.Fwm | QRAE 3.Fwm |
| Номер версии (идентификационный номер ПО) | V2.10 | V2.10 |
| Цифровой идентификатор ПО | 27641C72 | 27641C72 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC 32 | CRC 32 |
| Примечания: - номер версии ПО должен быть не ниже указанного в таблице; - значения контрольных сумм указаны только для файлов версий, указанных в таблице. | ||
Защита программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по P 50.2.077-2014.
Метрологические характеристики газоанализаторов приведены в таблице 2.
Таблица 2 - Метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний T0,9, с, не более | ||
| абсолютной, объемная доля | относи тельной, % | |||||
| Электрохимический сенсор | ||||||
| Аммиак (NH3) | От 0 до 100 -1 млн | от 0 до 30 млн-1 включ. | ±5 млн-1 | - | 60 | |
| св. 30 до 100 млн-1 | - | ±15 | ||||
| Монооксид углерода (СО) | От 0 до 500 -1 млн | От 0 до 20 млн-1 включ. | ± 2 млн-1 | - | 40 | |
| Св. 20 до 500 млн-1 | - | ±10 | ||||
| Хлор (Cl2) | От 0 до 50 -1 млн | От 0,0 до 1,0 млн-1 включ. | ±0,2 млн-1 | - | 30 | |
| Св. 1 до 50 млн-1 | - | ±20 | ||||
| Синильная кислота (HCN) Сенсор 4R | От 0 до 50 млн-1 | От 0 до 50 млн-1 | ±10 млн-1 | 200 | ||
| Синильная кислота (HCN) Сенсор 3R | От 0 до 50 млн-1 | От 0 до 50 млн-1 | ±10 млн-1 | 200 | ||
| Сероводород (H2S) | От 0 до 100 -1 млн | От 0,0 до 8,0 млн-1 включ. | ±1,6 млн-1 | - | 35 | |
| Св. 8 до 100 млн-1 | - | ±20 | ||||
| Диоксид азота (NO2) | От 0 до 50 -1 млн | От 0,0 до 1,0 млн-1 включ. | ±0,2 млн-1 | - | 30 | |
| Св. 1 до 50 млн-1 | - | ±20 | ||||
| Кислород (O2) | От 0 до 30 % | От 0,0 до 10,0 % включ. | ± 1,5 % | - | 15 | |
| Св. 10 до 30 % | ±5 | |||||
| Диоксид серы (SO2) | От 0 до 20 -1 млн | От 0 до 4 млн-1 включ. | ±1 млн-1 | - | 75 | |
| Св. 4 до 20 млн-1 | - | ±25 | ||||
| Фосфин (PH3) | От 0 до 20 -1 млн | От 0 до 20 млн-1 | _i_ -1 ± млн | - | 60 | |
| Термокаталитический сенсор | ||||||
| Метан СН4 | от 0,0 до 4,4 % (от 0 до 100 % НКПР) | от 0,00 до 2,20 % (от 0 до 50 % НКПР) | ±0,22 % (±5 % НКПР) | 30 | ||
| Этан С2Н6 | от 0,0 до 2,5 % (от 0 до 100 % НКПР) | от 0,000 до 1,250 % (от 0 до 50 % НКПР) | ±0,125 % (±5 % НКПР) | 30 | ||
| Этилен С2Н4 | от 0,0 до 2,3 % (от 0 до 100 % НКПР) | от 0,000 до 1,150 % (от 0 до 50 % НКПР) | ±0,115 % (±5 % НКПР) | 30 | ||
| Бутан С4Н10 | от 0,0 до 1,4 % (от 0 до 100 % НКПР) | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) | 30 | ||
| Г ексан С6Н14 | от 0,0 до 1,0 % (от 0 до 100 % НКПР) | от 0,00 до 0,50 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | 30 | ||
| Пропан С3Н8 | от 0,0 до 1,7 % (от 0 до 100 % НКПР) | от 0,000 до 0,850 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | 30 | ||
| Пентан С5Н12 | от 0,0 до 1,4 % (от 0 до 100 % НКПР) | от 0,00 до 0,70 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) | 30 | ||
| Водород Н2 | от 0,0 до 4,0 % (от 0 до 100 % НКПР) | от 0,0 до 2,0 % (от 0 до 50 % НКПР) | ±0,2 % (±5 % НКПР) | 30 | ||
Таблица 3
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности: - для измерительных каналов горючих газов - для измерительных каналов вредных газов и кислорода | 0,5 1,0 |
| Время прогрева газоанализатора, мин, не более | 2 |
| Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более | 0,5 |
| Время непрерывной работы газоанализатора от автономных источни- | |
| ков питания при температуре (20±5) °С, ч, не менее: | |
| - без использования беспроводного соединения в диффузионном режиме | 14 |
| - без использования беспроводного соединения с насосом | 11 |
| - с использованием беспроводного соединения в диффузионном режиме | 10 |
| - с использованием беспроводного соединения в режиме насоса | 8 |
Габаритные размеры и масса газоанализаторов не более указанных в таблице 4. Таблица 4
| Исполнение газоанализатора | Г абаритные размеры, мм, не более | Масса, г, не более | ||
| Длина | Ширина | высота | ||
| с диффузионным отбором пробы | 140 | 82 | 42 | 365 |
| с насосом | 145 | 82 | 42 | 410 |
Таблица 5
| Условия эксплуатации: | ||
| о/"ч - температура окружающей среды, С | от -45 до +50 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| - относительная влажность воздуха, % | не более 95 (без конденсации влаги) | |
| Средняя наработка на отказ, ч, не менее | 10 000 | |
| Средний срок службы, лет, не менее | 10 | |
наносится на табличку на корпусе газоанализатора способом наклейки на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплект газоанализаторов
| Наименование | Обозначение | Примечание |
| Газоанализатор | В соответствии с поставляемой модификацией | Модель и исполнение газоанализатора и определяемый компонент указывается при заказе |
| Зарядное устройство с подставкой | - | По заказу |
| Кабель для связи с компьютером | - | |
| Кабель для передачи данных | - | |
| Автоматическая калибровочная система | AutoRAE2 | |
| Модуль беспроводной связи | - | |
| CD с программным обеспечением и технической документацией | - | |
| Калибровочный адаптер | - | 1 шт. |
| Методика поверки | МП 117-221-2016 | По заказу |
| Руководство по эксплуатации | ЭЛГА.4215.030.02 РЭ | 1 экз. на партию |
осуществляется по документу МП 117-221-2016 «ГСИ. Газоанализаторы портативные ElGas мод. ElGas-QRAE 3, ElGas-MultiRAE Lite 3G ElGas-QRAE 3», утвержденному ФГУП «УНИИМ» 11 августа 2016 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) 10530-2014 (СН4 - воздух), 10544-2014 (С2Н6 - воздух), 10544-2014 (СэНв - воздух), 10544-2014 (С4Н10 - воздух), 10544-2014 (С5Н12 - воздух), 10543-2014 (СбНм - воздух), 10544-2014 (С2Н4 - воздух), 10544-2014 (н - воздух), 10545-2014 (HCN - азот), 10530-2014 (СО - азот), 10537-2014 (H2S - азот), 10547-2014 (SO2 - азот), 10546-2014 (NH3
- азот), 10547-2014 (О2 - азот), 10547-2014 (NO2 - азот); ГСО 10545-2014 (PH3- азот);
- эталон единицы содержания компонентов в газовых средах 1 разряда в диапазоне значений от 110-6 до 10 %, № 3.2.ВКЭ.0067.2014 (генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде 62151-15);
- эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 2 разряда в диапазоне значений от 0,07 до 100 мг/м3, № 3.2.ВКЭ.0096.2016 (генератор ГДП 102, регистрационный номер в Федеральном информационном фонде 17431-09);
-источники микропотоков хлора ИМ09-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %;
- азот газообразный по ГОСТ 9293-74, объемная доля азота 99,999%.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Методика измерений содержится в документе ЭЛГА.4215.030.02 РЭ «Газоанализаторы портативные ElGas мод. ElGas-QRAE 3, ElGas-MultiRAE Lite 3G ElGas-QRAE 3. Руководство по эксплуатации».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия. ГОСТР 52350.29.1-2010 (МЭК 60079-29-1:2007) Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ТУ 4215-030-65294716-2016 Газоанализаторы портативные ElGas мод. ElGas-QRAE 3, ElGas-MultiRAE Lite 3G ElGas-QRAE3. Технические условия.
