Установки поверочные СПУ-3М, 65287-16

Назначение

Установки поверочные СПУ-3М предназначены для воспроизведения единицы заданного объема газа, а также для вычислений объема газа, приведенного к стандартным условиям.

Описание

Принцип действия установок поверочных СПУ-3М основан на зависимости частоты колебаний струи в струйном генераторе преобразователя расхода от расхода проходящей через него поверочной среды.

Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через установку поверочную СПУ-3М. Импульсный сигнал преобразуется в аналого-цифровом преобразователе (АЦП) в величину объема газа, который регистрируется с нарастающим итогом.

Установки поверочные СПУ-3М могут применяться для поверки и калибровки счетчиков (расходомеров) газа в метрологических службах предприятий и организаций в качестве эталонного средства измерений в условиях стационарных и передвижных поверочных лабораторий и в рабочих условиях эксплуатации средств измерений (СИ).

Поверка счетчиков (расходомеров) газа основана на сравнении результатов одновременных измерений объема (объемного расхода) потока рабочей среды поверяемым счетчиком (расходомером) и установкой поверочной СПУ-3М, включенной последовательно в измерительную магистраль.

Приведение объема газа (при использовании в качестве измеряемой среды природного газа) к стандартным условиям основано на измерении значения объема газа при рабочих условиях, измерении давления и температуры газа чувствительными элементами из состава установки, и вычислении объема газа, приведенного к стандартным условиям.

Вычисления объема газа, приведенного к стандартным условиям, выполняется с учетом условно-постоянных параметров свойств газа: плотности газа при стандартных условиях, содержания компонентов N2 и CO2. Определение коэффициента сжимаемости при использовании в качестве измеряемой среды природного газа с избыточным давлением производится по ГОСТ 30319.2. Давление газа и коэффициент сжимаемости могут быть приняты за условнопостоянные параметры и вводиться в установку как фиксированные значения физических величин.

Установки поверочные СПУ-3М имеют в своем составе:

-    преобразователь расхода;

-    чувствительный элемент для измерения давления;

-    чувствительный элемент для измерения температуры;

-    комплект измерительных магистралей и запорно-регулирующей аппаратуры;

-    электронный блок (ЭБ)

-    встроенную электронно-вычислительную машину с комплектом программного обеспечения (ВЭВМ), с показывающим и управляющим устройством в виде сенсорного дисплея. ВЭВМ отображает информацию о поверке счетчиков газа в ручном и автоматизированном режимах (осуществляет автоматизированный расчет относительной погрешности поверяемого счетчика). ВЭВМ выполняет архивирование в энергонезависимой памяти результатов поверки, а также передачу архивной информации и протокола поверки с возможностью прямой печати на принтер;

-    задатчик - регулятор расхода, используется для создания стабильного расхода потока рабочей среды через установку и поверяемое СИ;

-    аккумуляторную батарею, которая обеспечивает автономное применение установки СПУ-3М.

Управление задатчиком может осуществляться как с панели задатчика, так и по интерфейсу RS485 из программного обеспечения СПУ-3М с помощью экранной формы «Управление задатчиком».

В зависимости от комплектации, в состав установки поверочной СПУ-3М, может входить следующее оборудование:

-    термометр цифровой малогабаритный ТЦМ 9410 (Регистрационный номер 32156-06) для выполнения измерений температуры в месте установки поверяемого счетчика газа при выполнении операций поверки;

-    датчик давления Turbo Flow PS (Регистрационный номер 51409-12) для измерений падения давления на поверяемом счетчике газа при выполнении операций поверки.

Установки поверочные СПУ-3М выпускаются в следующих модификациях, которые отличаются диапазонами расходов:

-    СПУ-3М-16 - диапазон расходов от 0,016 до 16 м3/ч;

-    СПУ-3М-25 - диапазон расходов от 0,025 до 25 м /ч;

-    СПУ-3М-40 - диапазон расходов от 0,04 до 40 м3/ч.

Установки поверочные СПУ-3М выпускаются в исполнении А и Б, которые отличаются пределами допускаемой относительной погрешности установок при измерении объема.

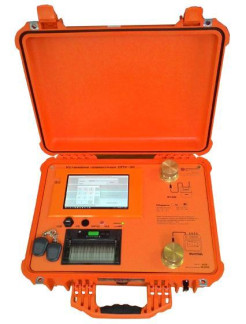

Общий вид установок поверочных СПУ-ЗМ приведен на рисунке 1.

Пломбирование установок поверочных СПУ-3М осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашке пломбировочной на крепежном винте крышки.

Программное обеспечение

Программное обеспечение установок поверочных СПУ-3М используется для измерения объема газа в рабочих условиях и вычисления объема газа приведенного к стандартным условиям, настройки, самодиагностики установок и архивирования измеренных данных, передачи результатов измерений по Wi-fi на ПК. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. При настройке и калибровке на заводе-изготовителе устанавливается программное обеспечение, которое защищено от несанкционированного доступа паролем, а также механическим опломбированием. Интерфейсы для изменения/модификации кода и параметров метрологически значимых модулей отсутствуют.

Технические характеристики

Основные метрологические и технические характеристики установок поверочных СПУ-3М приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на лицевую панель установки методом аппликации и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность установок поверочных СПУ-3М приведена в таблице 3. Т а б л и ц а 3

Поверка

осуществляется по документу МП 0397-1-2016 «Инструкция. ГСИ. Установки поверочные СПУ-3М. Методика поверки», утвержденному ФГУП «ВНИИР» 11 марта 2016 г.

Основные средства поверки:

-    государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013. СКО 0,05%, НСП 0,04%. Диапазон воспроизведения объемного расхода газа от 0,003 до 16 000 м3/ч;

-    частотомер электронный Ф 5041, диапазон от 0,1 Гц до 200 МГц, пределы относительной погрешности ± 3 10-7%;

-    калибратор давления портативный Метран-517, диапазон от минус 100 кПа до 60 МПа, пределы относительной погрешности от ±0,02 % до ±0,1 % по ГОСТ Р 8.802-2012;

-    термостат жидкостный «ТЕРМОТЕСТ-100», диапазон от минус 30 до плюс 100 °С, нестабильность поддержания температуры в течение 1 часа ±0,01 °С;

-    эталонный термометр ЭТС-100, диапазон от минус 196 до 0 °С, 3 разряд по ГОСТ Р 8.558-2009;

-    эталонный термометр ЭТС-100, диапазон от 0 до 660 °С, 3 разряд по ГОСТ Р 8.558-2009;

Знак поверки наносится в документ ТУАС.407369.003 ПС «Установка поверочная СПУ-3М. Паспорт» (раздел «Сведения о поверке»), а также на специальную мастику в соответствии с рисунком 2.

Сведения о методах измерений

Методика (методы) измерений изложена в документе ТУАС.407369.003 РЭ «Установка поверочная СПУ-3М. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расхода газа.

ТУ 4381-028-70670506-2015 Установка поверочная СПУ-3М. Технические условия.
