Государственный реестр средств измерений

Трансформаторы тока ТГ-СВЭЛ-110, 65289-16

65289-16
Трансформаторы тока ТГ-СВЭЛ-110 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.
Документы
Карточка СИ
Номер в госреестре 65289-16
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТГ-СВЭЛ-110
Изготовитель ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург
Год регистрации 2016
Срок свидетельства 26.09.2021
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока ТГ-СВЭЛ-110 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т. е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока ТГ-СВЭЛ-110 предназначены для установки в открытые (ОРУ) или закрытые распределительные устройства (ЗРУ) с заземленной нейтралью.

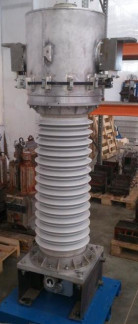

Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерений и защиты).

Первичная обмотка трансформатора (конструктивное исполнение 1) состоит из блоков переключения первичной обмотки, внутренних токоведущих стержней и наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соответствовать положение перемычек, при котором ток от вывода JI1 до вывода JI2 будет протекать через все токоведущие части последовательно, максимальному - при котором ток будет протекать только через внутренние токоведущие стержни.

Первичная обмотка трансформатора (конструктивное исполнение 2) состоит из одного токоведущего стержня. Переключение может быть предусмотрено на вторичной стороне.

Обмотки помещены в герметичный резервуар, который заполнен газом, являющимся изолирующей средой и главной изоляцией.

Для климатического исполнения У1 и УХЛ1* по ГОСТ 15150-69 в качестве главной изоляции в используется элегаз (шестифтористая сера SF6).

Для климатического исполнения УХЛ1 по ГОСТ 15150-69 в качестве главной изоляции используется смесь газов: элегаз (SF6) и хладон-14 (тетрафторметан CF4) в отношении 1:2 по давлению.

Заполнение трансформатора газом производится через клапан автономной герметизации. Для контроля плотности газа применяется сигнализатор плотности.

Элементы первичной обмотки закреплены на резервуаре, при этом вывод Л2 электрически соединен с резервуаром, то есть последний находится под высоким потенциалом.

Для защиты трансформатора от чрезмерного повышения давления (например, при заполнении газом или внутреннем дуговом перекрытии) в резервуаре имеется предохранительная мембрана.

Выводы вторичных обмоток расположены в клеммной коробке, закрываемой пломбируемой крышкой, а выводы заземления - с двух сторон на основании трансформатора.

На опорной поверхности трансформаторов расположены четыре отверстия диаметром 22 мм, предназначенные для крепления трансформаторов на месте установки.

На трансформаторах имеется табличка технических данных.

Рабочее положение трансформаторов в пространстве - вертикальное.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальный первичный ток, А

-    для трансформаторов с возможностью изменения числа витков первичной обмотки 1);

-    для трансформаторов с одним коэффициентом трансформации первичной обмотки

50-100-200; 75-150-300; 100-200-400; 150-300-600 200-400-800; 300-600-1200; 400-800-1600; 500-1000-2000 50, 75, 100, 150, 200, 400 600; 800; 1000; 1200; 1500; 2000

Номинальный вторичный ток, А

1 и 5

Количество вторичных обмоток:

от 1 до 6

Класс точности вторичных обмоток:

-    для измерений и учета;

-    для защиты

0,2S; 0,5S; 0,2; 0,5 5Р;10Р

Номинальная вторичная нагрузка при cos ф = 0,8, В-А

3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100

Номинальная предельная кратность вторичных обмоток для защиты, Кном

от 5 до 50

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений и учета, КБном

от 5 до 30

Номинальная частота напряжения сети, Гц

50 или 60 2)

Г абаритные размеры (длинахширинахвысота), мм

950x665x2155

Масса, кг

425

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1 в диапазоне рабочих температур от -45 до +40 °С;

УХЛ1* в диапазоне рабочих температур от -55 до +40 °С; УХЛ1 в диапазоне рабочих температур от -60 до +40 °С;

Средняя наработка до отказа, ч, не менее

4-105

Средний срок службы, лет, не менее

30

Примечание: 1 - три значения номинального первичного тока за счет переключения на первичной обмотке;

2) - только для трансформаторов, предназначенных для поставок на экспорт.

Вторичные обмотки могут иметь ответвление, необходимое для требуемого значения номинального первичного тока.

Знак утверждения типа

наносится на табличку технических данных трансформатора анодно-окисным металлофотографическим методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Наименование

Кол-во

Примечание

Трансформатор тока ТГ-СВЭЛ-110

1 шт.

Руководство по эксплуатации

1 экз.

На партию из 3 трансформаторов, поставляемых в один адрес

Паспорт

1 экз.

Руководство по эксплуатации сигнализатора давления

1 экз.

На партию из 3 трансформаторов, поставляемых в один адрес

Паспорт сигнализатора давления

1 экз.

ЗИП*

1 к-т

По заказу

Примечание: * - А) групповой ЗИП (газотехнологическое оборудование для заправки газом от баллона) - на партию трансформаторов, поставляемых в один адрес - 1 комплект.

Б) газ для первичного заполнения трансформаторов: для исполнений У1 и УХЛ1* - один баллон элегаза; для исполнения УХЛ1 - один баллон элегаза и один баллон хладона.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); прибор сравнения КНТ-03 (рег. № 24719-03); магазин нагрузок МР 3027 (рег. № 34915-07).

Знак поверки в виде оттиска поверительного клейма наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

0ЭТ.591.012 ТУ Трансформаторы тока ТГ-СВЭЛ-110. Технические условия.
