| Номер в госреестре | 65291-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220-IV |
| Изготовитель | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФНД-220-IV (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 220 кВ.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

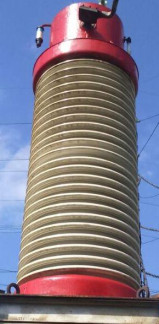

Трансформаторы ТФНД-220-IV состоят из активной части с зажимами первичной обмотки и компенсатора объема масла, размещенными в фарфоровой покрышке, заполненной трансформаторным маслом.
Активная часть состоит из первичной обмотки и магнитопроводов со вторичными обмотками. Первичная обмотка трансформаторов имеет несколько секций, соединяемых перемычками.
Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора.
Выводы вторичных обмоток подключены к клеммам, размещенным в контактной коробке на корпусе трансформатора.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве - вертикальное.
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальный первичный ток, А | 500 - 1000 - 2000 |
| Номинальный вторичный ток, А | 1 |
| Число вторичных обмоток | 4 |
| Класс точности: - обмотки для измерений; - обмотки для защиты | 0,5 0,5 |
| Номинальная вторичная нагрузка при cos ф = 0,8, В-А: - обмотки для измерений; - обмотки для защиты | 30 50; 50; 30 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | 25; 25; 20 |
| Номинальная частота напряжения сети, Гц | 50 |
| Габаритные размеры, мм, (высотахдлинахширина) | 3230x1135x1135 |
| Масса, кг | 2360 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 |
| Средняя наработка до отказа, ч, не менее | 4-105 |
| Средний срок службы, лет, не менее | 30 |
наносится типографским способом на титульный лист паспорта.
Трансформатор тока 6 шт. (Зав. №№ 4331; 4393; 4398; 5418; 5428; 5449).
Паспорт 6 экз.
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-220-IV
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
