| Номер в госреестре | 65292-16 |
| Наименование СИ | Станции индикации времени |
| Обозначение типа СИ | "Хроно-М", индекс 15Н2150 |
| Изготовитель | Акционерное общество "Специализированное опытно-конструкторское бюро систем и средств измерений "Вектор" (АО "СОКБ "Вектор"), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции индикации времени «Хроно-М», индекс 15Н2150 (далее - станции) предназначены для формирования и хранения шкалы времени (ШВ), синхронизированной со ШВ UTC (SU).
Принцип действия станций основан на формировании приемным устройством ШВ, синхронизированной сигналами, передаваемыми космической навигационной системой (КНС) ГЛОНАСС.

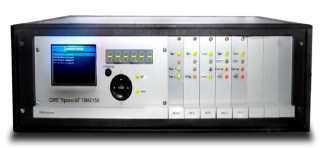

Конструктивно станция выполнена в виде моноблока с отдельно устанавливаемыми табло отображения времени (ТОВ), антенной РБУ (радиостанция, передающая сигналы времени в ДВ диапазоне на частоте 66,(6) кГц), антенно-усилительным устройством АУУ-1Н и пультом дистанционного управления (ПДУ).
Станции обеспечивают передачу контролируемых параметров посредством стандартных интерфейсов RS-232.
По устойчивости и прочности к климатическим воздействиям станции удовлетворяют требованиям, предъявляемым к аппаратуре группы 1.1 климатического исполнения УХЛ по ГОСТ РВ 20.39.304-98 с учетом пункта 11.4. Принцип действия станций основан на формировании приемным устройством ШВ, синхронизированной сигналами, передаваемыми космической навигационной системой (КНС) ГЛОНАСС.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МКЖЕ.00235-01 |
| Номер версии (идентификационный номер) ПО | 2.2.6 |
| Цифровой идентификатор ПО | B9C1F3F6 |
| Алгоритм вычисления идентификатора программного обеспечения | CRC32 |
Метрологически значимая часть ПО станций и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики станций приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности формирования ШВ, синхронизированной с координированной ШВ UTC (SU) при приеме сигналов КНС ГЛОНАСС, мс | ±100 |
| Время установления рабочего режима, мин, не более | 30 |
| Параметры питания от сети переменного тока: - напряжение, В - частота, Гц | 220±22 50±0,5 |
| Потребляемая мощность, ВА, не более: - БПС - ТОВ | 60 35 |
| Габаритные размеры (длинахвысотахширина), мм, не более: | |
| - БПС | 478x332x149 |
| - ТОВ | 775x67x155 |
| - АУУ-1Н | 134x125x84 |
| Масса, кг, не более: | |
| - БПС | 15 |
| - ТОВ | 3,5 |
| - АУУ-1Н | 1,35 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25 °С, % | от 5 до 40 до 80 |
наносится в верхнем левом углу руководства по эксплуатации МКЖЕ.461221.003РЭ типографским или компьютерным способом, на БПС в виде наклейки.
Комплект поставки включает:
- блок приёмника и синхронизации - 1 шт.;
- антенно-усилительное устройство АУУ-1Н - 1 шт.;
- приемная антенна РБУ - 1 шт. (необходимость поставки определяется на этапе заключения договоров на поставку изделия СИВ «Хроно-М»);
- табло отображения времени - 30 шт. (количество определяется на этапе заключения договоров на поставку изделия СИВ «Хроно-М»);
- пульт дистанционного управления - 3 шт. (количество определяется на этапе заключения договоров на поставку изделия СИВ «Хроно-М»);
- комплект кабелей - 1 к-т;
- комплект ЗИП-0 - 1 к-т;
- комплект эксплуатационной документации - 1 к-т.
осуществляется по документу МЖКЕ.461221.003МП «Инструкция. Станции индикации времени «Хроно-М», индекс 15Н2150. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 14 апреля 2016 г.
Основные средства поверки:
- аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и НАВСТАР «Бриз-МВ» (рег. №23275-14): средняя квадратическая погрешность расхождения шкалы времени формируемой аппаратурой потребителей от шкалы времени UTC(SU) не более 300 нс;
- частотомер электронно-счетный Ч3-86 (рег. №27901-11): диапазон измеряемых частот от 0,01 до 100 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора на интервале 1 год ±2-10" .
Знак поверки наносится на лицевую панель БПС в виде наклейки и в свидетельство о поверки в виде оттиска клейма.
ГОСТ РВ 20.39.304-98.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
МКЖЕ.461221.003ТУ Станция индикации времени «Хроно-М». Индекс 15Н2150. Технические условия.
