| Номер в госреестре | 65296-16 |
| Наименование СИ | Измерители цифровые эталонные портативные |
| Обозначение типа СИ | ИЦЭП-01В |
| Изготовитель | Акционерное общество "НПЦентр" (АО «НПЦентр»), г. Мытищи, Московская обл. |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители цифровые эталонные портативные ИЦЭП-01В (далее - измерители) предназначены для точных измерений напряжения, тока, активной мощности и частоты в цепях постоянного тока и в однофазных цепях переменного тока. Измерители могут использоваться при поверке амперметров, вольтметров и ваттметров постоянного и переменного тока класса точности 0,3 и ниже, а так же частотомеров класса точности 0,5 и ниже.

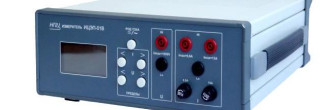

Конструктивно измеритель выполнен в стандартном корпусе БНК-2, в котором располагается электронный блок, состоящий из платы процессорной, индикатора и платы клавиатуры.
Измерители рассчитаны на автономное использование и работу в составе автоматизированных стационарных систем и подвижных лабораторий измерительной техники с использованием интерфейсов ЯБ-232С и USB, а так же на использование непосредственно на месте эксплуатации поверяемых приборов.
В измерителях используется специальный алгоритм цифровой обработки сигналов, реализованный на основе цифрового фильтра, ориентированный на измерения постоянной и переменной составляющих сигналов произвольной формы, не критичный к их форме, частоте и обеспечивающий требуемую точность измерения. Измерители имеют возможность автономного питания, источник которого входит в состав комплекта.
По условиям эксплуатации в части климатических воздействий измерители относятся к группе 1.1 климатического исполнения «УХЛ» по ГОСТ РВ 20.39.304-98 без предъявлений требований к работе на ходу с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха 95% при температуре 30 °С, а в части механических воздействий соответствуют требованиям группы 1.3 ГОСТ РВ 20.39.304 (без предъявления требований работы на ходу).
Метрологически значимая часть программного обеспечения (ПО) ИЦЭП-01В представляет собой специализированное ПО «CM3010.txt».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование ПО | CM3010.txt |
| номер версии (идентификационный номер) ПО | v1.0 |
| цифровой идентификатор ПО | 0xC71E |
| другие идентификационные данные, если имеются | - |
Метрологически значимая часть ПО ИЦЭП-01В и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных измерений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» по Р 50.2.077-2014.
Диапазоны измерения напряжений от 0,1 Un до 1,05 Un, диапазоны измерения токов -от 0,1 1п до 1,05 1п.
Диапазон измерения частоты, при входном напряжении от 0.1 ип до ип, от 20 до 5000 Гц.
Значения пределов измерений напряжения иП измерителя, В:
на постоянном токе: 1 - 3 - 7,5 - 15 - 30 - 75 - 150 - 300 - 450 - 700 - 1000;
на переменном токе: 1 - 3 - 7,5 - 15 - 30 - 75 - 150 - 300 - 450 - 700.
Значения пределов измерений тока 1п на постоянном и переменном токе, А
0,002 - 0,005 - 0,01 - 0,02 - 0,05 - 0,1 - 0,2 - 0,5 - 1 - 2 - 5 - 10 А.
Значения пределов измерения мощности в ваттах должны быть равны произведению значения предела измерения напряжения ип на значение предела измерения тока 1п.
Предел допускаемой основной приведенной погрешности измерения напряжения, тока и мощности на постоянном токе и в диапазоне частот от 20 до 1500 Гц, %: ±0,1.
Предел допускаемой основной относительной погрешности измерений частоты, %:
±0,1.
Время установления рабочего режима, ч, не более 0,25.
Время непрерывной работы, ч, не менее 24.
Питание от источника постоянного напряжения (9.. .18) В, входящего в комплект. Параметры питания от сети переменного тока через адаптер, входящий в комплект: среднеквадратическое значение напряжения, В 220±22;
частота напряжения питания, Гц 50±1;
коэффициент искажения синусоидальности формы кривой
напряжения, % , не более 5.
Полная мощность, потребляемая от сети переменного тока, ВА, не более: 5.
Габаритные размеры измерителя приведены в таблице 2.
Таблица 2
| Наименование составной части | Длинахширинахвысота, мм, не более | |
| без упаковки | в укладочном ящике | |
| ИЦЭП-01В | 300x110x285 | 504x200x394 |
Масса измерителя приведены в таблице 3. Таблица 3
| Наименование составной части | Масса, кг, не более | |
| без упаковки | в укладочном ящике | |
| ИЦЭП-01В | 3 | 8 |
наносится на титульный лист эксплуатационной документации типографским способом и на заднюю панель измерителя в виде наклейки.
В комплект поставки входят:
- измеритель цифровой эталонный портативный ИЦЭП-01В 1 шт.;
- одиночный комплект ЗИП 1 шт.;
- эксплуатационная документация 1 к-т.
осуществляется по разделу 8 документа ЦЕКВ 411181.003РЭ «Указания по поверке» документа «Измеритель цифровой эталонный портативный ИЦЭП-01В. Руководство по эксплуатации», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28 мая 2015 г.
Основные средства поверки:
- комплекс поверочный К2-89 (Рег. № 44470-10): диапазон воспроизведения напряжения постоянного тока от 100 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ±(0,04.0,01) %, диапазон воспроизведения силы постоянного тока от 10 мкА до 100 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ±(0,05.0,01) %, диапазон воспроизведения эффективного значения напряжения переменного тока в диапазоне частот от 20 до 20000 Гц от 100 мкВ до 750 В, пределы допускаемой относительной погрешности воспроизведения эффективного значения напряжения переменного тока ±(0,15.0,02) %, диапазон воспроизведения эффективного значения силы переменного тока от 100 мкА до 25 А, пределы допускаемой относительной погрешности воспроизведения эффективного значения силы переменного тока ±(0,02.0,02) %;
- мультиметр В7-64/1 (Рег. № 16688-97): диапазон измерений напряжения постоянного тока от 1 мкВ до 1250 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ±(0,004.0,01) %, диапазон измерений силы постоянного тока от
10 мкА до 2 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ±(0,02.0,03) %.
Измеритель цифровой эталонный портативный ИЦЭП-01В. Руководство по эксплуатации. ЦЕКВ.411181.003РЭ.
Нормативные документы, устанавливающие требования к измерителям цифровым эталонным портативным ИЦЭП-01В
ГОСТ РВ 20.39.304-98.
ГОСТ 8.027-2001 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и ЭДС
МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот от 110 до 3 10 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1.10-8 до 25 А в диапазоне частот от 20 до 1.106 Гц
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ЦЕКВ.411181.003ТУ «Измеритель цифровой эталонный портативный ИЦЭП-01В. Технические условия.
