| Номер в госреестре | 65299-16 |
| Наименование СИ | Счетчики воды |
| Обозначение типа СИ | Протей 50 |
| Изготовитель | ООО "Сфера экономных технологий", г.Омск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды «Протей 50» (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01.
Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды турбины, расположенной внутри датчика расхода.
Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части турбины. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и индикация его на жидкокристаллическом индикаторе в м3.
Рабочий датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей. При этом измерение прошедшего через счетчик объема воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.
Для передачи результатов измерения объема воды во внешние информационные системы счетчики комплектуются радиомодулем. Протокол передачи данных соответствует стандарту WM-Bus. В качестве приемника информации может использоваться модем «Эол 4», либо любое другое устройство, поддерживающее протокол стандарта WM-Bus. Модем подключается к порту USB персонального компьютера. Для отображения информации от счетчиков воды на персональном компьютере может использоваться программное обеспечение WMBusTools.

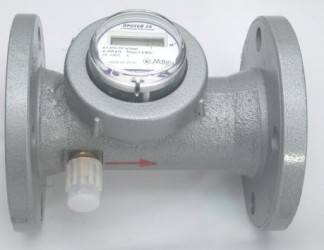

Внешний вид счетчиков, места пломбировки от несанкционированного доступа и нанесение знака поверки приведены на рисунках 1 и 2 соответственно.
Изготавливаются следующие модификации счетчиков:
- счетчик воды «Протей 50.0» - с негерметичным счетным механизмом (IP40);
- счетчик воды «Протей 50.8» - с герметичным счетным механизмом (IP68).
Счетчики имеют импульсный выход, выполненный на основе оптопары в виде
инфракрасного светодиода. Передаточный коэффициент К: 1,072-10" м3/имп.
Счетчики предназначены для измерения объема воды с температурой до 30 °С и могут устанавливаться только на горизонтальных трубопроводах. При монтаже счетчиков необходимо обеспечить прямолинейный участок трубопровода длиной не менее десяти диаметров условного прохода перед счетчиком и пяти после него.
Пломбировка счетчиков на месте эксплуатации осуществляется пломбировкой крепежных болтов при помощи пломбировочной проволоки и пломб.
Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся: программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них; программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО и измерительной информации в соответствии с Р 50.2.077-2014: высокий. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Proteus.108 |
| Номер версии (идентификационный номер) ПО | 1.08 |
| Цифровой идентификатор ПО | CRC16: 7C05 |
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Диаметр условного прохода, Ду, мм | 50 |
| Вариант установки | горизонтальный |
| Метрологический класс по ГОСТ Р 50193.1-92 | С |
| Расход воды, м3/ч: | |
| - минимальный Qmin | 0,12 |
| - переходный Qt | 0,30 |
| - номинальный Qn | 20,00 |
| - максимальный Qmax | 40,00 |
| Порог чувствительности, м3/ч, не более | 0,060 |
| Максимальное рабочее давление, МПа, не более | 1,6 |
| Потеря давления при Qmax, МПа, не более | 0,1 |
| Пределы допускаемой относительной погрешности, 5д, %: | |
| - в диапазоне расходов от Qmin (включая) до Qt (исключая) | ±5 |
| - в диапазоне расходов от Qt (включая) до Qmax (включая) | ±2 |
| Емкость индикатора, м3 | 9999999,99 |
| Цена деления младшего разряда, м3 | 0,01 |
| Температура рабочей среды, °С, не более | 30 |
| Напряжение питания от источника постоянного тока, В | 3,6 |
| Г абаритные размеры (длина; ширина; высота), мм, не более | 200; 160; 156 |
| Масса, кг, не более | 8,5 |
| У словия эксплуатации | |
| - температура окружающего воздуха, °С | от +5 до +50 |
| - относительная влажность воздуха при температуре 35 °С, % | до 80 |
| Средний срок службы | 12 |
наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на титульном листе паспорта типографским способом.
Комплектность приведена в таблице 3. Таблица 3
| Наименование | Количество | Примечание |
| Счетчик воды «Протей 50» | 1 шт. | - |
| Паспорт | 1 экз. | - |
| Методика поверки СЭТ.469333.046-04 МП | 1 экз. | На партию |
осуществляется по документу СЭТ.469333.046-04 МП «ГСИ. Счетчики воды Методика поверки», утвержденному ФБУ «Омский ЦСМ» 27.06.2016 г. «Протей 50». №29553-05): допускаемой паспорт и на
Основное средство поверки: установка поверочная УПСЖ 50/ВМ (рег. диапазон воспроизводимых расходов от 0,02 до 50,00 м /ч, пределы относительной погрешности при измерении объема ±0,25 %.
Знак поверки в виде оттиска поверительного клейма наносится в пломбу, ограничивающую доступ к регулировочному винту.
СЭТ.469333.046-04 ПС «Счетчики воды «Протей 50». Паспорт»
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
СЭТ.469333.046-04 ТУ Счетчики воды «Протей». Технические условия
