| Номер в госреестре | 65301-16 |
| Наименование СИ | Датчики-газоанализаторы паров КРТ |
| Обозначение типа СИ | ДАРТ мод. ДАРТ-А, ДАРТ-А-ВЗ |
| Изготовитель | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ (далее - газоанализаторы) предназначены для непрерывного автоматического измерения массовой концентрации паров гидразин-гидрата в воздухе рабочей зоны.
Принцип измерений газоанализаторов - электрохимический, основанный на электрохимическом окислении паров гидразин-гидрата на поверхности рабочего электрода электрохимической ячейки (далее - ЭХЯ). Электрический ток, который возникает при этом, пропорционален содержанию концентрации паров гидразин-гидрата в анализируемой среде.
Газоанализаторы представляют собой стационарный автоматический прибор непрерывного действия.
Способ отбора пробы - принудительный, обеспечивается встроенным побудителем расхода.
Г азоанализаторы обеспечивают выполнение следующих функций:
а) измерение массовой концентрации паров гидразин-гидрата в воздухе;
б) выдачу выходного сигнала постоянного тока (4 - 20) мА, пропорционального измеренному значению массовой концентрации;
в) выдачу прерывистой световой сигнализации красного цвета СИГНАЛИЗАЦИЯ при достижении измеренных значений массовой концентрации порога срабатывания сигнализации ПОРОГ 1;
г) выдачу прерывистой световой сигнализации повышенной частоты красного цвета СИГНАЛИЗАЦИЯ при достижении измеренных значений массовой концентрации порога срабатывания сигнализации ПОРОГ2;
д) выдачу световой индикации зеленого цвета ПИТАНИЕ при подключении газоанализаторов к источнику напряжения питания постоянного тока;
е) выдачу непрерывной световой индикации красного цвета СИГНАЛИЗАЦИЯ и фиксированного значения тока (1,0 ± 0,2) мА либо (2,0 ± 0,2) мА в линию выходного сигнала постоянного тока в случае неисправности газоанализаторов;
ж) связь с внешними устройствами по цифровому каналу связи, имеющему следующие характеристики:
- интерфейс RS485;
- протокол обмена - MODBUS RTU;
- номинальная цена единицы наименьшего разряда кода - 0,001 мг/м3.

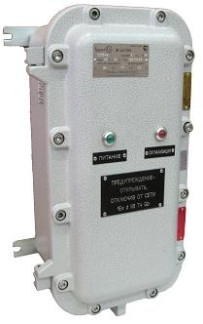

Г азоанализатор выполнены в металлическом корпусе. В нижней части корпуса расположен дренажный клапан, штуцеры ввода и вывода пробы, кабельный ввод для подключения цепи питания и внешних устройств. На крышке расположены сигнальные лампы «ПИТАНИЕ» и «СИГНАЛИЗАЦИЯ».
Газоанализаторы ДАРТ-А-ВЗ относятся к взрывозащищённому электрооборудованию группы II по ГОСТ 30852.0-2002 и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты 1ExdПВT4.
Обозначения модификаций газоанализаторов, условное наименование газоанализаторов, зона размещения соответствуют данным, приведенным в таблице 1.
Таблица 1
| Обозначение газоанализаторов | Условное наименование газоанализаторов | Зона размещения |
| ИБЯЛ.413411.054-02 | ДАРТ-А | Невзрывоопасная |
| ИБЯЛ.413411.054-04 | ДАРТ-А-ВЗ | Взрывоопасная |
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные ПО приведены в таблице 2.
ПО выполняет следующие функции:
- расчет содержания определяемого компонента;
- формирование выходного сигнала постоянного тока пропорционального содержанию определяемого компонента;
Лист № 3 Всего листов 7
- выдачу световой сигнализации при превышении установленных пороговых значений
определяемого компонента и неисправности газоанализатора;
- связь с внешними устройствами по цифровому каналу связи.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Gidrazin.hex |
| Номер версии (идентификационный номер)* ПО | 1 |
| Цифровой идентификатор ПО | 6815 |
| Алгоритм вычисления цифрового идентификатора | CRC-16 |
| * Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
ПО газоанализаторов соответствует ГОСТ Р 8.654-2015. Уровень защиты ПО от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
В комплекте с газоанализатором может поставляться автономное (сервисное) программное обеспечение «DART.exe», предназначенное для визуализации измеренных значений содержания определяемого компонента.
Метрологические и технические характеристики газоанализаторов приведены в таблицах 3 и 4.
Таблица 3
| Определяемый компонент | Диапазон измерений (преобразования*) массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности | |
| абсолютной А, мг/м3 | относительной 5, % | ||
| Г иразин-гидрат N2H4H2O | от 0,0 до 0,1 включ. | ±0,025 | - |
| свыше 0,1 до 1,0 | - | ±25 | |
| * Номинальная статическая характеристика преобразования газоанализаторов по выходному сигналу постоянного тока I, мА, имеет вид 1 _ 1н + Кп ■ Свх, где 1н - нижняя граница диапазона выходного сигнала постоянного тока, равная 4 мА; Свх - действительное значение массовой концентрации определяемого компонента на входе газоанализаторов, мг/м3; Кп - номинальный коэффициент преобразования, равный 16 мА/мг/м . | |||
| Параметр | Значение |
| Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности, % | 6,0 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды и анализируемой газовой смеси в диапазоне от +1 до +45 °С от значения температуры, при которой определялась основная погрешность, в долях от предела допускаемой основной погрешности | ±1,0 |
| Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемого газа в диапазоне от 30 до 80 % от номинального значения относительной влажности 60 % при температуре +25 °С, в долях от предела допускаемой основной погрешности | ±1,5 |
| Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в диапазоне от 84,0 до 106,7 кПа от значения давления, при котором определялась основная погрешность, в долях от предела допускаемой основной погрешности | ±1,0 |
| Предел допускаемого интервала времени непрерывной работы без корректировки показаний по ПГС, месяцев, не менее | 12 |
| Предел допускаемого времени установления показаний Т0,9, мин | 10 |
| Время прогрева, мин, не более | 30 |
| Время срабатывания сигнализации превышения пороговых значений, мин, не более | 5 |
| Электрическое питание постоянным током напряжением, В | от 18 до 32 |
| Потребляемая электрическая мощность, Вт, не более | 25 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 260 230 470 |
| Масса, кг, не более | 20 |
| Средняя наработка на отказ газоанализатора в условиях эксплуатации, с учетом технического обслуживания, ч | 35000 |
| Назначенный срок службы (без учета ЭХЯ), лет Срок службы ЭХЯ, лет, не менее | 30* 2 |
| Условия эксплуатации: 0/-ч - диапазон температуры окружающей среды, С - диапазон относительной влажности окружающей среды при температуре +25 0С (без конденсации влаги), % - диапазон атмосферного давления, кПа - синусоидальная вибрация в диапазоне частот с амплитудой смещения, равной 0,35 мм, Гц - массовая концентрация пыли в воздухе, не более, г/м3 - содержание коррозионно-активных агентов в атмосфере на открытом воздухе, мг/м3, не более а) хлоридов б) сульфатов в) сернистого газа | от +1 до +45 от 30 до 80 от 84,0 до 106,7 от 10 до 55 10-2 0,02 мг/м3 0,03 мг/м3 0,31 мг/м3 |
Примечание: *при периодичности капитального ремонта - 10 лет (ГОСТ 18322-78). | |
| Газоанализаторы устойчивы к содержанию неизмеряемых компонентов в анализируемой пробе, не более: оксид углерода диоксид углерода формальдегид фенол этиловый спирт уксусная кислота алкилзамещенные гидразины, гидразин | 20 мг/м3 1000 млн-1 0,5 мг/м3 1.0 мг/м3 2.0 г/м 33 2.0 мг/м3 0,5 ПДК* |
| Степень защиты газоанализаторов по ГОСТ 14254-96 | IP65 |
| По способу защиты персонала от поражения электрическим относятся к классу III по ГОСТ 12.2.007.0-75 | током газоанализаторы |
| Г азоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011 | |
| Газоанализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008 | |
| Примечание: *ПДК - предельно-допустимая концентрация по ГОСТ 12.1.005-88 | |
Наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки газоанализаторов приведена в таблице 5. Таблица 5
| Обозначение | Наименование | Кол. | Примечание |
| ИБЯЛ.413411.054 | Датчик-газоанализатор паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ | 1 шт. | Согласно заявке |
| ИБЯЛ.413411.054 ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| МП-242-2004-2016 ИБЯЛ.413411.054 РЭ2 (ИБЯЛ.413411.054 РЭ4) ИБЯЛ.413411.054 ФО2 | Комплект эксплуатационных документов: 1. Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ. Методика поверки» 2. Датчики-газоанализаторы паров КРТ ДАРТ. Руководство по эксплуатации 3. Формуляр | 1 компл. | Согласно ИБЯЛ.413411.054 ВЭ |
| Комплект ЗИП | 1 компл. | Согласно ведомости ЗИП |
осуществляется по документу МП-242-2004-2016 «Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «18» августа 2016 г.
Основные средства поверки:
Средства измерений в соответствии с МИ 243/01-2016 «Методика измерений массовой концентрации паров гидразина (гидразин-гидрата) в газовых смесях с азотом (воздухом) фотометрическим методом»:
спектрофотометр, позволяющий проводить измерения при длине волны (690±10) нм, абсолютная погрешность не более ±1 %.
Знак поверки наносится на прибор, как указано на рисунке 1 в виде наклейки или оттиска поверительного клейма.
Методики измерений приведены в Руководстве по эксплуатации ИБЯЛ.413411.054 РЭ2 и ИБЯЛ.413411.054 РЭ4.
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности», п. 43
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
Датчики-газоанализаторы паров КРТ ДАРТ. Технические условия часть 2. ИБЯЛ.413411.054 ТУ1.
