| Номер в госреестре | 65316-16 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т, Геркулес-А |
| Изготовитель | ООО "Кореан Скейл Технолоджи", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т, Геркулес-А (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).
Функциональные возможности весов определяются применяемой модификацией прибора весоизмерительного CI, BI, NT и PDI, производства фирмы «CAS Corporation», Корея (Г осреестр № 50968-12).
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.
Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора (в зависимости от модификации применяемого весоизмерительного индикатора).
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.
Использование весоизмерительного индикатора RW-2601P, оснащенного дополнительными тензометрическими каналами, позволяет подключать до шести однотипных ГПУ одновременно. При этом все подключенные платформы работают независимо. На устройство индикации выводятся показания только выбранных оператором ГПУ. В коммуникационный порт интерфейса RS232 и на встроенный принтер выводятся одновременно показания отдельных ГПУ совместно с суммарным результатом или только суммарный результат.
Обозначение модификаций весов имеет вид Геркулес-X1X2 Х3 Х4 (X5) где:
Х1 - максимальная нагрузка в тоннах. Если модификация имеет максимальную нагрузку
0,5 т, пишется «05».
X2 - исполнение грузоприемной платформы:
- Т - низкопрофильная грузоприемная платформа со скосами;
- П - низкопрофильная грузоприемная платформа;
- Пл - платформа П-образной формы;

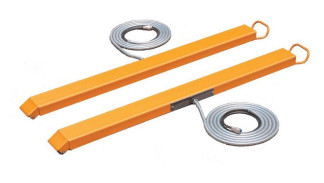

- Б - платформа в виде двух балок.
- А - платформа на центральном датчике.
Х3 - 1 (если присутствует) - применение весоизмерительных датчиков BSS, фирмы CAS
Corporation», Корея (Госреестр № 51261-12).
Х4 - д (если присутствует) - двухинтервальная модификация.
X5 - габаритный размер (ширина и глубина) грузоприемного устройства в метрах (только для Геркулес-П , Геркулес-Пл и Геркулес-А ).
Пример обозначения модификации: Геркулес-1Пл 1 д (1,2х1,2)
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности (III);
- значения Max (Maxi), Min, e (ei);
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа;
- идентификатор программного обеспечения.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Защита от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части обеспечивается установкой пломбы, блокирующей доступ к кнопке юстировки либо установкой пломбы, блокирующей вскрытия корпуса весоизмерительного прибора.
Таблица 1
| Идентификационные данные (признаки) | Значение | ||||
| 1 | 2 | ||||
| Наименование ПО | CI-5000 series firmware | CI-6000 series firmware | CI-200 series firmware | WTM firmware | RW- 2601P |
| Идентификационное наименование ПО | - | - | - | - | - |
| Номер версии (идентификационный номер) ПО | 1.0010, 1.0020, 1.0030 | 1.01, 1.02, 1.03 | 1.20, 1.21, 1.22 | 1.ХХ | 1.00, 1.01, 1.02 |
| Цифровой идентификатор ПО | - | - | - | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - | - | - | - |
Таблица 2
| Идентификационные данные (признаки) | Значение | |||
| 1 | 2 | |||
| Наименование ПО | CI-1560 firmware | CI-2001AS firmware | BI series firmware | PDI firmware |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер) ПО | 1.00, 1.01, 1.02 | 1.00, 1.01, 1.02 | Для BI-100R, BI-100RB 1.01, 1.02, 1.03 | 2.18, 2.19, 2.20 |
| Цифровой идентификатор ПО | - | - | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - | - | - |
| Метрологическая характеристика | Г еркулес-300Т | Геркулес-500Б, Геркулес-500П Геркулес-500 Пл, Геркулес-500Т | Геркулес- 1000Б, Геркулес- 1000П, Геркулес- 1000Пл, Геркулес- 1000Т | Геркулес-2000Б, Геркулес-2000П, Геркулес-2000Пл, Геркулес-2000Т | Геркулес-3000Б, Геркулес-3000П, Геркулес-3000 Пл | Г еркулес-5000П |
| Класс точности по ГОСТ OIML R 76-12011 | III | III | III | III | III | III |
| Максимальная нагрузка, Max, кг | 300 | 500 | 1000 | 2000 | 3000 | 5000 |
| Минимальная нагрузка, Min, кг | 2 | 4 | 10 | 20 | 20 | 40 |
| Поверочный интервал е, и действительная цена деления, d, e=d, кг | 0,1 | 0,2 | 0,5 | 1 | 1 | 2 |
| Число поверочных интервалов (n) | 3000 | 2500 | 2000 | 2000 | 3000 | 2500 |
| Диапазон уравновешивания тары, кг | 100 % Max | |||||
| Диапазон температур для весоизмерительного устройства, °C | от -10 до +40 | |||||
| Диапазон температур для грузоприемного устройства, °C | При использовании датчика BSA: от -10 до +40 При использовании датчика BSS: от -20 до +40 | |||||
Таблица 4
| Метрологическая характеристика | Г еркулес-10000П | Геркулес- 14000П | Г ерку-лес-20000П | Г ерку-лес-015А | Герку- лес-03А | Геркулес- 06А |
| Класс точности по ГОСТ OIML R 76-12011 | III | III | III | III | III | III |
| Максимальная нагрузка, Max, кг | 10 000 | 15 000 | 20 000 | 150 | 300 | 600 |
| Минимальная нагрузка, Min, кг | 40 | 100 | 100 | |||
| Поверочный интервал е,и действительная цена деления, d, e=d, кг | 2 | 5 | 5 | 0,05 | 0,1 | 0,2 |
| Число поверочных интервалов (n) | 5000 | 3000 | 4000 | 3000 | 3000 | 3000 |
| Диапазон уравновешивания тары, кг | 100 % Max | |
| Диапазон температур для весоизмерительного устройства, °C | от -10 до +40 | |
| Диапазон температур для грузоприемного устройства, °C | При использовании датчика BSA: от минус 10 до плюс 40 При использовании датчика BSS: от минус 20 до плюс 40 | от -10 до +40 |
Таблица 5
| Метрологическая характеристика | Г ерку-лес-300Т | Геркулес-500Б, Гер-кулес-500П Г еркулес-500 Пл, Геркулес-500Т | Геркулес-1000Б, Геркулес-1000П, Г ерку-лес-1000Пл, Геркулес-1000Т | Геркулес- 2000Б, Геркулес- 2000П, Геркулес- 2000Пл, Геркулес- 2000Т | Геркулес- 3000Б, Г еркулес-3000П, Геркулес-3000 Пл | Г еркулес-5000П |
| Класс точности по ГОСТ OIML R 76-12011 | III | III | III | III | III | III |
| Максимальная нагрузка, Max1/Max2, кг | 150/300 | 250/500 | 500/1000 | 1000/2000 | 1500/3000 | 2500/5000 |
| Минимальная нагрузка, Min, кг | 1 | 2 | 4 | 10 | 10 | 20 |
| Поверочное интервал е. и действительная цена деления, d, e1=d1/e2=d2, кг | 0,05/0,1 | 0,1/0,2 | 0,2/0,5 | 0,5/1 | 0,5/1 | 1/2 |
| Число поверочных интервалов (ni/n2) | 3000/300 0 | 2500/2500 | 2500/200 0 | 2000/2000 | 3000/3000 | 2500/2500 |
| Диапазон уравновешивания тары, кг | 100 % Max | |||||
| Диапазон температур для весоизмерительного устройства, °C | от -10 до +40 | |||||
| Диапазон температур для грузоприемного устройства, °C | При использовании датчика BSA: от -10 до +40 При использовании датчика BSS: от -20 до +40 | |||||
| Метрологическая характеристика | Геркулес- 10000П | Геркулес- 15000П | Геркулес- 20000П | Г ерку-лес-015A | Герку- лес-03A | Геркулес- 06A |
| Класс точности по ГОСТ OIML R 76-12011 | III | III | III | III | III | III |
| Максимальная нагрузка, Max1/Max2, кг | 5 000/ 10 000 | 5 000/ 10000 | 10000/200 00 | 60/150 | 150/300 | 300/600 |
| Минимальная нагрузка, Min, кг | 20 | 40 | 40 | 0,4 | 0,1 | 2 |
| Поверочное интервал е. и действительная цена деления, d, e1=d1/e2=d2, кг | 1/2 | 2/5 | 2/5 | 0,02/0,05 | 0,05/0,1 | 0,1/0,2 |
| Число поверочных интервалов (ni/n2) | 5000/5000 | 2500/2000 | 5000/4000 | 3000 | 3000 | 3000 |
| Диапазон уравновешивания тары, кг | 100 % Max | |||||
| Диапазон температур для весоизмерительного устройства, °C | от -10 до +40 | |||||
| Диапазон температур для грузоприемного устройства, °C | При использовании датчика BSA: от -10 до +40 При использовании датчика BSS: от -20 до +40 | от -10 до +40 | ||||
Таблица 7 - Габаритные размеры и параметры питания
| Исполнение | Г абаритные размеры, мм, не более (Д х В х Ш) | Масса, кг, не более |
| Геркулес-Х1П Х3 Х4 (1,0х1,2) | 1000х1200х90 | 95 |
| Геркулес-Х1П Хз Х4 (1,2х1,2) | 1200х1200х90 | 120 |
| Геркулес-Х1П Х3 Х4 (1,2х1,5) | 1200х1500х90 | 135 |
| Геркулес-Х1П Х3 Х4 (1,5х1,5) | 1500х1500х90 | 175 |
| Геркулес-Х1П Х3 Х4 (1,5х2,0) | 1500х2000х90 | 215 |
| Геркулес-Х1П Х3 Х4 (0,9х5,5) | 900х5500х120 | 350 |
| Геркулес-Х1Пл Х3 Х4 (1,2х0,8) | 1200х800х90 | 55 |
| Геркулес-Х1Пл Х3 Х4 (1,2х1,0) | 1200х1000х90 | 58 |
| Геркулес-Х1Т Х3 Х4 | 1240х1040х90 | 110 |
| Г еркулес-Х1Б Х3 Х4 | 1200х100х90 (одна балка) | 25 (одна балка) |
| Г еркулес-X1A Х3 Х4 (04х05) | 400х500х130 | 20 |
| Г еркулес-X1A Х3 Х4 (06х07) | 600х700х130 | 35 |
| Г еркулес-X1A Х3 Х4 (08х09) | 800х900х130 | 45 |
| Параметры питания: Напряжение, В Частота, Гц | /-)^sr\ + 10 % 220 -15 % 50±1 |
Знак утверждения типа наносится на титульный лист паспорта и маркировочную табличку, расположенную на корпусе весов.
1. Весы.....1 шт.
2. Паспорт.....1 шт.
осуществляется по приложению «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Основные средства поверки: гири, соответствующие классу точности М1 по OIML R 111-1-2009. Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе 5.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
Измерение массы на весах проводится согласно разделу 6 документа «Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т, Геркулес-А . Паспорт».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания ТУ 4274-001-53740613-13
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
| Зарегистрировано поверок | 2585 |
| Поверителей | 104 |
| Актуальность данных | 17.09.2024 |
