| Номер в госреестре | 65322-16 |
| Наименование СИ | Счетчики-расходомеры массовые кориолисовые |
| Обозначение типа СИ | OVAL мод. ALTImass Type U, ALTImass Type S и ALTImass Type B |
| Изготовитель | "OVAL Corporation", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

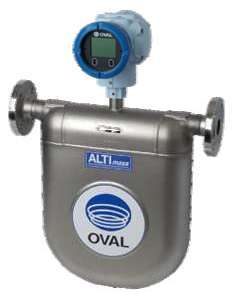

Счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B предназначены для измерений массового расхода и массы жидкости и газа, и плотности жидкости.
Принцип действия счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B основан на использовании силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу, а изменение резонансной частоты собственных колебаний этих трубок - плотности.
Конструктивно счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B состоят из первичного преобразователя расхода (сенсора) и, установленного на корпусе или удаленно, вторичного преобразователя расхода РА0К (трансмиттера).
Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U конструктивно состоит из двух U-образных трубок.
Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type S конструктивно состоит из одной прямой трубки.
Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type B конструктивно состоит из двух дугообразных трубок.
Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U модели CA010 и СА015 имеют специальное исполнение для работы при высоком давлении, модели CA025, CA040, CA050, CA080, CA100 и CA150 имеют специальное исполнение при работе при высокой температуре. Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type S имеют специальные исполнения с трубками из титана.
Пломбирование счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия крепления вторичного преобразователя расхода.
счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B встроенное.
Функции программного обеспечения: вычисление массового расхода, массы и плотности, регистрацию, хранение, передачу и отображение полученной информации.
Идентификационные данные метрологически значимой части программного обеспечения счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B приведены в таблице 1.
Таблица1 - Идентификационные данные метрологически значимой части программного обеспечения счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B
| Идентификационные данные (признаки) | Значение | ||||
| Наименование программного обеспечения (ПО) | ALTImass | ||||
| Идентификационное наименование ПО | Main CPU | LCD CPU | I/O CPU | DSP1 | DSP2 |
| Номер версии (идентификационный номер) ПО | 3.12 | 3.08 | 1.12 | 1.1.0.3 | 3.1.0.4 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 372a | 3618 | 2b08 | 4e18 | e5ca |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | ||||
Конструкция счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Программное обеспечение счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B.
приведены в таблицах 2 - 4.
ALTImass Type U
Таблица 2 - Метрологические и технические характеристики счетчиков-расходомеров массовых кориолисовых OVAL модификаций
| Наименование характеристики | Модель | |||||||||||||
| СА003 | СА006 | СА010 | СА015 | СА025 | СА040 | СА050 | СА080 | СА100 | СА150 | СА15Н | CA200 | CA20H | CA250 | |
| Номинальный диаметр | DN 10 | DN 15 | DN 25 | DN 40 | DN 50 | DN 80 | DN 100 | DN 150 | DN 200 | DN 250 | ||||
| Измеряемая среда | Жидкость или газ | Жидкость | ||||||||||||
| Наибольший расход, т/ч | 0,144 | 0,72 | 2,4 | 7,2 | 21,6 | 78,0 | 240,0 | 684,0 | 1400,0 | 2800,0 | ||||
| Наименьший расход, т/ч | 0,0036 | 0,018 | 0,06 | 0,18 | 0,54 | 1,95 | 6,0 | 17,1 | 35,0 | 70 | ||||
| Наибольший расход (специальное исполнение), т/ч | - | 1,68 | 5,1 | 21,6 | 78,0 | 240,0 | 684,0 | - | ||||||
| Наименьший расход (специальное исполнение), т/ч | - | 0,12 | 0,39 | 0,54 | 1,95 | 6,0 | 17,1 | - | ||||||
| Пределы относительной погрешности при измерении массы: - жидкости, % - газа, % | ± (0,1 + Q/ZS100) или ± (0,2 + Q/ZS100) для специсполнения моделей CA010 и СА015 ± (0,5 + Q/ZS100) | |||||||||||||
| Стабильность нуля ZS, т/ч | 1,810-6 | 1,8 • 10-5 | 6,0 10-5 | 1,810-4 | 5,4 10-4 | 1,95 • 10-3 | 610-3 | 1,7110-2 | 3,510-2 | 7,0 • 10-2 | ||||
| Стабильность нуля ZS (специальное исполнение), т/ч | - | - | 2,110-4 | 6,3610-4 | 1,08 • 10-3 | 3,910-3 | 1,210-2 | 3,42 10-2 | - | |||||
| Диапазон измерений плотности, кг/м3 | от 600 до 2000 | |||||||||||||
| Пределы абсолютной погрешности при измерении плотности, кг/м3 | ±0,5 | |||||||||||||
| Наименование характеристики | Модель | ||||||||||||||
| СА003 | СА006 | СА010 | СА015 | СА025 | СА040 | СА050 | СА080 | СА100 | СА150 | СА^ | CA200 | CA20H | CA250 | ||
| Примечание: Q - значение массового расхода, т/ч; ZS - значение стабильности нуля, т/ч | |||||||||||||||
| Пределы абсолютной погрешности при измерении плотности (специальное исполнение), кг/м3 | - | ±4,0 | ±3,0 | - | |||||||||||
| Давление рабочей среды, МПа, не более | 15 | 9,4 | 13,56 | 10,6 | 8,8 | ||||||||||
| Давление рабочей среды (специальное исполнение), МПа, не более | - | 36 | 43 | 9,4 | 13,5 | - | |||||||||
| Температура измеряемой среды, С | от -40 до +130 (совместный монтаж) от -200 до +200 (раздельный монтаж) | ||||||||||||||
| Температура измеряемой среды (специальное исполнение), оС | - | от -20 до +90 (совместный монтаж) от -200 до +200 (раздельный монтаж) | от -40 до +350 | - | |||||||||||
| Температура окружаю»-» о/"ч щей среды, С | от -40 до +55 | ||||||||||||||
| Относительная влажность окружающей среды, % | от 5 до 95 (без конденсации влаги) | ||||||||||||||
| Габаритные размеры, мм, не более - длина - ширина - высота | 390 280 130 | 350 510 280 | 360 550 280 | 420 610 280 | 520 790 280 | 700 950 280 | 710 950 280 | 930 1150 280 | 1300 1680 360 | 1670 1680 360 | 1390 1920 380 | 1790 1920 500 | 1790 2200 500 | 2260 2200 500 | |
| Масса, кг, не более | 12 | 11 | 12 | 13 | 27 | 45 | 45 | 97 | 312 | 357 | 372 | 408 | 732 | 780 | |
| Наименование характеристики | Модель |
| СА003 СА006 СА010 СА015 СА025 СА040 СА050 СА080 СА100 СА150 СА15Н CA200 CA20H CA250 | |
| Выходные сигналы: - аналоговый токовый, мА - частотно-импульсный, Гц | от 4 до 20 от 0,1 до 10000 |
| Напряжение питания, В: - переменный ток с частотой 50/ 60 Гц - постоянный ток | от 85 до 264 от 20 до 30 |
| Потребляемая мощность, Вт, не более | 15 |
| Средний срок службы, лет, не менее | 20 |
| Связь по интерфейсу | HART, Modbus, FOUNDATION fieldbus, PROFIBUS PA |
Таблица 3 - Метрологические и технические характеристики счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass
Type S
| Наименование характеристики | Модель | ||||||
| СS010 | СS015 | СS025 | СS040 | СS050 | СSR50 | СS080 | |
| Номинальный диаметр | DN 15 | DN 25 | DN 40 | DN 50 | - | DN 80 | |
| Номинальный диаметр (специальное исполнение) | DN 10 | DN 15 | DN 25 | DN 40 | DN 50 | DN 80 | - |
| Измеряемая среда | жидкость | ||||||
| Наибольший расход, т/ч | 1,08 | 3,6 | 10,8 | 27,0 | 54,0 | - | 108,0 |
| Наименьший расход, т/ч | 0,072 | 0,24 | 0,72 | 1,8 | 3,6 | - | 7,2 |
| Наибольший расход (специальное исполнение), т/ч | 1,83 | 6,12 | 18,3 | 45,9 | 91,8 | - | |
| Наименьший расход (специальное исполнение), т/ч | 0,072 | 0,24 | 0,72 | 1,8 | 3,6 | - | |
| Пределы относительной погрешности при измерении массы, % | ± (0,2 + Q/ZS100) | ||||||
| Наименование характеристи | Модель | ||||||
| ки | СS010 | СS015 | СS025 | СS040 | СS050 | СSR50 | СS080 |
| Пределы относительной по | |||||||
| грешности при измерении массы (специальное исполнение), % | ± (0,15 + Q/ZS100) | - | |||||
| Стабильность нуля ZS, т/ч | 3,610-4 | 1,210-3 | 3,610-3 | 910-3 | 1,810-2 | - | 3,610-2 |
| Примечание: Q - значение массового расхода, т/ч; ZS - значение стабильности нуля, т/ч | |||||||
| Стабильность нуля ZS (специальное исполнение), т/ч | 1,210-4 | 4,110-4 | 1,22 10-3 | 3,06 10-3 | 6,1210-3 | - | |
| Диапазон измерений плотности, кг/м3 | от 500 до 1500 (3 диапазона: от 500 до 1000, от 700 до 1300, от 1000 до 1500) | ||||||
| Пределы абсолютной по | |||||||
| грешности при измерении плотности (специальное исполнение), кг/м3 | ±2,0 | - | |||||
| Давление рабочей среды, МПа, не более | 2,8 | ||||||
| Температура измеряемой о среды, С | от -40 до +130 | ||||||
| Температура окружающей о среды, С | от -40 до +55 | от -20 до +55 | |||||
| Относительная влажность, % | от 5 до 95 (без конденсации влаги) | ||||||
| Габаритные размеры, мм, не более | |||||||
| - длина | 550 | 600 | 680 | 900 | 1100 | 1290 | 1290 |
| - ширина | 470 | 470 | 510 | 530 | 570 | 570 | 610 |
| - высота | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Масса, кг, не более | 15 | 16 | 24 | 36 | 48 | 51 | 86 |
| Наименование характеристики | Модель |
| СS010 СS015 СS025 СS040 СS050 СSR50 СS080 | |
| Выходные сигналы: - аналоговый токовый, мА - частотно-импульсный, Гц | от 4 до 20 от 0,1 до 10000 |
| Напряжение питания, В: - переменный ток с частотой 50/ 60 Гц - постоянный ток | от 85 до 264 от 20 до 30 |
| Потребляемая мощность, Вт не более | 15 |
| Средний срок службы, лет | 20 |
| Связь по интерфейсу | HART, Modbus, FOUNDATION fieldbus, PROFIBUS PA |
Таблица 4 - Метрологические и технические характеристики счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass
Type B
| Наименование характеристики | Модель | |||||
| СB006 | СB010 | СB015 | СB025 | СB040 | СB050 | |
| Номинальный диаметр | DN 10 | DN 15 | DN 15 | DN 25 | DN 40 | DN 50 |
| Измеряемая среда | Жидкость | |||||
| Наибольший расход, т/ч | 1,2 | 3,84 | 9,6 | 28,8 | 96,0 | |
| Наименьший расход, т/ч | 0,06 | 0,192 | 0,480 | 1,440 | 4,8 | |
| Пределы относительной погрешности, %: | ± (0,2 + Q/ZS100) | |||||
| Стабильность нуля ZS, т/ч | 910-5 | 2,8810-4 | 7,2-10-4 | 2,1610-3 | 7,2 10-3 | |
| Диапазон измерений плотности, кг/м3 | от 600 до 2000 | |||||
| Пределы абсолютной погрешности при измерении плотности, кг/м3 | ±3,0 | |||||
| Давление рабочей среды, МПа, не более | 10,3 | |||||
| Наименование характеристики | Модель | |||||
| СВ006 | СВ010 | СВ015 | СВ025 | СВ040 | СВ050 | |
| Температура измеряемой среды, С | от -40 до +125 | |||||
| Температура окружающей среды, С | от -40 до +55 | |||||
| Относительная влажность, % | от 5 до 95 (без конденсации влаги) | |||||
| Габаритные размеры, мм, не более - длина - ширина - высота | 450 410 280 | 500 410 280 | 630 520 280 | 740 510 280 | 810 690 280 | 810 690 280 |
| Масса, кг, не более | 12 | 12 | 17 | 20 | 43 | 43 |
| Выходные сигналы: - аналоговый токовый, мА - частотно-импульсный, Гц | от 4 до 20 от 0,1 до 10000 | |||||
| Напряжение питания, В: - переменный ток с частотой 50/ 60 Гц - постоянный ток | от 85 до 264 от 20 до 30 | |||||
| Потребляемая мощность, Вт не более | 15 | |||||
| Средний срок службы, лет | 20 | |||||
| Связь по интерфейсу | HART, Modbus, FOUNDATION fieldbus, PROFIBUS PA | |||||
| Примечание: Q - значение массового расхода, т/ч; ZS - значение стабильности нуля, т/ч | ||||||
наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B, методом лазерной гравировки и по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B представлена в таблице 3.
Таблица 3 - Комплектность счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B_
| Наименование | Количество |
| Счетчик-расходомер массовый кориолисовый OVAL | 1 шт. |
| Кабели соединительные (раздельная монтаж) | 1 комплект |
| Комплект ответных фланцев (по заказу) | 1 комплект |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 0367-1-2015 | 1 экз. |
осуществляется по документу МП 0367-1-2015 «Инструкция. ГСИ. Счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B. Методика поверки», утвержденному ФГУП «ВНИИР» 12.10.2015 г.
Основные средства поверки:
- вторичный эталон единиц массового расхода (массы) жидкости по ГОСТ 8.142-2013, ГОСТ 8.374-2013 в диапазоне значений, соответствующему диапазону измерений массового расхода жидкости счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B;
- рабочий эталон единицы плотности 1 разряда ГОСТ 8.024-2002 с диапазоном значений соответствующим контрольным точкам при поверке, пределы допускаемой абсолютной погрешности ±0,1 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B, а также на пломбы.
приведена в эксплуатационном документе.
Техническая документация фирмы «OVAL Corporation», Япония.
