| Номер в госреестре | 65325-16 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | ZIRCON |
| Изготовитель | Компания "Zetec Inc.", Канада |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые ZIRCON (далее по тексту - дефектоскопы) предназначены для измерений координат залегания дефектов и амплитуд сигналов, отраженных от них, оценки относительных размеров дефектов в сварных соединениях, основном материале оборудования, деталей, трубопроводов и прочих изделий из металлов, их сплавов и других материалов.
Принцип действия дефектоскопа основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля, распространяется в нем, отражается от несплошностей или донной поверхности объекта контроля, принимается преобразователем дефектоскопа и преобразовывается в электрический сигнал. Принятый сигнал регистрируется и обрабатывается процессором электронного блока. Обработанные сигналы передаются на компьютер, подключенный к электронному блока дефектоскопа для визуализации и проведения измерений.

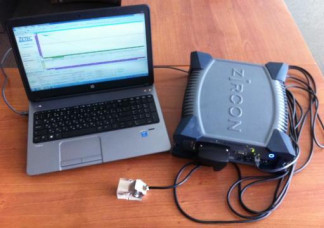

Конструктивно дефектоскопы состоят из электронного блока, подключаемого по сети Ehernet к компьютеру. Управление электронным блоком дефектоскопов осуществляется с помощью программного обеспечения (ПО), установленного на компьютере. К электронному блоку посредством кабеля подсоединяется стандартный ультразвуковой преобразователь или преобразователь с фазированной решеткой (ФР).
В дефектоскопах реализованы два независимых ультразвуковых канала, предназначенных для работы с одноэлементными преобразователями и режим 32/128 PR для работы с ФР. При работе с одноэлементными преобразователями принятые сигналы отображаются на А, B - сканах, при работе с ФР - на S, D, B, C, A-сканах. В дефектоскопах предусмотрена возможность подключения сканера.
Для предотвращения несанкционированного доступа дефектоскопы пломбируются на стыках панелей электронного блока под защитными угловыми накладками способом наклеивания этикетки изготовителя.
На компьютер, к которому подключен электронный блок дефектоскопа устанавливается ПО UltraVision, которое выполняет функции управления дефектоскопом, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UltraVision |
| Номер версии (идентификационный номер) ПО | 3.3R4 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименования характеристик | Значения |
| Допускаемое отклонение установки усиления в диапазоне от 1 до 50 дБ, дБ | ±(0,3+0,025-N), где N - усиление, установленное на дефектоскопе, дБ |
| Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, % от полной высоты экрана дефектоскопа | ±2,0 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов в диапазоне от 2 до 650 мкс, мкс | ±0,08 |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов или толщины изделий по стали в диапазоне от 1 до 300 мм с прямыми преобразователями и ФР, мм | ±(0,5+0,01Н), где Н - измеряемая глубина или толщина, мм |
| Пределы допускаемой абсолютной погрешности измерения координат залегания дефектов по стали (глубины и расстояния по лучу) в диапазоне глубин от 1 до 300 мм с наклонными преобразователями и ФР, мм | ±(1,0+0,02Х), где Х - измеряемая координата, мм |
| Диапазон установки амплитуды импульсов генератора возбуждения на нагрузке 50 Ом, В - для стандартных ультразвуковых каналов; - для каналов с ФР | от 50 до 200 от 35 до 75 |
| Диапазон установки длительности импульсов генератора возбуждения по уровню 0,9 амплитуды, нс | от 25 до 500 с шагом 5 |
| Допускаемое отклонение установки амплитуды и длительности импульсов генератора возбуждения, % | ±15 |
| Частота повторения импульсов генератора возбуждения, Гц | от 50 до 10000 |
| Диапазон рабочих частот, МГц | от 0,5 до 15,0 |
| Частотные фильтры, МГц - нижних частот; - верхних частот; - полосовые фильтры | 2, 5, 10 1, 2, 5 от 1 до 5 от 2 до 10 от 5 до 10 от 5 до 15 |
| Диапазон установки усиления, дБ | от 0 до 70 с шагом 0,5 |
| Диапазон показаний временных интервалов, мкс | от 1 до 3000 |
| Диапазон показаний глубины залегания дефектов или толщины изделий по стали, мм | от 1 до 3000 |
| Диапазон установки скорости распространения УЗК в контролируемых материалах, м/с | от 1500 до 10000 |
| Фазированная решетка: - максимальное число активных каналов - общее число каналов; - задержка генератора, нс; - задержка приемника, нс; - отклонение установки задержки генератора и приемника, нс - общее число фокальных законов | 32 128 от 0 до 20000 с шагом 5 от 0 до 20000 с шагом 5 ±5 1024 |
| Питание осуществляется: - от сети переменного тока с напряжением, В; с частотой, Гц; - от двух литиево-ионных аккумуляторов с напряжением, В | 100±10 или 220±20 от 50 до 60 10,8 |
| Продолжительность работы от аккумулятора, ч, не менее | 8 |
| Г абаритные размеры электронного блока, мм, не более - длина - ширина - высота | 295 323 110 |
| Масса электронного блока, кг, не более | 5,7 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха при температуре +31 оС, % | от 0 до +40 до 95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель дефектоскопа способом наклеивания этикетки.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Электронный блок дефектоскопа | 1 шт. |
| Аккумулятор | 2 шт. |
| Адаптер для питания от сети переменного тока | 1 шт. |
| Кабель питания | 1 шт. |
| Кабель Ethernet | 1 шт. |
| Зарядное устройство для аккумуляторов* | 1 шт. |
| Кейс для транспортировки | 1 шт. |
| Одноэлементные ультразвуковые преобразователи с частотами от 1,5 до 10 МГц | От 1 шт.** |
| Преобразователи с фазированной решеткой типа AS, AM, AL, AXL, LM, LL, ..L10, ..L16, ..L32, ..L64, ..L128, с частотами от 1,5 до 10 МГц производства «Zetec Inc.», Канада | 1 компл.** |
| Призма для ФР | 1 компл.** |
| Сканер | 1 компл.** |
| Портативный компьютер (ноутбук)* | 1 шт. |
| Программное обеспечение UltraVision | 1 диск |
| Руководство по эксплуатации дефектоскопа | 1 экз. |
| Руководство по эксплуатации UltraVision | 1 экз. |
| Методика поверки | 1 экз. |
| * - По дополнительному запросу потребителя. ** - Тип и количество зависит от заказа потребителя | |
осуществляется по документу МП 028.Д4-16 «ГСИ. Дефектоскопы ультразвуковые ZIRCON. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в апреле 2016 года.
Основные средства поверки:
1 Генератор сигналов сложной формы AFG 3022 (Госреестр № 32620-06);
2 Осциллограф цифровой TDS2012В (Госреестр № 32618-06);
3 Магазин затуханий МЗ-50-2 (Госреестр № 5783-76);
4 Меры №2 и №3 из комплекта мер ультразвуковых ККО-3 (Госреестр № 63388-16).
5 Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель электронного блока дефектоскопа.
приведены в эксплуатационном документе.
Техническая документация компании «Zetec Inc.», Канада.
