| Номер в госреестре | 65329-16 |
| Наименование СИ | Комплекты мер ультразвуковых |
| Обозначение типа СИ | КМУ-55724 |
| Изготовитель | ООО "ИЦ Физприбор", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер ультразвуковых КМУ-55724 (далее - комплекты) предназначены для воспроизведения физической величины геометрических размеров искусственных дефектов и используются для настройки и проверки основных параметров ультразвуковых дефектоскопов с частотой 1,25 МГц и более, снабженных преобразователями с плоской рабочей поверхностью.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесенных на комплект мер ультразвуковых КМУ-55724.

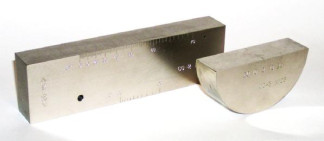

Комплект состоит из двух мер СО-2 и СО-3. На каждой мере нанесена гравировка, содержащая идентификационные данные. Меры изготовлены из стали марки Ст20. На мерах имеется антикоррозионное покрытие (никель хром) толщиной 10 мкм.
Мера СО-2 имеет форму параллелепипеда. В ней имеется одно отверстие диаметром 6мм и два отверстия диаметром 2 мм, расположенных на определенной глубине относительно верхней грани. Мера имеет две шкалы углов, расположенные относительно оси отверстия 6 мм.
С помощью меры СО-2 определяют следующие параметры ультразвуковых преобразователей: угол ввода, ширину диаграммы направленности, условную чувствительность по эхосигналу от отверстия диаметром 6 мм, размер мертвой зоны по эхосигналам от отверстий диаметром 2 мм, время прохождения продольных волн от верхней грани до нижней грани и обратно.
Мера СО-3 имеет форму полуцилиндра. На боковых и верхней грани меры нанесены штрихи, отмечающие центр боковой цилиндрической поверхности. На передней грани нанесена миллиметровая шкала, расположенная относительно центра боковой цилиндрической поверхности.
С помощью меры СО-3 определяют следующие параметры ультразвуковых преобразователей: точку ввода, стрелу преобразователя, время пробега волн в призме.
| Наименование характеристики | Номинальное значение характеристики | Допускаемое отклонение действительного значения от номинального | Пределы допускаемой абсолютной погрешности воспроизведения параметров |
| Высота меры, мм | 59,0 | ±0,2 | ±0,03 |
| Диаметр отверстия, мм | 6,0 | ±0,2 | ±0,003 |
| Диаметр отверстия, мм | 2,0 | ±0,1 | ±0,003 |
| Глубина залегания отверстия диаметром 6 мм, мм | 44,0 | ±0,3 | ±0,003 |
| Глубина залегания отверстия диаметром 2 мм, мм | 3,0; 8,0 | ±0,2 | ±0,003 |
| Время прохождения продольных ультразвуковых волн, мкс | 20,0 | ±0,4 | - |
| Скорость распространения продольных ультразвуковых волн, м/с | 5940 | ±60 | - |
| Скорость распространения поперечных продольных волн, м/с | 3260 | ±40 | - |
| Шероховатость рабочих поверхностей Rz, мкм, не более | 20 | - | - |
| Шкала значений угла ввода, ... ° | от 0 до 70 | ±0,2 | - |
| Г абаритные размеры, мм, не более | - | ||
| - высота | 59 | - | - |
| - ширина | 30 | - | - |
| - длина | 210 | - | - |
| Масса, г | 2900 | - | - |
| Средний срок службы, лет, не менее | 5 | - | - |
| Условия эксплуатации: | - | ||
| - температура окружающей среды, °С | от + 15 до + 25 | - | - |
Таблица 2 - Метрологические и технические характеристики мер СО-3
| Наименование характеристики | Номинальное значение характеристики | Допускаемое отклонение действительного значения от номинального | Пределы допускаемой абсолютной погрешности воспроизведения параметров |
| Диаметр меры, мм, | 110,0 | ±0,2 | ±0,03 |
| Высота меры мм, | 55,0 | ±0,2 | ±0,03 |
| Шероховатость рабочих поверхностей Rz, мкм, не более | 20 | - | - |
| Время прохождения поперечных волн от центра до боковой цилиндрической поверхности и обратно, мкс | 34,0 | ±0,6 | |
| Отклонение штрихов миллиметровой шкалы, мм | - | ±0,2 | - |
| Скорость распространения продольных волн, м/с | 5940 | ±60 | - |
| Скорость распространения поперечных волн, м/с | 3260 | ±40 | - |
| Г абаритные размеры, мм | - | ||
| - высота | 55 | - | - |
| - ширина | 30 | - | - |
| - длина | 110 | - | - |
| Масса, г | 1200 | - | - |
| Средний срок службы не менее, лет | 5 | - | - |
| Условия эксплуатации: | - | ||
| - температура окружающей среды, °С | от +15 до +25 | - |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на упаковку комплекта КМУ-55724 методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Комплект мер ультразвуковых КМУ-55724* | 1 |
| Ящик для хранения и транспортировки | 1 |
| «Комплект мер ультразвуковых КМУ-55724. Руководство по эксплуатации» 51.1418.001.01.000 РЭ | 1 |
| «Комплект мер ультразвуковых КМУ-55724. Паспорт» | 1 |
*Примечание: допускается поставка мер СО-2, СО-3 по отдельности.
осуществляется по документу 51.1418.001.01.000 РЭ «Комплект мер ультразвуковых КМУ-55724. Руководство по эксплуатации», раздел 6 «Методика поверки», утвержденному ФГУП «ВНИИМС» 27 апреля 2016 г.
Основные средства поверки:
Микроскоп инструментальный ИМЦЛ 150х50,Б (регистрационный номер в Федеральном информационном фонде 10742-03).
Штангенрейсмас цифровой ШРЦ-300-0,01 ГОСТ 164-90 (регистрационный номер в Федеральном информационном фонде 25242-03)
Прибор для измерения параметров шероховатости поверхности TR 100 (регистрационный номер в Федеральном информационном фонде 58865-14).
Ультразвуковой дефектоскоп УД9812 (регистрационный номер в Федеральном информационном фонде 46539-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Комплект мер ультразвуковых КМУ-55724. Технические условия. 51.1418.001.01.000 ТУ.
