| Номер в госреестре | 65330-16 |
| Наименование СИ | Машины разрывные |
| Обозначение типа СИ | МРТ-100-10 |
| Изготовитель | ООО "Тестсистемы", г.Иваново |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины разрывные МРТ-100-10 (далее - машины) предназначены для измерений силы и удлинения при испытаниях на растяжение образцов из композиционных, полимерных, а также других материалов с целью построения диаграммы растяжения в диапазоне температур от минус 60 до плюс 100 °С в воздушной среде.
Принцип действия машин основан на преобразовании нагрузки - статической силы, приложенной к испытываемому образцу в режиме растяжения, датчиком тензорезисторным силоизмерительным (далее - измеритель силы) в электрический сигнал, изменяющийся пропорционально этой нагрузке при постоянном значении заданной температуры в воздушной среде. При этом производится измерение продольного удлинения образца по датчику перемещения подвижного захвата.
Установка испытательная с измерителем силы и термокриокамерой обеспечивает деформирование испытываемого образца при различных скоростях нагружения и при различном значении температуры в термокриокамере в воздушной среде.

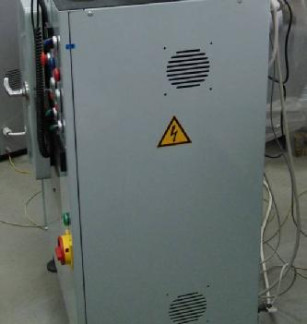

Конструктивно машины состоят из установки испытательной, шкафа управления, пульта оператора машины, пульта управления системой контроля температуры, соединительных устройств. Установка испытательная состоит из разрывного устройства, термокриокамеры и узла измерения перемещения ходового винта.
Разрывное устройство включает в себя две плиты, соединенные стойками. На верхней плите смонтирована система электропривода ходового винта и система измерения перемещения и силоизмерительное устройство.
Пульт оператора машины обеспечивает:
- ввод всех параметров испытания образца с клавиатуры в диалоговом режиме;
- испытание образца по заданному алгоритму;
- полную автоматизацию процесса испытания;
- математическую обработку результатов испытания;
- выдачу информации о результатах испытания на дисплей пульта управления;
- связь с внешними устройствами;
Пульт управления системой контроля температуры обеспечивает:
- ввод всех параметров нагрева или охлаждения образца в диалоговом режиме;
- поддержание заданной температуры во время испытания в зоне образца;
- полную автоматизацию процесса нагрева или охлаждения образца;
- передачу информации на пульт управления испытанием.
Машины в базовой комплектации содержат три измерительных канала:
-канал измерения усилия, включающий в себя измеритель силы и преобразователь сигнала;
-канал измерения перемещения подвижной траверсы, включающий в себя преобразователь перемещений (датчик перемещения) и цифровой преобразователь;
-канал измерения температуры в термокриокамере.
По требованию заказчика машина может быть укомплектована сменными измерителями силы, программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к пульту оператора машины и программное обеспечение)
Обозначение машин при заказе:
«Машина разрывная МРТ-100-10 УХЛ-4.2 ТУ4271-024-99369822-16»,
Идентификационные данные программного обеспечения для пульта оператора машин и пульта управления системой контроля температуры приведены в таблице 1.
Таблица 1
| Наименование идентификационных данных ПО | Пульт оператора машины | Пульт управления системой контроля температуры |
| Идентификационные данные (признаки) | Те81РгоГ I | ТestProf II |
| Идентификационное наименование ПО | P_1.01K | P_1.01STI |
| Номер версии (идентификационный номер) ПО | 1.01К.ХХ* | 1.01 STI^* |
| Цифровой идентификатор ПО | 0X876274 | 0X86F2 |
| Другие идентификационные данные | алгоритм CRC16 | алгоритм CRC 16 |
* 1.01К - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Метрологически не значимая часть программного обеспечения является сервисной частью программного обеспечения и её объём и конфигурация оговариваются при заказе.
Конструктивно машины имеют защиту встроенного программного обеспечения (ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Уровень защиты ПО программно-технического комплекса от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «средний».
Основные метрологические и технические характеристики машин приведены в таблице 2.
Таблица 2
| Характеристики | Параметры |
| 1 | 2 |
| Рабочая испытательная среда в термокриокамере | воздушная |
| Количество одновременно термостатируемых образцов, шт | 10 |
| Наибольшая предельная нагрузка, кН | 1 |
| Диапазоны испытательных нагрузок, кН: - диапазон 1; - диапазон 2; - диапазон 3; - диапазон 4; - диапазон 5 | от 0 до 0,05; от 0 до 0,1; от 0 до 0,3; от 0 до 0,5; от 0 до 1 |
| Пределы допускаемой приведённой погрешности измерений силы для датчиков с номинальными значениями нагрузки 0,05; 0,1; 0,3; 0,5 кН | ±1 % от верхнего предела измерений диапазона |
| Пределы допускаемой погрешности измерений силы для датчика с номинальным значением нагрузки 1 кН: - в диапазоне измерений от 0 до 0,01 кН; - в диапазоне измерений от 0,01 до 1 кН | ±0,1 Н; ±1 % |
| Привод устройства приложения испытательной нагрузки | электромеханический |
| Рабочий ход активного захвата, мм, не менее | 180 |
| Диапазон измерений перемещения, мм | от 0 до 180 |
| Пределы допускаемой погрешности измерений перемещения активного захвата: - в диапазоне от 0 до 10 мм включительно, - в диапазоне свыше 10 до 180 мм, | ±0,1 мм; ±1 % |
| Дискретность отсчетного устройства измерителя перемещений, мкм, не более | 5 |
| Скорость движения активного захвата, мм/мин | 3 |
| Пределы допускаемой относительной погрешности поддержания скорости активного захвата (независимо от испытательной нагрузки), % | ±10 |
| Скорость движения активного захвата при позиционировании, мм/мин, не более | 30 |
| Размеры термокриокамеры (внутренние), мм, не менее: - длина; - ширина; - высота | 250; 340; 400 |
Продолжение таблицы 2
| 1 | 2 |
| Полезный объем имеет форму цилиндра, мм - диаметром; - высотой, и расположен в центре термокриокамеры на расстоянии 75 мм от дна камеры | 150; 120 |
| Диапазон испытательных температур, °С | от минус 60 до плюс 100 |
| Пределы допускаемой абсолютной погрешности поддержания температуры во время испытания во всем диапазоне испытательных температур, °С | ±1 |
| Разброс температуры в полезном объеме термокриокамеры в трех точках по длине образца (вверху, середине, внизу), °С не более | ±1 |
| Время достижения заданной температуры, мин, не более | 40 |
| Дискретность индикации температуры, °С | 0,1 |
| Габаритные размеры машины, мм, не более: - длина; - ширина; - высота | 950; 800; 1820 |
| Масса машины (без сосудов Дьюара), кг, не более | 250 |
| Общая потребляемая мощность, кВт: - в режиме испытания, не более; - в режиме выхода на режим испытания, не более | 1; 2 |
| Напряжение питающей сети переменного тока, В | 230/400±10 %, |
| Частота питающей сети переменного тока, Гц | 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность воздуха (без конденсации), % -атмосферное давление, кПа | от +15 до +25; от 45 до 80 от 84 до 106 |
| Вероятность безотказной работы за 1000 ч | 0,92 |
| Полный средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку, устанавливаемую на основании машины и титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количест во | Примечание |
| Машина разрывная МРТ-100-10 | 1 шт. | |
| Программное обеспечение | По заказу | |
| Программно-технический комплекс | По заказу | |
| ОК 143.26.00.00 РЭ «Машина разрывная МРТ-100-10. Руководство по эксплуатации» | 1 экз. | |
| «ГСИ. Машины разрывные МРТ-100-10. Методика поверки» | 1 экз. |
осуществляется по документу МП 65330-16 «ГСИ. Машины разрывные МРТ-100-10. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 15 февраля 2016 г.
Основные средства поверки (эталоны):
- динамометры 2-го разряда по ГОСТ Р 8.640-2014, наибольший предел измерений до 1 кН, ПГ ±0,24 %;
- набор гирь от 10 мг до 5 кг КТ М1 по ГОСТ OIML R 111-1-2009;
- измеритель температуры многоканальный прецизионный МИТ 8.10М предел измерений от минус 200 до плюс 500 °С, ПГ ±0,005 °С;
- элемент чувствительный термометров сопротивления ТС ЭЧП-06 с рабочим диапазоном измеряемых температур от минус 150 до плюс 450 °С, температурный коэффициент 0,00391 °С-1, класс допуска А;
- индикатор часового типа ИЧ-50, 0-50 мм, ПГ ±(0,030-0,045) мм;
- секундомер механический СОСпр-2б-2-000 ТУ 25-1894.003-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится: в виде наклейки на машину в соответствии с рисунком 2б и в свидетельство о поверке в виде оттиска.
Метод измерений изложен в документе ОК 143.26.00.00 РЭ «Машина разрывная МРТ-100-10. Руководство по эксплуатации»
1 ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»;
2 ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;
3 ТУ 4271-024-99369822-16 «Машины разрывные МРТ-100-10. Технические условия».
