| Номер в госреестре | 65333-16 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | 5708 |
| Изготовитель | "Emerson (Beijing) Instrument Co., Ltd.", Китай; Фирма "Emerson Process Management GmbH & Co. OHG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры 5708 (далее - уровнемеры) предназначены для измерений уровня сыпучих материалов в различных емкостях.
Принцип действия уровнемеров основан на измерении интервала времени между излучением импульса звуковой волны и получением отраженного от поверхности контролируемой среды эхо-сигнала. По измеренным интервалам времени вычисляется расстояние, проходимое эхо-сигналом, и уровень с учетом направления каждой антенны.

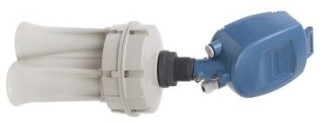

Конструктивно уровнемеры состоят из корпуса с антеннами и блока электроники. Система из трех антенн генерирует низкочастотные акустические сигналы. Встроенный цифровой процессор сигналов осуществляет выборку и анализ эхо-сигналов. Конфигурирование и настройка уровнемеров осуществляются с помощью 4-х кнопочной клавиатуры, расположенной на блоке электроники, или с помощью HART-коммуникатора и программного обеспечения.
Передача результатов измерений из блока электроники осуществляется по интерфейсу RS-485 с поддержкой Modbus или при помощи токового выходного сигнала.
На основе проведенных вычислений, при помощи программного обеспечения, возможно формирование трехмерного изображения поверхности хранящегося продукта на экране удаленного компьютера, а по имеющимся данным о форме и размерах емкости -вычисление объема хранящегося продукта.
В зависимости от функциональных возможностей изготавливаются уровнемеры трех моделей:
- модель 5708L предназначена для измерений уровня сыпучих материалов и применяется в узких резервуарах и бункерах;
- модель 5708V предназначена для измерений минимального и максимального уровней, а также вычислений среднего значения уровня и вычисления объема хранящегося продукта.
- модель 5708S предназначена для измерений уровня, вычисления объема и позволяет формировать трехмерное изображение поверхности хранящегося продукта.
Уровнемеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Метрологические характеристики уровнемеров нормированы с учетом влияния программного обеспечения. Уровнемер обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО уровнемеров приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Наименование ПО |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | 4.2.5 (или выше) |
| Цифровой идентификатор ПО | - |
Программное обеспечение имеет цельную структуру. Исполняемый код программы во внутренней памяти микроконтроллера защищен циклической контрольной суммой, непрерывно контролируемой системой диагностики. Установленные изготовителем параметры, влияющие на измерение уровня, защищены паролем и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений уровня, м | от 0,5 до 70 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня в диапазоне измерений: 0,5 < L < 3 м 3 < L < 20 м 20 < L < 70 м | ±30 мм ±(30 мм + 0,005 L) ±(80 мм + 0,005 L), где L - измеренное значение уровня, м |
| Пределы допускаемой дополнительной абсолютной погрешности измерений уровня при отклонении температуры в емкости от 20 °С, на каждые 10 °С | 0,05 предела основной абсолютной погрешности |
| Диапазон выходного токового сигнала, мА | от 4 до 20 |
| Рабочие условия эксплуатации блока электроники: температура окружающей среды, °С относительная влажность окружающего воздуха, % | от -40 до +85 от 20 до 85 |
| Рабочие условия эксплуатации корпуса с антеннами: температура в емкости для стандартного исполнения, °С температура в емкости для высокотемпературного исполнения, °С избыточное давление в емкости, МПа | от -40 до +100 от -40 до +180 от -0,02 до 0,3 |
| Виброустойчивость: амплитуда ускорения, м/с2 амплитуда смещения, мм частота, Гц | 19,6 0,150 от 5 до 200 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Напряжение питания постоянного тока, В | от 18 до 32 |
| Маркировка взрывозащиты | I Ex ib [ia] IIB T4 Gb Х Ex ib [ia] IIIC T110°C Da/DbX |
| Степень защиты оболочки | IP67 |
| Масса, кг, не более | 5,6 |
| Г абаритные размеры, мм, не более | 577x194x214 |
| Среднее время наработки на отказ, ч, не менее | 60000 |
| Средний срок службы, лет, не менее | 10 |
наносится на информационную табличку уровнемера методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Комплект поставки уровнемеров 5708 приведен в таблице 3.
| Наименование | Количество | Примечание |
| Уровнемер 5708 | 1 шт. | исполнение по заказу |
| Комплект кабельных уплотнений и переходников | 1 комплект | по заказу |
| Монтажный фланец | 1 шт. | по заказу |
| Компакт-диск с программным обеспечением 3D Vision | 1 шт. | по заказу |
| Руководство по эксплуатации | 1 шт. | |
| Паспорт | 1 шт. | |
| Методика поверки | 1 шт. | по заказу |
осуществляется по документу МП 65333-16 «ГСИ. Уровнемеры 5708. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.04.2016 г.
Основные средства поверки:
- дальномер лазерный GLM 80 Ргоffesional (Госреестр №50858-12), диапазон измерений расстояний от 0,05 до 80 м, пределы допускаемой абсолютной погрешности ±1,5 мм;
- рулетка измерительная 2-го класса точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на головку винта, ограничивающего доступ к узлам регулировки уровнемера, и в паспорт уровнемера или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
Техническая документация фирмы «Emerson Process Management».
| Зарегистрировано поверок | 20 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
