Хроматографы газовые Orthodyne модели TCD 5ХХ, TCD 6ХХ (далее - хроматографы) предназначены для автоматического количественного определения содержания примесей (H2,
Карточка СИ
Номер в госреестре 65336-16
Наименование СИ Хроматографы газовые
Обозначение типа СИ Orthodyne мод. TCD 5ХХ, TCD 6ХХ
Изготовитель "Orthodyne S.A.", Бельгия
Год регистрации 2016
Срок свидетельства 06.10.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы газовые Orthodyne модели TCD 5ХХ, TCD 6ХХ (далее - хроматографы) предназначены для автоматического количественного определения содержания примесей (H2, O2, N2, CO, CO2, CH4, инертных газов и легких углеводородов, в зависимости от конфигурации) в чистых газах (N2, Ar, He, H2, O2, CO2 и др.), газовых смесях и технологических газовых средах по аттестованным или стандартизированным методикам.

Описание

Хроматографы газовые Orthodyne модели TCD 5ХХ, TCD 6ХХ (далее - хроматографы) выполнены в виде единого блока, внутри которого, в зависимости от модификации, расположены газовая схема, один или два автоматических мембранных клапана, одна или несколько хроматографических колонок, термокондуктометрический детектор и микропроцессор.

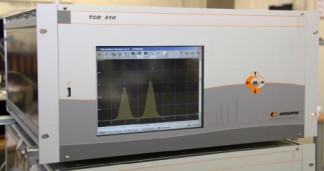

Общий вид хроматографов представлен на рис. 1 и 2. Знак поверки наносится на переднюю панель хроматографа.

Хроматографы модели TCD 5ХХ имеют на передней панели сенсорный дисплей, с помощью которого осуществляется настройка хроматографа и контроль параметров его работы, а также вывод результатов измерений. Также предусмотрена возможность управления хроматографом с помощью внешнего компьютера.

Модель TCD 6ХХ выпускают без дисплея, настройка и контроль осуществляется с внешнего ПК.

Принцип действия хроматографов основан на разделении пробы анализируемого газа на хроматографической колонке (колонках) с последующим детектированием термокондуктомет-рическим детектором, сигнал которого пропорционален содержанию в пробе компонентов, теплопроводность которых отличается от теплопроводности газа-носителя. Перечень определяемых компонентов зависит от модификации хроматографа (газа-носителя, числа и типа колонок и клапанов). Перечень модификаций хроматографов газовых Orthodyne модели TCD 5ХХ, TCD 6ХХ приведен в таблице 1.

Таблица 1

Модификация модели TCD 5ХХ

Модификация модели TCD 6ХХ

Количество колонок

Количество клапанов

Измеряемые

компоненты

TCD 510

TCD 610

1

1

H2, O2, N2, CO, CH4

TCD 520

TCD 620

2

1

H2, O2, N2, CO, CO2, CH4

TCD 530

TCD 630

1

2

H2, O2, N2, CO, CH4

TCD 540

TCD 640

2

2

H2, O2, N2, CO, CO2, CH4

TCD 550

TCD 650

2 и более

2 и более

H2, O2, N2, CO, CO2, CH4 и легких углеводородов

Хроматографы имеют два аналоговых выхода от 4 до 20 мА и разъем RJ-45 для подключения ПК. Также могут иметь до шести выходных реле и до восьми аналоговых выходов (опционально). Два порта USB позволяют подключать к прибору различные периферийные устройства (принтер, мышь, клавиатуру, устройство для хранения данных и т.п.).

Измерения выполняют автоматически, с заданной периодичностью.

Предусмотрена возможность установления двух уровней сигнализации о превышении содержания определяемых компонентах.

Внутреннее программное обеспечение («Hard»), обеспечивающее функционирование хроматографа и установленное производителем на этапе производства, недоступно пользователю. Управление хроматографом, градуировка, выполнение измерений, хранение, отображение и передача измерительной информации осуществляется с помощью ПО «Chromdyne».

ПО «Chromdyne» устанавливается или производителем на хроматограф (модели TCD 5ХХ, встроенное ПО) или пользователем на внешний ПК, соединенный с хроматографом с помощью порта RJ45 (внешнее ПО).

Пломбирование хроматографов не предусмотрено.

Программное обеспечение

Идентификационные данные программного обеспечения хроматографов газовых Orthodyne модели TCD 5ХХ, TCD 6ХХ приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Chromdyne

Номер версии (идентификационный номер) ПО

Не ниже 3.14.14

Цифровой идентификатор ПО

10AFB2E11)

Примечание: 1j только для версии 3.14.14, алгоритм расчета - Dataman S4 Software Windows Version 2.17.

Уровень защиты программного обеспечения хроматографов газовых Orthodyne модели TCD 5ХХ, TCD 6ХХ - «средний» по Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).

Влияние ПО на результаты измерений незначительно и учитывается при установлении метрологических характеристик при аттестации методик измерений в соответствии с ГОСТ Р 8.563-2009.

Технические характеристики

приведены в таблице 3.

Таблица 3

Наименование характеристики

Значение

Уровень флуктуационных шумов нулевого сигнала, мкВ, не более

500

Предел детектирования, г/см3, не более:

-    по аргону (газ-носитель -гелий),

-    по водороду (газ-носитель - азот или аргон)

1,0-10-8

Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более

1,5

Пределы допускаемого значения относительного изменения выходного сигнала за 24 часа непрерывной работы, %, не более

±5

Пределы допускаемого значения относительного изменения выходного сигнала хроматографа при изменении напряжения питания (220 ± 20) В, %, не более

±1

Потребляемая мощность, Вт, не более

500

Г абаритные размеры, мм, не более

482x221x540

Масса, кг, не более

18

Условия эксплуатации приведены в таблице 4.

Таблица 4

- температура окружающего воздуха, °С

от +15 до +25

- атмосферное давление, кПа

от 84 до 106,4;

- относительная влажность (без конденсации), при +25 °C, %

до 95

Электрическое питание:

- напряжение переменного тока, В

от 220 до 240

- частота переменного тока, Гц

50/60

Знак утверждения типа

наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Хроматограф газовый Orthodyne модели TCD 5ХХ, TCD 6ХХ.

Комплект ЗИП.

Эксплуатационная документация.

Методика поверки.

Поверка

осуществляется по документу МП 65336-16 «Хроматографы газовые Orthodyne модели TCD 5ХХ, TCD 6ХХ. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.06.2016 г. и входящему в комплект поставки

Основные средства поверки: государственные стандартные образцы состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-2) ГСО № 10532-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель хроматографа.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

Техническая документация фирмы «Orthodyne S.A.», Бельгия.

65336-16
Номер в ГРСИ РФ:
65336-16
Производитель / заявитель:
"Orthodyne S.A.", Бельгия
Год регистрации:
2016
Cрок действия реестра:
06.10.2026
