Государственный реестр средств измерений

Делитель импульсного напряжения высоковольтный ДН, 65338-16

Делитель импульсного напряжения высоковольтный ДН (далее по тексту - делитель) предназначен для преобразования амплитудно-временных параметров импульсов напряжения в электрические сигналы, доступные для осциллографической регистрации.
Карточка СИ
Номер в госреестре 65338-16
Наименование СИ Делитель импульсного напряжения высоковольтный
Обозначение типа СИ ДН
Изготовитель ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Делитель импульсного напряжения высоковольтный ДН (далее по тексту - делитель) предназначен для преобразования амплитудно-временных параметров импульсов напряжения в электрические сигналы, доступные для осциллографической регистрации.

Описание

Принцип действия изделия основан на преобразовании импульса высокого напряжения в импульс силы тока, протекающего через прибор с последующим преобразованием его, в подключаемой низкоомной нагрузке, в импульс напряжения, который через линию связи передается на вход осциллографического регистратора.

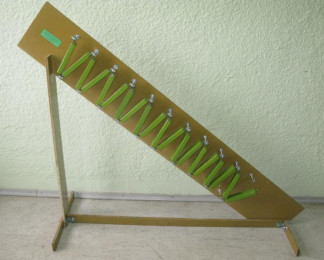

Делитель состоит из высоковольтного резистивного верхнего плеча, выполненного на основе 20 последовательно соединенных высоковольтных резисторов ТВО-бО каждое с сопротивлением от 22 до 26 Ом, при этом полное сопротивление верхнего плеча ДН составляет порядка 500 Ом. Цепочка резистивных элементов закреплена на диэлектрическом стеклотекстолитовом каркасе.

Технические характеристики

Таблица 1

Наименование характеристики

Значение

характеристики

Диапазон измеряемых значений амплитуды импульсного напряжения, кВ

от 1 до 450

Коэффициент преобразования (при работе на нагрузку сопротивлением 0,032 Ом), В/В

6,3-10-5 ±10 %

Пределы допускаемой погрешности коэффициента преобразования по ГОСТ 8.736-2011 п. 9, %

±10

Максимальное значение амплитуды измеряемого импульса силы тока не менее, А

850

Время нарастания переходной характеристики между уровнями 0,1 - 0,9 от установившегося значения, нс, не более

20

Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики, %

±10

Максимальная длительность измеряемого импульса на уровне 0,5 от амплитуды (при максимальной амплитуде напряжения), не менее, мкс

50

Габаритные размеры, (ДхШхВ), мм, не более

1800 х 600 х 1400

Масса, кг, не более

30

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при 20 °С, %, не более

-    атмосферное давление, кПа

от +15 до +35 90

от 94 до 107

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным методом.

Комплектность

Таблица 2

Наименование

Количество, шт.

Делитель импульсного напряжения высоковольтный ДН, зав.№01022016

1

Паспорт КВФШ.411136.003 ПС.

1

Руководство по эксплуатации КВФШ.411136.003 РЭ.

1

Методика поверки МП 030.М12-16.

1

Поверка

осуществляется по документу МП 030.М12-16 «ГСИ. Делитель импульсного напряжения высоковольтный ДН. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «21» июня 2016 г.

Основные средства поверки:

1    Г осударственный первичный специальный эталон единицы электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ ГЭТ 204-2012, согласно ГОСТ Р 8.817-2013.

2    Государственный первичный специальный эталон единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне 0,1 - 10,0 нс ГЭТ 148-2013, согласно ГОСТ 8.540-2015.

3    Осциллограф цифровой TDS 784D, ГР СИ № 19296-00.

Основные метрологические характеристики:

-    полоса пропускания: 1 ГГц;

-    диапазон коэффициента отклонения: 1 мВ/дел - 10 В/дел;

-    диапазон коэффициента развертки: 200 пс/дел - 10 с/дел;

-    пределы допускаемой относительной погрешности коэффициента отклонения: ±1 %;

-    входное сопротивление: 50 Ом/1 МОм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на стеклотекстолитовый каркас делителя (место нанесения указано на рисунке 1).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к делителю импульсного напряжения высоковольтному ДН

1    ГОСТ Р 8.817-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ.

2    ГОСТ 8.540-2015 «ГСИ. Государственная поверочная схема для средств измерений напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс».

3    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
