| Номер в госреестре | 65341-16 |
| Наименование СИ | Устройства измерения параметров нагрузки |
| Обозначение типа СИ | серии ЕМ |
| Изготовитель | Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК»), г. Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерения параметров нагрузки серии EM (далее - устройства) предназначены для измерений и технического учета потребляемой активной и реактивной электрической энергии, оперативного контроля (измерения) силы тока, напряжения и частоты в однофазных и трехфазных сетях переменного напряжения.
Принцип действия устройств основан на измерениях мгновенных значений входных аналоговых сигналов и их обработки в соответствии с заложенными алгоритмами (программное обеспечение).
Устройства состоят из измерительного модуля и электронного блока, размещенных в одном корпусе. Электронный блок состоит из аналого-цифрового преобразователя и микропроцессора.

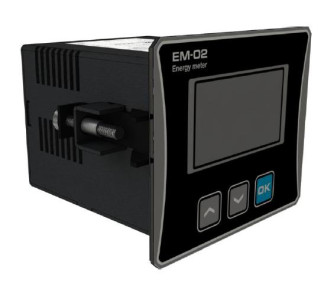

Устройства имеют две модификации (ЕМ-02 (с дисплеем, 8 дискретных входов) и ЕМ-12 (без дисплея, 6 дискретных входов)) отличающиеся конструктивом см. Рисунки 1,2, каждая модификация имеет два исполнения (TL и PH), отличающихся друг от друга диапазонами измеряемых токов (от 10 до 140 мА и от 0,02 до 7 А, соответственно), а также три исполнения (A, B и D), отличающихся напряжением питания и уровнями срабатывания каналов дискретного ввода (в соответствии с Таблицей 2).
Конструкция устройств обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа, на корпус наносится пломба (наклейка), не повредив которые невозможно вскрыть корпус.
Устройства имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EMSoft |
| Номер версии (идентификационный номер) ПО (не ниже) | 12.х.ххх |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Пределы допускаемой погрешности устройств установлены с учетом влияния ПО на метрологические характеристики.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |
| 1 | 2 | |
| Модификация | EM-02 | EM-12 |
| Диапазон показаний напряжения, В | от 20 до 320 | |
| Диапазон измерений напряжения (фазы А, В, С), В | от 20 до 264 | |
| Диапазон измерений частоты сети, Гц | от 45 до 65 | |
Продолжение таблицы 2
| 1 | 2 | |||
| Диапазон измерений тока - исполнение TL, мА - исполнение PH, А | * от 0,1 ^ном до Imax от 0,02^1дом до tnax | |||
| Номинальный (максимальный) ток - исполнение TL, мА - исполнение PH, А | Iном(Imax) 30 (35) 1(1,75) | Iном(Imax) 100(140) 5(7) | Iном(Imax) 30 (35) 1(1,75) | Iном(Imax) 100(140) 5(7) |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений напряжения, %, не более | ±0,5 | |||
| Пределы допускаемой основной приведенной погрешности к диапазону измерений силы тока, %, не более | ±0,5 | |||
| Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений силы тока и напряжения вызванной изменением температуры окружающей среды от минус 40 °С (вкл.) до плюс 20 °С и от 25 °С до 55 °С (вкл.), % /10 °С | ±0,05 | |||
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±0,1 | |||
| Пределы допускаемой относительной погрешности измерения активной электрической энергии (5wp), % | в соответствии с Таблицей 3 | |||
| Пределы допускаемой относительной погрешности измерения реактивной электрической энергии (5wq), % | в соответствии с Таблицей 4 | |||
| Тип подключения | трансформаторное | |||
| Количество каналов дискретного ввода, шт. | 8 | 6 | ||
| Исполнение дискретных вводов А - уровень сигнала «лог. 1» переменного тока, В - уровень сигнала «лог. 0» переменного тока, В | от 48 до 264 от 0 до 24 | |||
| Исполнение дискретных вводов B - уровень сигнала «лог. 1» постоянного тока, В - уровень сигнала «лог. 0» постоянного тока, В | от 160 до 264 от 0 до 60 | |||
| Исполнение дискретных вводов D - уровень сигнала «лог. 1» постоянного тока, В - уровень сигнала «лог. 0» постоянного тока, В | от 10 до 30 от 0 до 4 | |||
| Тип интерфейса | RS-485/CAN | |||
| Протокол передачи данных (скорость) | Modbus RTU (от 4,8 до 115,2 кбит/с) | |||
| CANopen (от 10 до1000 кбит/с) | ||||
| Разрешение графического монохромного ЖК-дисплея | 132x64 | - | ||
| Рабочие условия измерений (окружающая среда): - температура, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +55 от 30 до 90 от 84 до 106,7 | |||
- но не менее 10 мА.
Продолжение таблицы 2
| 1 | 2 | |
| Напряжение питания (исполнения A и B), В - от источника постоянного тока - от источника переменного тока (частота, Гц) | от 160 до 370; от 160 до 264 (от 47 до 440) | |
| Напряжение питания (исполнение D), В - от источника постоянного тока | от 18 до 30 | |
| Потребляемая мощность, В • А, не более | 6,0 | |
| Степень защиты, корпус/лицевая панель | IP30/IP54 | IP30 |
| Габаритные размеры (В х Ш х Г), мм | 95,0 х 80,4 х 110,7 | 111,0 х35,2 х 113,6 |
| Масса, кг, не более | 0,5 | 0,3 |
| Средний срок службы, лет | 16 | |
| Средняя наработка на отказ, ч | 320000 | |
Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии
| Значение тока, Ii | Uном, В | Коэффициент мощности | Р % О4 |
| 0,02-1ном < Ii < 0,05^ом | 230 | 1,00 | ±1,5 |
| 0,05^ном < Ii < Imax | ±1,0 | ||
| 0,05^ном < Ii < 0,10^ном | 0,50 (при индуктивной нагрузке) | ±1,5 | |
| 0,80 (при емкостной нагрузке) | |||
| 0,10^ном < I^i < I^max | 0,50 (при индуктивной нагрузке) | ±1,0 | |
| 0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии
| Значение тока, Ii | UноM, В | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | 5wq, % |
| 0,02•Iном < Ii < 0,05^ном | 230 | 1,00 | ±2,5 |
| 0,05•Iном < Ii < Imax | ±2,0 | ||
| 0,05^ном < Ii < 0,10^ном | 0,50 | ±2,5 | |
| 0,10^ном < !^i < !^max | ±2,0 | ||
| 0,10^ом < Ii < Imax | 0,25 | ±2,5 |
наносится типографским способом на титульный лист руководства по эксплуатации и на информационную табличку устройств, методом фотолитографии или другим способом, не ухудшающим качество.
Таблица 5
| Наименование | Обозначение | Количество |
| Устройство измерения параметров нагрузки серии ЕМ | модификация | 1 шт. |
| Паспорт | ПР0М.421455.0 ПС | 1 экз. |
| Руководство по эксплуатации | ПР0М.421455.0 РЭ | 1 экз. |
| Методика поверки | ПР0М.421455.071МП | 1 экз. |
осуществляется по документу ПРОМ.421455.071МП «Устройства измерения параметров нагрузки серии EM. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 20 июня 2016 г. Основные средства поверки (эталоны):
- приборы для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений РФ 39952-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационных документах.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2 ТУ 4217-011-20676432-2014 «Устройства измерения параметров нагрузки серии EM. Технические условия».
